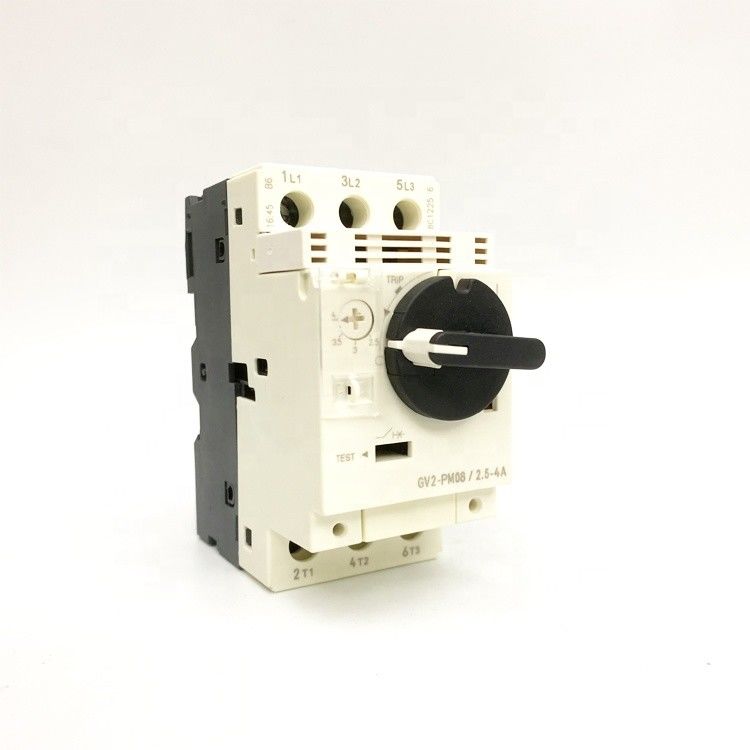

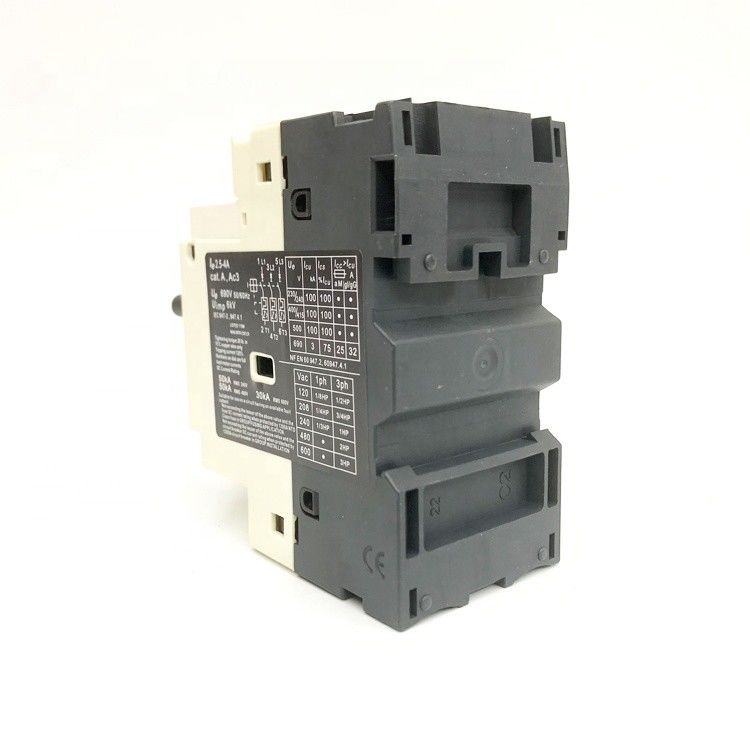

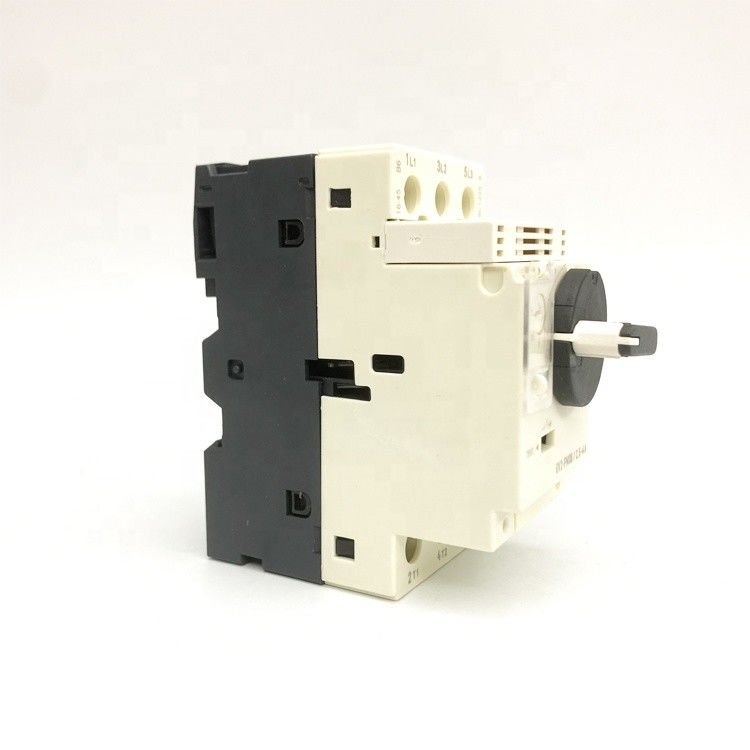

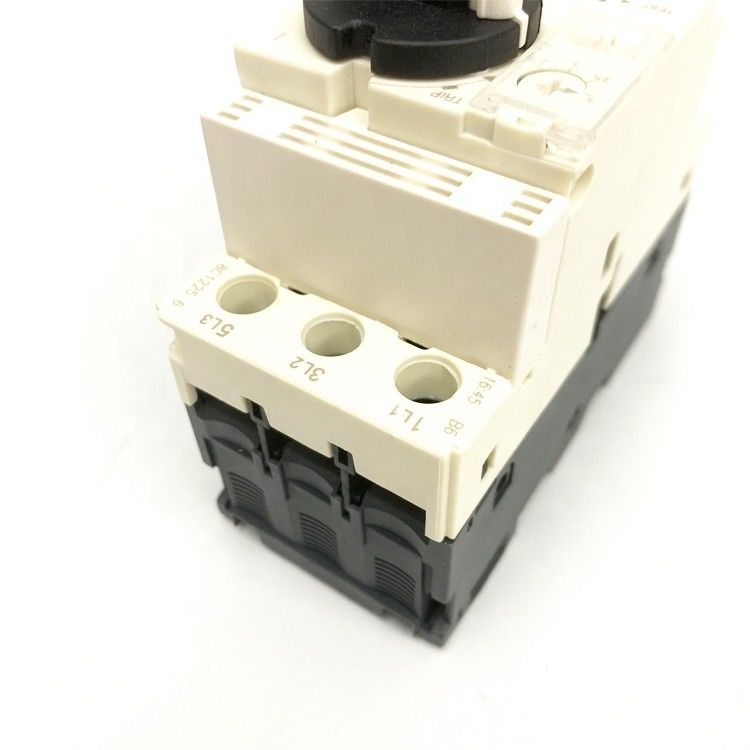

Bộ ngắt mạch bảo vệ động cơ 3 cực GV2-P MPCB 17.0-23.0
Ứng dụng:
Bộ ngắt mạch bảo vệ động cơ điện dòng GV-2P, sử dụng thiết kế mô-đun, đường nét nghệ thuật, khối lượng nhỏ, bảo vệ ngắt, bên trong đặt Rơle nóng, chức năng mạnh mẽ, tính linh hoạt tốt.
Bộ ngắt mạch bảo vệ động cơ Sê-ri GV-2P chủ yếu được sử dụng để bảo vệ quá tải và ngắn mạch cho động cơ cách điện
Mạch AC50 / 60Hz, điện áp hoạt động danh định lên đến 690V, dòng điện hoạt động danh định từ 0,1A đến 32A. và chuyển đổi tải không thường xuyên, và cũng có thể được sử dụng như một bộ cách ly.
Công tắc không khí của động cơ
| GV2-M, GV2-ME, GV2-P | GV2-RS | GV2-LS, GV2-LE | |||
| M01C | 0,1-0,16 | RS01C | 0,1 -0,16 | ||
| M02C | 0,16-0,25 | RS02C | 0,16-0,25 | ||
| M03C | 0,25 - 0,40 | RS03C | 0,25 - 0,40 | LS03 | 0 25-0,40 |
| M04C | 0,40- 0,63 | RS04C | 0,40- 0,63 | LS04 | 0 40-0,63 |
| M05C | 0,63 - 1 | RS05C | 0,63-1 | LS05 | 0,63 -1 |
| M06C | 1-1,6 | RS06C | 1-1,6 | LS06 | 1-1,6 |
| M07C | 1,6-2,5 | RS07C | 1,6-2,5 | LS07 | 1,6-2,5 |
| M08C | 2 5-4 | RS08C | 25-4 | LS08 | 2,5-4 |
| M10C | 4-6,3 | RS10C | 4 - 6,3 | LS10 | 4-6,3 |
| M14C | 6-10 | RS14C | 6-10 | LS14 | 6-10 |
| M16C | 9-14 | RS16C | 9-14 | LS16 | 9-14 |
| M18C | 10-16 | RS18C | 10-16 | LS8 | 10-16 |
| M20C | 13-18 | RS20C | 13-18 | LS20 | 13-18 |
| M21C | 17-23 | RS21C | 17-23 | LS21 | 17-23 |
| M22C | 20-25 | RS22C | 20-25 | LS22 | 20-25 |
| M32C | 24-32 | RS32C | 24-32 | ||
Công suất định mức của bộ động cơ điện ba pha được điều khiển bằng máy cắt (máy cắt mạch động cơ GV2)
| Phạm vi điều chỉnh của dòng điện danh định tức là (a) | Công suất tiêu chuẩn của động cơ điện ba pha KW.AC-350HZ / 60HZ | |||||
| 230 / 240V | 400V | 415V | 440V | 500V | 690V | |
| 0,1-0,16 | - | - | - | - | - | - |
| 0,16-0,25 | - | - | - | - | - | - |
| 0,25-0,4 | - | - | - | - | - | - |
| 040- 0,63 | - | - | - | - | - | 0,37 |
| 0,63-1 | - | - | - | 0,37 | 0,37 | 0,55 |
| 1-1,6 | - | 0,37 | - | 0,55 | 0,75 | 1.1 |
| 1,6-2,5 | 0,7 | 0,75 | 0,75 | 1.1 | 1.1 | 1,5 |
| 2,5-4 | 0,75 | 1,5 | 1,5 | 1,5 | 22 | 3 |
| 4-6,3 | 1.1 | 2,2 | 2,2 | 3 | 37 | 4 |
| 6-10 | 2,2 | 4 | 4 | 4 | 5.5 | 7,5 |
| 9-14 | 3 | 5.5 | 5.5 | 7,5 | 7,5 | 9 |
| 13-18 | 4 | 7,5 | 9 | 9 | 9 | 11 |
| 17-23 | 5.5 | 11 | 11 | 11 | 11 | 15 |
| 20-25 | 5.5 | 11 | 11 | 11 | 15 | 18,5 |
| 24-32 | 7,5 | 15 | 15 | 15 | 185 | 23 |
Giá trị di chuyển dòng điện riêng biệt của cầu dao trong từ trường tức thời. (Tham khảo bảng 3)
| Định mức hiện tại I nA | Phạm vi điều chỉnh hiện tại đi lại cho các đối tượng A. | Giá trị commutrng hiện tại gần nhau trong trường tức thì I nA |
| 0,16 | 0,1 -0,16 | 1,5 |
| 0,25 | 0,16-0,25 | 2,4 |
| 0,4 | 0,25-0,4 | 5 |
| 0,63 | 0,4-0 63 | số 8 |
| 1 | 0,63-1 | 13 |
| 1,6 | 1 -1,6 | 22,5 |
| 2,5 | 1,6-2,5 | 33,5 |
| 4 | 2,5-4 | 51 |
| 6,3 | 4-6,3 | 78 |
| 10 | 6-10 | 138 |
| 14 | 9-14 | 170 |
| 18 | 13-18 | 223 |
| 23 | 17-23 | 327 |
| 25 | 20-25 | 327 |
| 32 | 24-32 | 416 |
