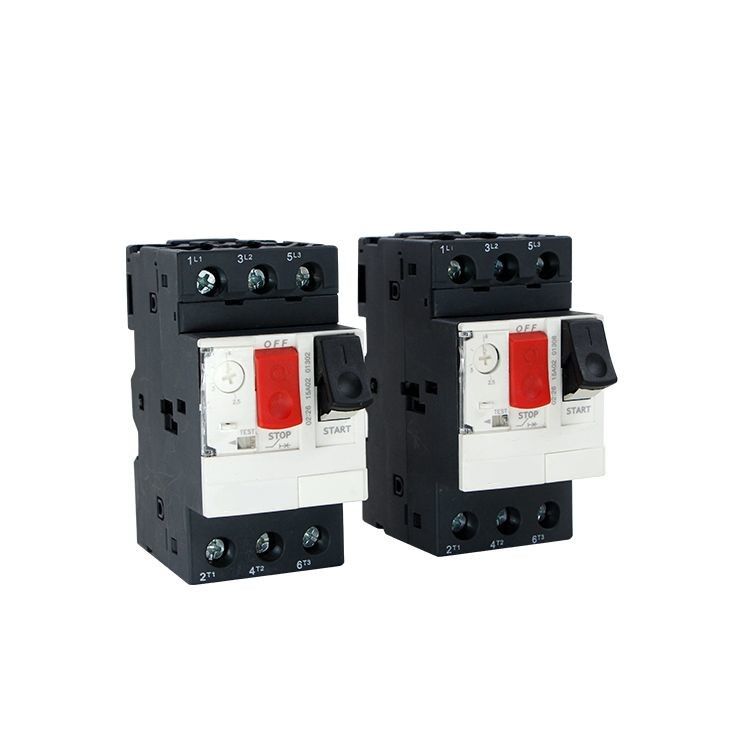

Bộ ngắt mạch bảo vệ động cơ 3P MPCB GV2-ME 3 cực 24.0-32.0
Ứng dụng:
Bộ ngắt mạch bảo vệ động cơ dòng GV1, GV2, GV3, thiết kế kiểu mô-đun, hình thức đẹp, khối lượng nhỏ, ngắt Pha bảo vệ, tích hợp rơ le nhiệt, chức năng mạnh, đa dụng.Dòng sản phẩm này phù hợp với tiêu chuẩn IEC60947.2 và IEC60947-4.1 và tiêu chuẩn EN60947-1.Công tắc và công tắc tơ có thể bao gồm bộ khởi động trực tiếp động cơ.Loạt bảo vệ vỏ, v.v.
Cấp có thể đạt IP65.Có ba loại sản phẩm trong loạt sản phẩm này: GV2-M.ME là động cơ đẩy-mông điều khiển với nhiệt Bộ ngắt mạch bảo vệ từ tính;GV2-RS là thiết bị ngắt mạch có bảo vệ từ nhiệt cho động cơ được điều khiển bằng công tắc chuyển đổi;Cầu dao GV2-LS.LE bảo vệ từ tính (không có bảo vệ trễ nhiệt) dùng cho động cơ điện điều khiển bằng công tắc chuyển.
Chức năng và Tính năng
1.Các phương tiện hoạt động của công tắc: kiểu nút M; kiểu công tắc xoay P;RS, LS - Kiểu công tắc nâng hạ chìa khóa.
Bộ ngắt mạch bảo vệ động cơ dòng 2.GV2 sử dụng thiết kế mô-đun, hình dạng đẹp, khối lượng nhỏ, bảo vệ pha mở, với
rơ le nhiệt tích hợp, chức năng và tính tổng quát.
3. Công tắc và công tắc tơ có thể được cấu tạo từ bộ khởi động động cơ.
4. Liên hệ Bổ sung:
5. Tiếp điểm phụ tức thời
6. Dưới điện áp phát hành
Công tắc không khí của động cơ
| GV2-M, GV2-ME, GV2-P | GV2-RS | GV2-LS, GV2-LE | |||
| M01C | 0,1-0,16 | RS01C | 0,1 -0,16 | ||
| M02C | 0,16-0,25 | RS02C | 0,16-0,25 | ||
| M03C | 0,25 - 0,40 | RS03C | 0,25 - 0,40 | LS03 | 0 25-0,40 |
| M04C | 0,40- 0,63 | RS04C | 0,40- 0,63 | LS04 | 0 40-0,63 |
| M05C | 0,63 - 1 | RS05C | 0,63-1 | LS05 | 0,63 -1 |
| M06C | 1-1,6 | RS06C | 1-1,6 | LS06 | 1-1,6 |
| M07C | 1,6-2,5 | RS07C | 1,6-2,5 | LS07 | 1,6-2,5 |
| M08C | 2 5-4 | RS08C | 25-4 | LS08 | 2,5-4 |
| M10C | 4-6,3 | RS10C | 4 - 6,3 | LS10 | 4-6,3 |
| M14C | 6-10 | RS14C | 6-10 | LS14 | 6-10 |
| M16C | 9-14 | RS16C | 9-14 | LS16 | 9-14 |
| M18C | 10-16 | RS18C | 10-16 | LS8 | 10-16 |
| M20C | 13-18 | RS20C | 13-18 | LS20 | 13-18 |
| M21C | 17-23 | RS21C | 17-23 | LS21 | 17-23 |
| M22C | 20-25 | RS22C | 20-25 | LS22 | 20-25 |
| M32C | 24-32 | RS32C | 24-32 | ||
Công suất định mức của bộ động cơ điện ba pha được điều khiển bằng máy cắt (máy cắt mạch động cơ GV2)
| Phạm vi điều chỉnh của dòng điện danh định tức là (a) | Công suất tiêu chuẩn của động cơ điện ba pha KW.AC-350HZ / 60HZ | |||||
| 230 / 240V | 400V | 415V | 440V | 500V | 690V | |
| 0,1-0,16 | - | - | - | - | - | - |
| 0,16-0,25 | - | - | - | - | - | - |
| 0,25-0,4 | - | - | - | - | - | - |
| 040- 0,63 | - | - | - | - | - | 0,37 |
| 0,63-1 | - | - | - | 0,37 | 0,37 | 0,55 |
| 1-1,6 | - | 0,37 | - | 0,55 | 0,75 | 1.1 |
| 1,6-2,5 | 0,7 | 0,75 | 0,75 | 1.1 | 1.1 | 1,5 |
| 2,5-4 | 0,75 | 1,5 | 1,5 | 1,5 | 22 | 3 |
| 4-6,3 | 1.1 | 2,2 | 2,2 | 3 | 37 | 4 |
| 6-10 | 2,2 | 4 | 4 | 4 | 5.5 | 7,5 |
| 9-14 | 3 | 5.5 | 5.5 | 7,5 | 7,5 | 9 |
| 13-18 | 4 | 7,5 | 9 | 9 | 9 | 11 |
| 17-23 | 5.5 | 11 | 11 | 11 | 11 | 15 |
| 20-25 | 5.5 | 11 | 11 | 11 | 15 | 18,5 |
| 24-32 | 7,5 | 15 | 15 | 15 | 185 | 23 |
Giá trị di chuyển dòng điện riêng biệt của cầu dao trong từ trường tức thời. (Tham khảo bảng 3)
| Định mức hiện tại I nA | Phạm vi điều chỉnh hiện tại đi lại cho các đối tượng A. | Giá trị commutrng hiện tại gần nhau trong trường tức thì I nA |
| 0,16 | 0,1 -0,16 | 1,5 |
| 0,25 | 0,16-0,25 | 2,4 |
| 0,4 | 0,25-0,4 | 5 |
| 0,63 | 0,4-0 63 | số 8 |
| 1 | 0,63-1 | 13 |
| 1,6 | 1 -1,6 | 22,5 |
| 2,5 | 1,6-2,5 | 33,5 |
| 4 | 2,5-4 | 51 |
| 6,3 | 4-6,3 | 78 |
| 10 | 6-10 | 138 |
| 14 | 9-14 | 170 |
| 18 | 13-18 | 223 |
| 23 | 17-23 | 327 |
| 25 | 20-25 | 327 |
| 32 | 24-32 | 416 |
