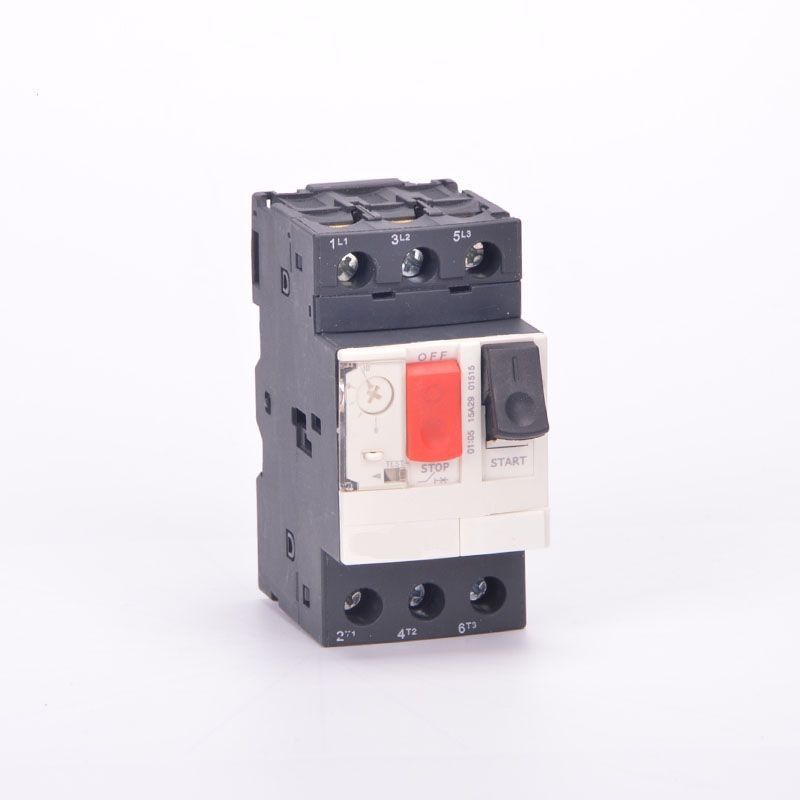

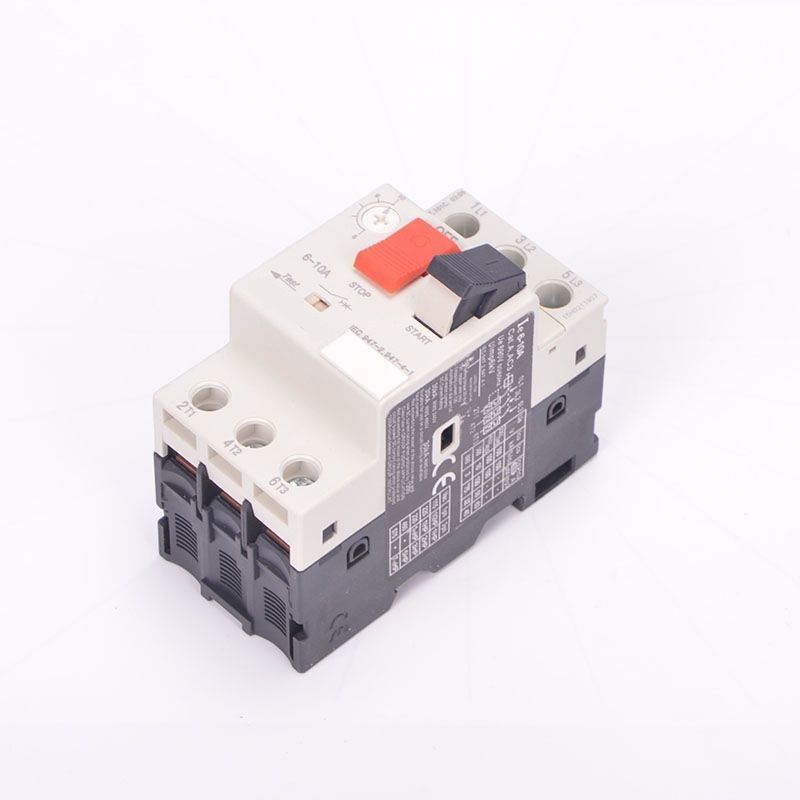

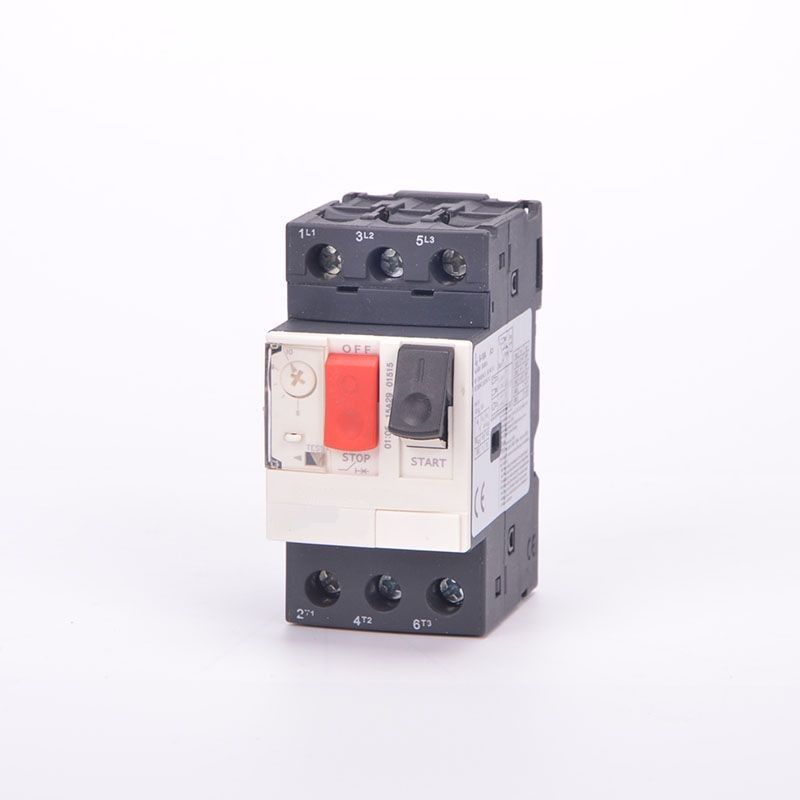

Bộ ngắt mạch bảo vệ động cơ MPCB GV2-M 20A 230V
Ứng dụng:
Bộ ngắt mạch bảo vệ động cơ dòng GV1, GV2r GV3, thiết kế kiểu mô-đun, ngoại hình đẹp, khối lượng nhỏ, ngắt Pha bảo vệ, tích hợp rơ le nhiệt, chức năng mạnh, đa dụng.Dòng sản phẩm này phù hợp với tiêu chuẩn IEC60947.2 và IEC60947-4.1 và tiêu chuẩn EN60947-1.Công tắc và công tắc tơ có thể bao gồm bộ khởi động trực tiếp động cơ.Loạt bảo vệ vỏ, v.v.
Cấp có thể đạt IP65.Có ba loại sản phẩm trong loạt sản phẩm này: GV2-M.ME là động cơ đẩy-mông điều khiển với nhiệt Bộ ngắt mạch bảo vệ từ tính;GV2 = RS là thiết bị ngắt mạch có bảo vệ từ nhiệt cho động cơ được điều khiển bằng công tắc truyền động;Cầu dao GV2-LS.LE bảo vệ từ tính (không có bảo vệ trễ nhiệt) dùng cho động cơ điện điều khiển bằng công tắc chuyển.
Công tắc không khí của động cơ
GV2-M, GV2-ME, GV2-P | GV2-RS | GV2-LS, GV2-LE | |||
M01C | 0,1-0,16 | RS01C | 0,1 -0,16 | ||
M02C | 0,16-0,25 | RS02C | 0,16-0,25 | ||
M03C | 0,25 - 0,40 | RS03C | 0,25 - 0,40 | LS03 | 0 25-0,40 |
M04C | 0,40- 0,63 | RS04C | 0,40- 0,63 | LS04 | 0 40-0,63 |
M05C | 0,63 - 1 | RS05C | 0,63-1 | LS05 | 0,63 -1 |
M06C | 1-1,6 | RS06C | 1-1,6 | LS06 | 1-1,6 |
M07C | 1,6-2,5 | RS07C | 1,6-2,5 | LS07 | 1,6-2,5 |
M08C | 2 5-4 | RS08C | 25-4 | LS08 | 2,5-4 |
M10C | 4-6,3 | RS10C | 4 - 6,3 | LS10 | 4-6,3 |
M14C | 6-10 | RS14C | 6-10 | LS14 | 6-10 |
M16C | 9-14 | RS16C | 9-14 | LS16 | 9-14 |
M18C | 10-16 | RS18C | 10-16 | LS8 | 10-16 |
M20C | 13-18 | RS20C | 13-18 | LS20 | 13-18 |
M21C | 17-23 | RS21C | 17-23 | LS21 | 17-23 |
M22C | 20-25 | RS22C | 20-25 | LS22 | 20-25 |
M32C | 24-32 | RS32C | 24-32 |
Công suất định mức của bộ động cơ điện ba pha được điều khiển bằng máy cắt (máy cắt mạch động cơ GV2)
Phạm vi điều chỉnh của dòng điện danh định tức là (a) | Công suất tiêu chuẩn của động cơ điện ba pha KW.AC-350HZ / 60HZ | |||||
230 / 240V | 400V | 415V | 440V | 500V | 690V | |
0,1-0,16 | - | - | - | - | - | - |
0,16-0,25 | - | - | - | - | - | - |
0,25-0,4 | - | - | - | - | - | - |
040- 0,63 | - | - | - | - | - | 0,37 |
0,63-1 | - | - | - | 0,37 | 0,37 | 0,55 |
1-1,6 | - | 0,37 | - | 0,55 | 0,75 | 1.1 |
1,6-2,5 | 0,7 | 0,75 | 0,75 | 1.1 | 1.1 | 1,5 |
2,5-4 | 0,75 | 1,5 | 1,5 | 1,5 | 22 | 3 |
4-6,3 | 1.1 | 2,2 | 2,2 | 3 | 37 | 4 |
6-10 | 2,2 | 4 | 4 | 4 | 5.5 | 7,5 |
9-14 | 3 | 5.5 | 5.5 | 7,5 | 7,5 | 9 |
13-18 | 4 | 7,5 | 9 | 9 | 9 | 11 |
17-23 | 5.5 | 11 | 11 | 11 | 11 | 15 |
20-25 | 5.5 | 11 | 11 | 11 | 15 | 18,5 |
24-32 | 7,5 | 15 | 15 | 15 | 185 | 23 |
Giá trị di chuyển dòng điện riêng biệt của cầu dao trong từ trường tức thời. (Tham khảo bảng 3)
Định mức hiện tại I nA | Phạm vi điều chỉnh hiện tại đi lại cho các đối tượng A. | Giá trị commutrng hiện tại gần nhau trong trường tức thì I nA |
0,16 | 0,1 -0,16 | 1,5 |
0,25 | 0,16-0,25 | 2,4 |
0,4 | 0,25-0,4 | 5 |
0,63 | 0,4-0 63 | số 8 |
1 | 0,63-1 | 13 |
1,6 | 1 -1,6 | 22,5 |
2,5 | 1,6-2,5 | 33,5 |
4 | 2,5-4 | 51 |
6,3 | 4-6,3 | 78 |
10 | 6-10 | 138 |
14 | 9-14 | 170 |
18 | 13-18 | 223 |
23 | 17-23 | 327 |
25 | 20-25 | 327 |
32 | 24-32 | 416 |
