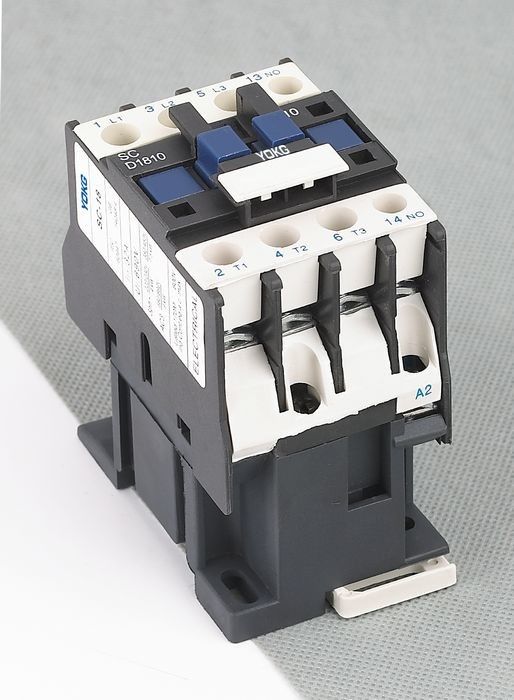

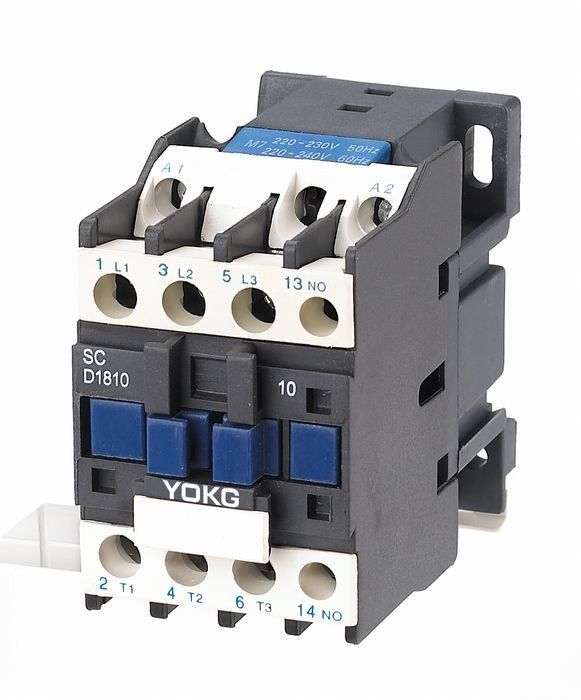

Công tắc tơ điện AC dòng YOKG SC 20A 690V 3 cực Công tắc tơ màu đen
Đơn xin:
Công tắc tơ AC dòng SC chủ yếu được sử dụng cho điện áp định mức AC 50Hz / 60Hz lên đến 660V và dòng điện danh định lên đến 95A cho công tắc từ xa, ngắt và khởi động thường xuyên, điều khiển động cơ AC.Hơn nữa, công tắc tơ có thể hoạt động như công tắc tơ trễ thời gian, công tắc tơ đảo chiều, bộ khởi động sao-tam giác bằng cách bổ sung các phụ kiện như bổ sung bộ tiếp điểm phụ mô-đun.Đầu trễ thời gian không khí, cơ chế khóa liên động cơ học, v.v. Hơn nữa, nó có thể hoạt động như bộ khởi động điện từ bằng phích cắm trực tiếp của rơ le nhiệt.
Công tắc tơ loạt này phù hợp với GB 14048, IEC60947-4-1
Các thông số chính và Hiệu suất kỹ thuật:
Loại | SC18 | ||
Dòng điện làm nóng định mức (A) | 32 | ||
Điện áp cách điện định mức (V) | 690 | ||
Điện áp chịu va đập định mức (KV) | 6 | ||
Năng lực làm định mức | 10le | ||
Khả năng phá vỡ định mức | 8le | ||
Ba Lan | 3 | ||
Liên lạc phụ trợ | KHÔNG / NC | ||
Dòng điện chịu đựng trong thời gian ngắn (A) | 10S | 144 | |
Định mức làm việc hiện tại (A) | 380V | AC-3 | 18 |
AC-4 | 7.7 | ||
660V | AC-3 | 12 | |
AC-4 | 3.8 | ||
AC-3 công suất của giai đoạn 3 động cơ lồng sóc (AC-3) KW |
220V | 4 | |
380V | 7,5 | ||
660V | 10 | ||
Tần suất hoạt động (lần / h) | Cuộc sống điện | AC-3 | 1200 |
AC-4 | 300 | ||
Cuộc sống cơ khí | 3600 | ||
Tuổi thọ điện (10000 / lần) | AC-3 | 100 | |
AC-4 | 20 | ||
Tuổi thọ cơ học (10000 / lần) | 1000 | ||
Loại cầu chì được trang bị | RT16-32 | ||
Điện áp cung cấp điều khiển định mức Us (V) | 50 / 60Hz | 12 ~ 480 | |
Phạm vi hoạt động | Kéo vào | (85% ~ 110%) Chúng tôi + 40 ℃ | |
Phát hành | (20% ~ 75%) Chúng tôi -5 ℃ | ||
Công suất trung bình của cuộn dây ac (VA) | Khởi đầu | 70 | |
Duy trì | số 8 | ||
Lớp hiệu quả năng lượng | lớp 3 | ||
Tổn thất nhiệt (W) | 2 ~ 3 | ||
Thời gian khởi động (mili giây) | Đóng | 12 ~ 25 | |
Nghỉ | 5 ~ 20 | ||
Dây mạch chính | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1,5 ~ 6 |
2 que tính | 1,5 ~ 6 | ||
dây dẻo với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ~ 6 | |
2 que tính | 1 ~ 4 | ||
Dây cứng (㎟) | 1 gậy | 1,5 ~ 6 | |
2 que tính | 1,5 ~ 6 | ||
Chốt kích thước vít | M3,5 | ||
Siết chặt mô-men xoắn (Nm) | 0,8 | ||
Hệ thống dây vòng điều khiển | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ~ 4 |
2 que tính | 1 ~ 4 | ||
dây dẻo với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ~ 4 | |
2 que tính | 1 ~ 2,5 | ||
Dây cứng (㎟) | 1 gậy | 1 ~ 4 | |
2 que tính | 1 ~ 4 | ||
Chốt kích thước vít | M3,5 | ||
Siết chặt mô-men xoắn (Nm) | 0,8 |
Mô hình và Hàm ý:
Điều kiện làm việc và lắp đặt:
Nhiệt độ không khí xung quanh: -5 ℃ - + 40 ℃ và trung bình không quá + 35 ℃ trong vòng 24 giờ;
Độ cao: ≤ 2000m;
Điều kiện không khí: khi nhiệt độ cao nhất là + 40 ℃, độ ẩm tương đối của không khí không lên đến 50%, nhưng độ ẩm cao hơn được phép ở nhiệt độ thấp hơn.Giống như, độ ẩm 90% ở 20 ℃.Sương ngưng tụ cần được xem xét khi ở nhiệt độ thấp hơn;
Mức độ ô nhiễm: Loại 3
Hạng mục cài đặt: III
Mức độ bảo vệ: IP20
Điều kiện lắp đặt: góc nghiêng giữa mặt lắp đặt và mặt thẳng đứng không được lớn hơn ± 5 ℃
Tác động và rung: công tắc tơ phải được lắp đặt và hoạt động trong điều kiện không có rung lắc, va đập và rung động rõ ràng.
Đặc điểm cấu trúc:
Nó có thể được lắp đặt với khối tiếp điểm phụ, khối tiếp điểm thời gian và khối tiếp điểm giới hạn dòng điện, và rơ le nhiệt, sau đó là các sản phẩm phái sinh khác;
Công tắc tơ loạt này có khối lượng nhỏ, trọng lượng nhẹ, ít hao phí điện năng, tuổi thọ cao và an toàn và đáng tin cậy, v.v.;
Công tắc tơ có thể được trang bị tiếp điểm phụ 1NO hoặc tiếp điểm phụ 1NC (nhỏ hơn 32A), và tiếp điểm phụ 1NO + tiếp điểm phụ 1NC (hơn 40A).Ngoài ra, nó có thể được trang bị khối công tắc tơ phụ F4 (2block hoặc 4block);
Ngoài việc sử dụng vít để lắp đặt, contactor có thể được siết chặt với đường ray lắp đặt tiêu chuẩn 35mm (sc09 ~ 95) và đường ray lắp đặt tiêu chuẩn 75mm (SC40 ~ 95)
Kích thước cài đặt:
A max | Tối đa B | C tối đa | Một | b | ∅ |
47 | 76 | 87 | 34/35 | 50/60 | 4,5 |
