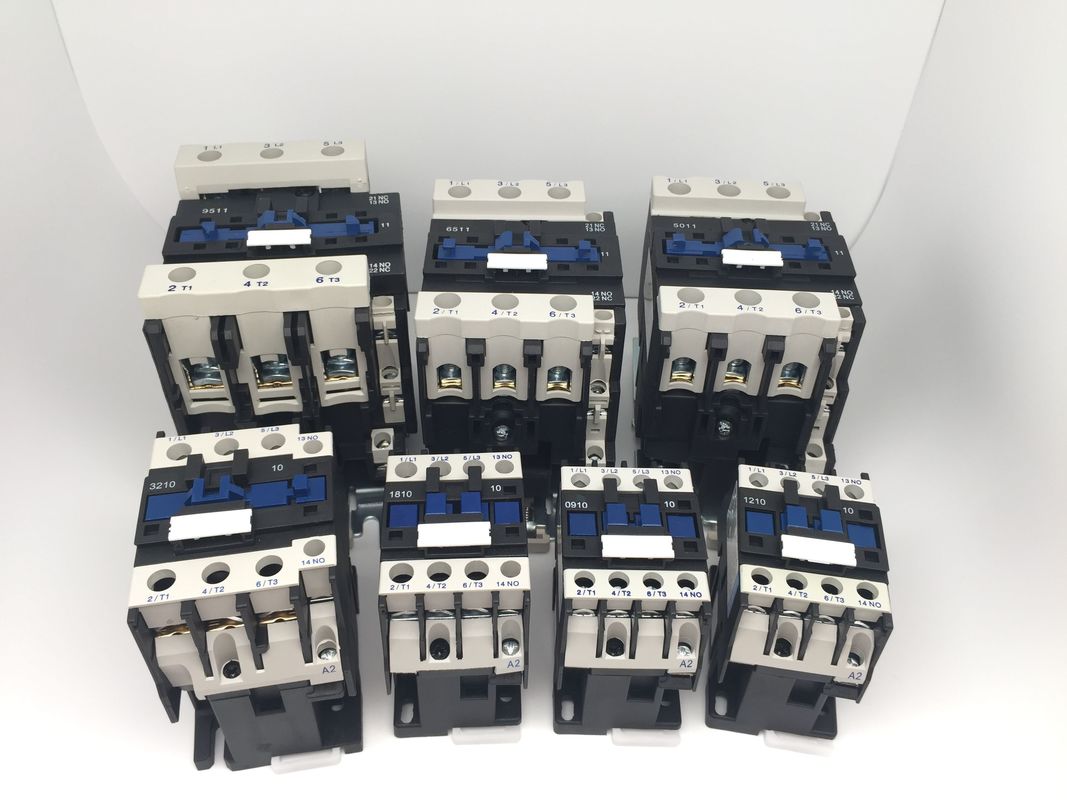

110Vac 3 cực AC Công tắc tơ điện DP Mục đích xác định Công tắc tơ

Công tắc tơ điện 110Vac Đơn cực 4P Công tắc tơ từ tính AC DP Mục đích xác định

Đơn xin:

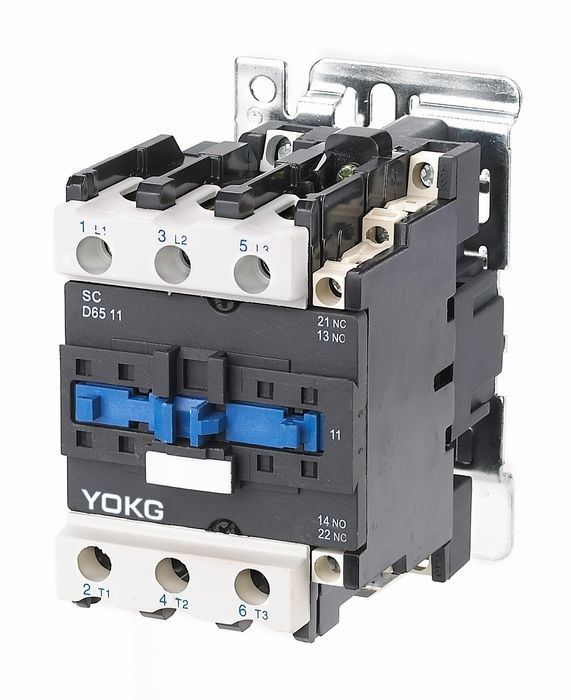

Công tắc tơ AC dòng SC (sau đây gọi là công tắc tơ) phù hợp để sử dụng trong các mạch có điện áp danh định 690V AC 50 HZ hoặc 60 HZ, dòng điện danh định lên đến 95A, để chế tạo, ngắt, thường xuyên khởi động và điều khiển động cơ AC.Kết hợp với rơ le nhiệt, nó trở thành bộ khởi động điện từ để bảo vệ các mạch quá tải.

Công tắc tơ loạt này phù hợp với GB 14048, IEC60947-4-1

Mô hình và Hàm ý:

Các thông số chính và Hiệu suất kỹ thuật:

Điều kiện làm việc và lắp đặt:

Nhiệt độ không khí xung quanh: -5 ℃ - + 40 ℃ và trung bình không quá + 35 ℃ trong vòng 24 giờ;

Độ cao: ≤ 2000m;

Điều kiện không khí: khi nhiệt độ cao nhất là + 40 ℃, độ ẩm tương đối của không khí không lên đến 50%, nhưng độ ẩm cao hơn được phép ở nhiệt độ thấp hơn.Giống như, độ ẩm 90% ở 20 ℃.Sương ngưng tụ cần được xem xét khi ở nhiệt độ thấp hơn;

Mức độ ô nhiễm: Loại 3

Hạng mục cài đặt: III

Mức độ bảo vệ: IP20

Điều kiện lắp đặt: góc nghiêng giữa mặt lắp đặt và mặt thẳng đứng không được lớn hơn ± 5 ℃

Tác động và rung: công tắc tơ phải được lắp đặt và hoạt động trong điều kiện không có rung lắc, va đập và rung động rõ ràng.

Đặc điểm cấu trúc:

Ứng dụng: Akhối tiếp điểm phụ, khối tiếp điểm thời gian và khối tiếp điểm giới hạn dòng điện, và khối tiếp điểm nhiệt, sau đó là các sản phẩm phái sinh khác;

Đặc điểm: khối lượng nhỏ, trọng lượng nhẹ, ít tổn thất điện năng, tuổi thọ cao và an toàn và đáng tin cậy, v.v.;

Cài đặt: Ttiêu chuẩn lắp đặt đường ray 35mm (sc09 ~ 95) và đường ray lắp đặt tiêu chuẩn 75mm (SC40 ~ 95), hoặc vít

Công tắc tơ có thể được trang bị tiếp điểm phụ 1NO hoặc tiếp điểm phụ 1NC (nhỏ hơn 32A), và tiếp điểm phụ 1NO + tiếp điểm phụ 1NC (hơn 40A).Ngoài ra, nó có thể được trang bị khối công tắc tơ phụ F4 (2block hoặc 4block);

Kích thước cài đặt:
