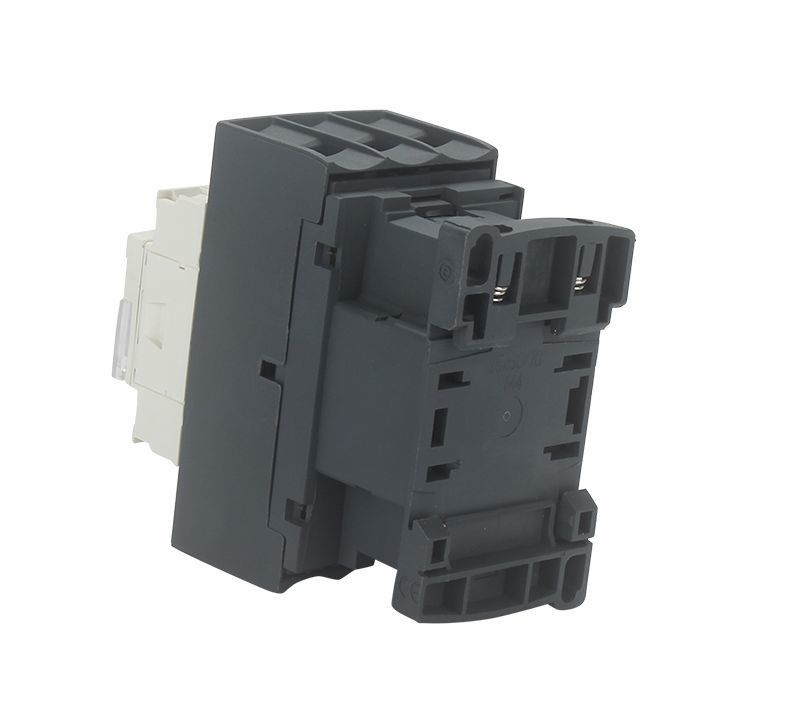

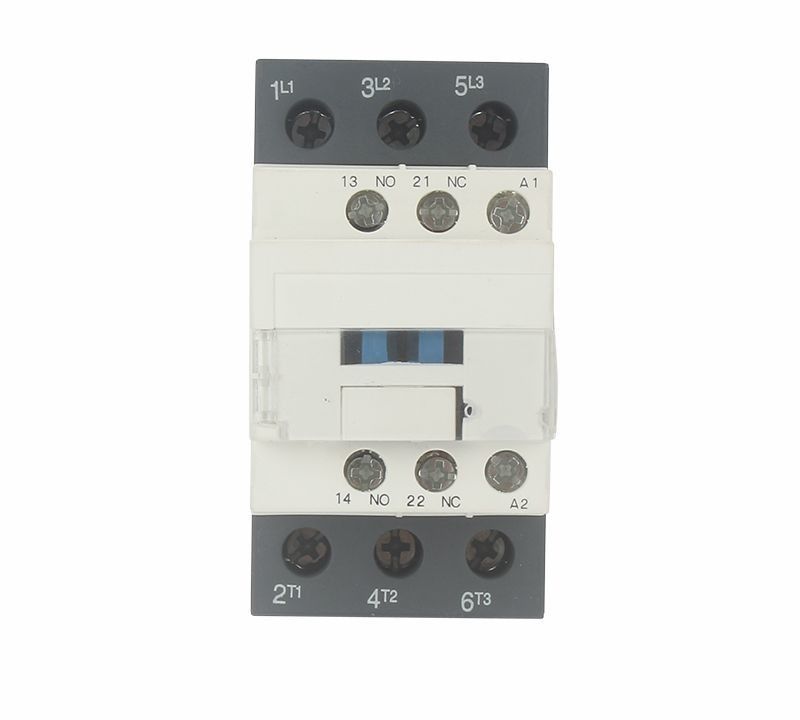

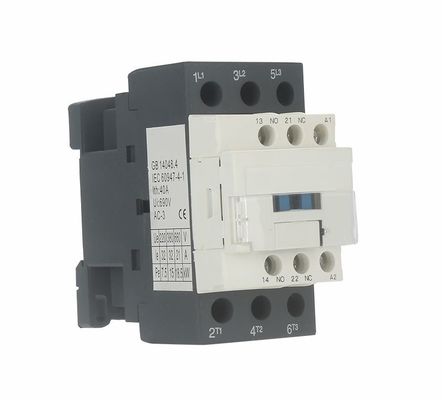

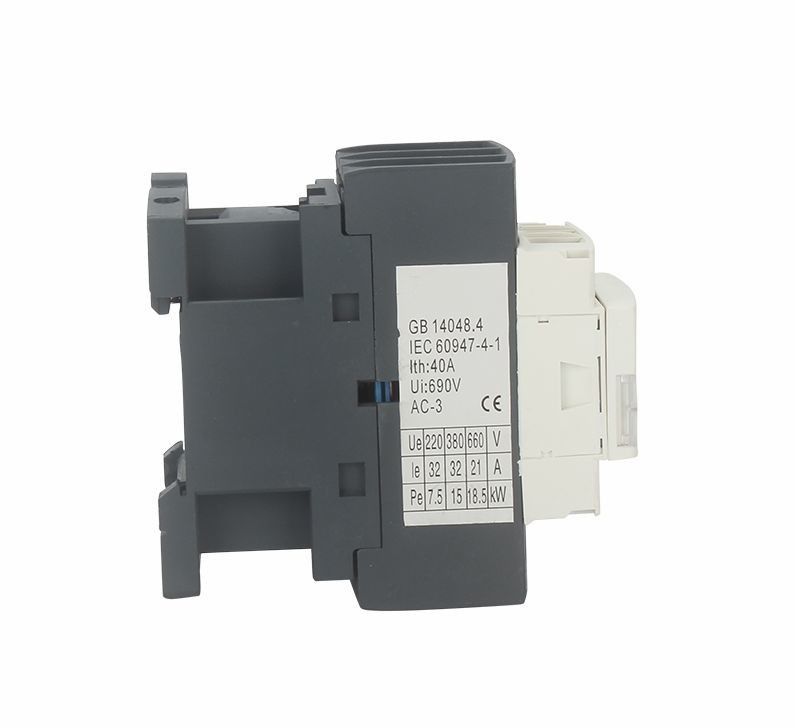

Logo OEM Điện AC Công tắc tơ từ tính Công tắc tơ máy nén trong 20A 25amp 40 Amp
Ứng dụng:
Công tắc tơ AC dòng SC1 (sau đây gọi là công tắc tơ) phù hợp để sử dụng trong các mạch có điện áp danh định lên đến 690V AC 50 HZ hoặc 60 HZ, dòng điện danh định lên đến 95A, để tạo, ngắt, thường xuyên khởi động và điều khiển động cơ xoay chiều.
Công tắc tơ loạt này phù hợp với GB 14048, IEC60947-4-1
Mô hình và Hàm ý:
Các thông số chính và Hiệu suất kỹ thuật:
| Kiểu | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Dòng điện làm nóng định mức (A) | 20 | 20 | 25 | 32 | 40 | ||
| Điện áp cách điện định mức (V) | 690 | ||||||
| Điện áp chịu va đập định mức (KV) | 6 | ||||||
| Năng lực làm định mức | 10le | ||||||
| Khả năng phá vỡ định mức | 8le | ||||||
| Ba Lan | 3 | ||||||
| Liên lạc phụ trợ | 1NO + 1NC | ||||||
| Dòng điện chịu đựng trong thời gian ngắn (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 Định mức làm việc hiện tại (A) |
220V / 230V | 9 | 12 | 18 | 25 | 32 | |
| 380V / 400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V / 690V | 6,5 | 8.9 | 12 | 18 | 22 | ||
| AC-3 công suất của giai đoạn 3 động cơ lồng sóc (AC-3) KW |
220V / 230V | 2,2 | 3 | 4 | 5.5 | 7,5 | |
| 380V / 400V | 4 | 5.5 | 7,5 | 11 | 15 | ||
| 660V / 690V | 5.5 | 7,5 | 10 | 15 | 18,5 | ||
| Tần suất hoạt động (lần / h) | Cuộc sống điện | 1200 | 600 | ||||
| Cuộc sống cơ khí | 3600 | ||||||
| AC-3 Tuổi thọ điện (10000 / lần) | 100 | 100 | 100 | 100 | 80 | ||
| Tuổi thọ cơ học (10000 / lần) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Loại cầu chì được trang bị | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| Điện áp cung cấp điều khiển định mức Us (V) | 50 / 60Hz | 12 ～ 480 | |||||
| Phạm vi hoạt động | Kéo vào | (85% ～ 110%) Chúng tôi + 40 ℃ | |||||
| Phát hành | (20% ～ 75%) Chúng tôi -5 ℃ | ||||||
| Công suất trung bình của cuộn dây ac (VA) | Bắt đầu | 70 | 110 | ||||
| Duy trì | số 8 | 11 | |||||
| Lớp hiệu quả năng lượng | lớp 3 | ||||||
| Tổn thất nhiệt (W) | 2 ～ 3 | 3 ～ 4 | |||||
| Thời gian khởi động (mili giây) | Gần | 12 ～ 35 | |||||
| Nghỉ | 5 ～ 20 | ||||||
| Dây mạch chính | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ～ 4 | 1 ～ 4 | 1,5 ～ 6 | 1,5 ～ 10 | 2,5 ～ 10 |
| 2 que tính | 1 ～ 4 | 1 ～ 4 | 1,5 ～ 6 | 1,5 ～ 6 | 2,5 ～ 10 | ||
| dây dẻo với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ～ 4 | 1 ～ 4 | 1 ～ 6 | 1 ～ 6 | 1 ～ 10 | |
| 2 que tính | 1 ～ 2,5 | 1 ～ 2,5 | 1 ～ 4 | 1 ～ 4 | 1,5 ～ 6 | ||
| Dây cứng (㎟) | 1 gậy | 1 ～ 4 | 1 ～ 4 | 1,5 ～ 6 | 1,5 ～ 6 | 1,5 ～ 10 | |
| 2 que tính | 1 ～ 4 | 1 ～ 4 | 1,5 ～ 6 | 1,5 ～ 6 | 2,5 ～ 10 | ||
| Chốt kích thước vít | M3,5 | M4 | |||||
| Siết chặt mô-men xoắn (Nm) | 0,8 | 1,2 | |||||
| Hệ thống dây vòng điều khiển | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 |
| 2 que tính | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | ||
| dây dẻo với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | |
| 2 que tính | 1 ～ 2,5 | 1 ～ 2,5 | 1 ～ 2,5 | 1 ～ 2,5 | 1 ～ 2,5 | ||
| Dây cứng (㎟) | 1 gậy | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | |
| 2 que tính | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | ||
| Chốt kích thước vít | M3,5 | ||||||
| Siết chặt mô-men xoắn (Nm) | 0,8 | ||||||
Điều kiện làm việc và lắp đặt:
♦ Nhiệt độ môi trường: -5 ℃ - + 40 ℃
♦ Độ cao: ≤ 2000m;
♦ Mức độ ô nhiễm: Loại 3
♦ Hạng mục cài đặt: III
♦ Mức độ bảo vệ: IP20
♦ Điều kiện lắp đặt: góc nghiêng giữa mặt lắp đặt và mặt thẳng đứng không được lớn hơn ± 5 ℃
♦ Tác động và rung: công tắc tơ phải được lắp đặt và hoạt động trong điều kiện không có rung lắc, va đập và rung động rõ ràng.
Đặc điểm cấu trúc:
♦ Thiết kế nắp che bụi, an toàn tốt hơn, độ tin cậy và kéo dài tuổi thọ
♦ Có thể được lắp đặt với khối tiếp điểm phụ, khối tiếp điểm thời gian và khối tiếp điểm giới hạn dòng điện, và rơ le nhiệt, sau đó là các sản phẩm phái sinh khác;
♦ Khối lượng nhỏ, trọng lượng nhẹ, ít tổn thất điện năng, tuổi thọ cao và an toàn và đáng tin cậy, v.v.;
♦ Có thể được trang bị tiếp điểm phụ 1NO hoặc tiếp điểm phụ 1NC (ít hơn 32A), và tiếp điểm phụ 1NO + tiếp điểm phụ 1NC (hơn 40A).Ngoài ra, nó có thể được trang bị khối công tắc tơ phụ F4 (2block hoặc 4block);
♦ Ngoài việc sử dụng vít để lắp đặt, contactor có thể được siết chặt với ray lắp tiêu chuẩn 35mm (SC1-09 ~ 95) và ray lắp tiêu chuẩn 75mm (SC1-40 ~ 95)
Kích thước xuất hiện và cài đặt:
Kích thước cài đặt:
| Kiểu | A max | Tối đa B | C tối đa | Một | NS | ∅ |
| SC1-09 ～ 18 | 45 | 77 | 86 | 35 | 50/60 | 4,5 |
| SC1-25 ～ 32 | 45 | 85 | 92 | 35 | 60/70 | 4,5 |
| SC1-40 ～ 65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80 ～ 95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
