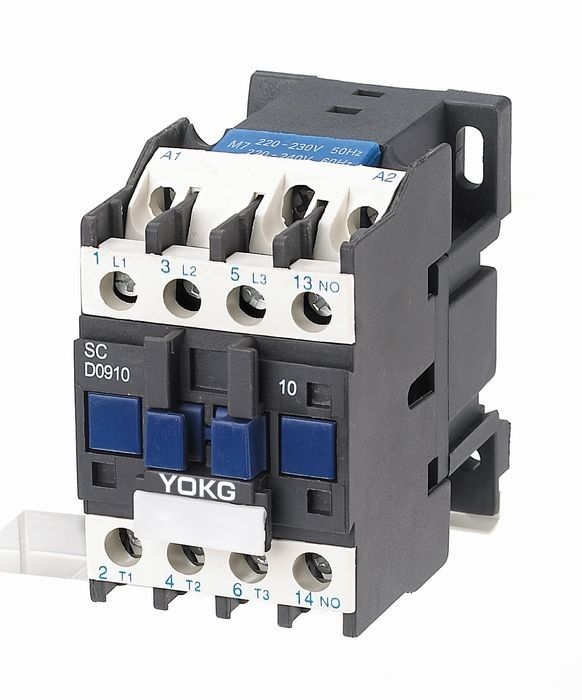

Công tắc tơ AC YOKG 20A 3 cực màu bạc SC09 - 12 690V Màu đen IP20

Công tắc tơ điện AC YOKG SC09 ~ 12 20A 690V 3 cực Công tắc tơ màu đen

Đơn xin:

Công tắc tơ AC dòng SC (sau đây gọi là công tắc tơ) phù hợp để sử dụng trong các mạch có điện áp danh định 690V AC 50 HZ hoặc 60 HZ, dòng điện danh định lên đến 95A, để chế tạo, ngắt, thường xuyên khởi động và điều khiển động cơ AC.Kết hợp với rơ le nhiệt, nó trở thành bộ khởi động điện từ để bảo vệ các mạch quá tải.

Công tắc tơ loạt này phù hợp với GB 14048, IEC60947-4-1

Các thông số chính và Hiệu suất kỹ thuật:

Mô hình và Hàm ý:

Điều kiện làm việc và lắp đặt:

Nhiệt độ không khí xung quanh: -5 ℃ - + 40 ℃ và trung bình không quá + 35 ℃ trong vòng 24 giờ;

Độ cao: ≤ 2000m;

Điều kiện không khí: khi nhiệt độ cao nhất là + 40 ℃, độ ẩm tương đối của không khí không lên đến 50%, nhưng độ ẩm cao hơn được phép ở nhiệt độ thấp hơn.Giống như, độ ẩm 90% ở 20 ℃.Sương ngưng tụ cần được xem xét khi ở nhiệt độ thấp hơn;

Mức độ ô nhiễm: Loại 3

Hạng mục cài đặt: III

Mức độ bảo vệ: IP20

Điều kiện lắp đặt: góc nghiêng giữa mặt lắp đặt và mặt thẳng đứng không được lớn hơn ± 5 ℃

Tác động và rung: công tắc tơ phải được lắp đặt và hoạt động trong điều kiện không có rung lắc, va đập và rung động rõ ràng.

Đặc điểm cấu trúc:

Nó có thể được lắp đặt với khối tiếp điểm phụ, khối tiếp điểm thời gian và khối tiếp điểm giới hạn dòng điện, và rơ le nhiệt, sau đó là các sản phẩm phái sinh khác;

Công tắc tơ loạt này có khối lượng nhỏ, trọng lượng nhẹ, ít hao phí điện năng, tuổi thọ cao và an toàn và đáng tin cậy, v.v.;

Công tắc tơ có thể được trang bị tiếp điểm phụ 1NO hoặc tiếp điểm phụ 1NC (nhỏ hơn 32A), và tiếp điểm phụ 1NO + tiếp điểm phụ 1NC (hơn 40A).Ngoài ra, nó có thể được trang bị khối công tắc tơ phụ F4 (2block hoặc 4block);

Ngoài việc sử dụng vít để lắp đặt, contactor có thể được siết chặt với đường ray lắp đặt tiêu chuẩn 35mm (sc09 ~ 95) và đường ray lắp đặt tiêu chuẩn 75mm (SC40 ~ 95)


Thứ nguyên cài đặt:
