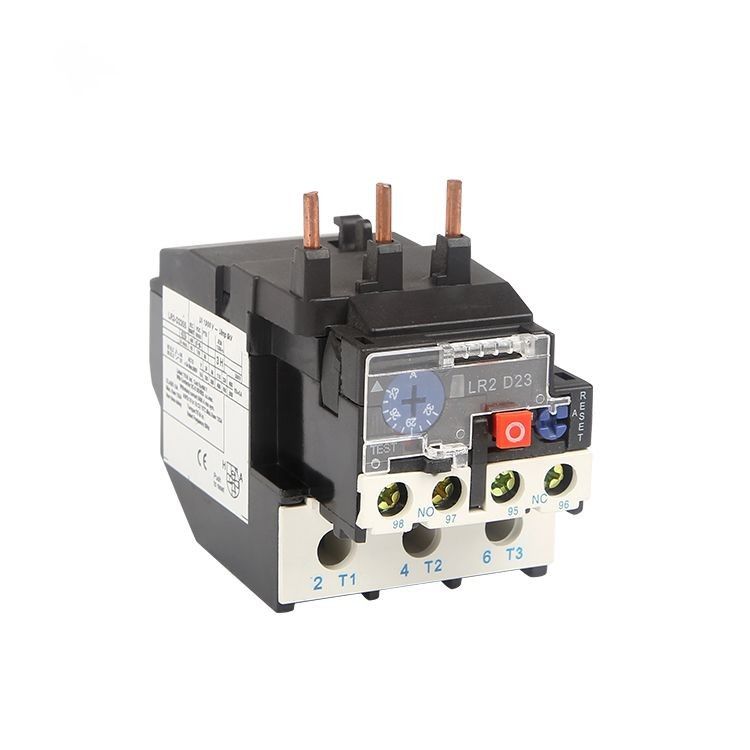

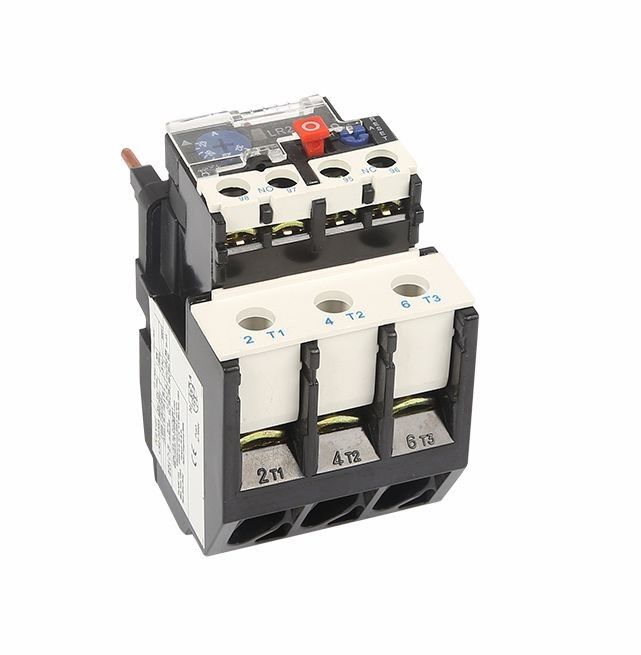

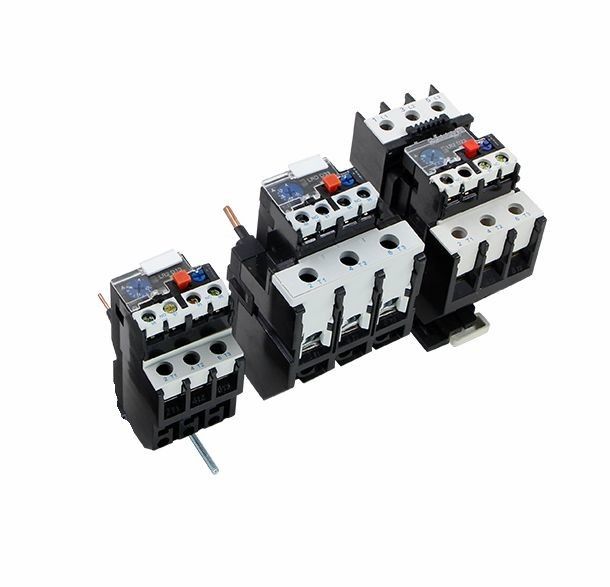

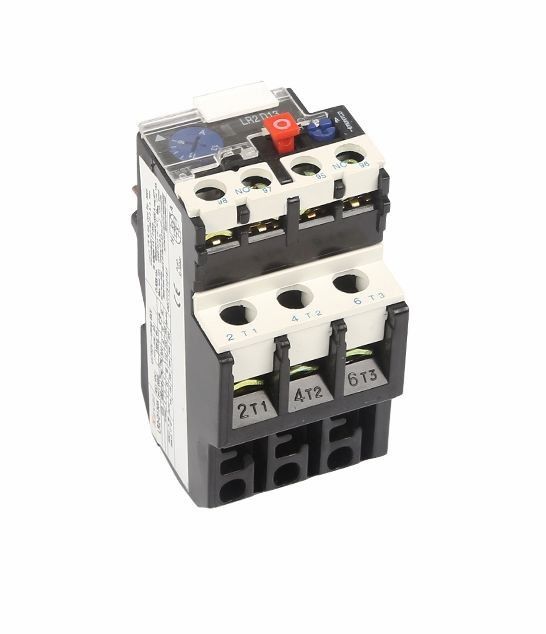

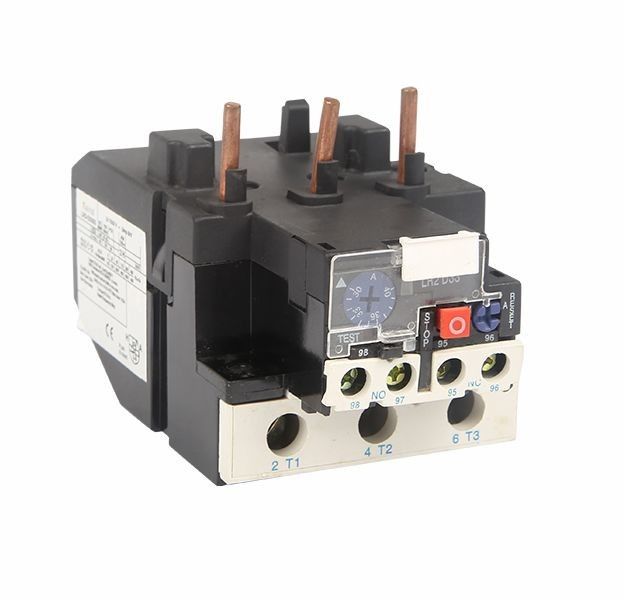

Tần số 50 60hz Tripping Level 25a Rơle bảo vệ quá tải động cơ
Ứng dụng:
Rơ le nhiệt dòng LR2-D có thể được sử dụng trong mạch 50Hz hoặc 60Hz, điện áp cách điện định mức 660V, dòng điện định mức 0,1-93A để bảo vệ ngắt pha khi động cơ điện quá tải.
Rơ le có cơ chế và bù nhiệt độ khác nhau & có thể được cắm vào công tắc tơ AC dòng LC1-D.Đây là rơ le nhiệt tiên tiến nhất trong những năm 90 trên thế giới.
A. Tham số cơ bản của mạch chính
(a) .Điện áp cách điện 660V.
(b) Dòng điện làm việc định mức 25,36,93A riêng biệt.
(c). Phốt điều chỉnh của dòng cài đặt danh định và cài đặt.
(d). Dòng điện của thành phần nhiệt (xem danh sách 1)
B. Mạch phụ trợ
(a) Có một cặp tiếp điểm NO / và N / C với cách điện.
(b) .Điện áp cách điện 500V.
(c) Tần số định mức 50-60Hz.
(d). Nhóm sử dụng, điện áp làm việc danh định, chỉ định dòng nhiệt và dòng điện danh định.
Đặc tính chuyển động: Thời gian chuyển động cân bằng ba pha
| Không | Thời gian của cài đặt hiện tại | Thời gian chuyển động | Điều kiện bắt đầu | Nhiệt độ môi trường xung quanh | ||
| 1 | 1,05 | > 2 giờ | Trạng thái lạnh | 20 ± 5oC | ||
| 2 | 1,2 | <2 giờ | Trạng thái nhiệt (Theo thử nghiệm số 1) | |||
| 3 | 1,5 | <4 phút | ||||
| 4 | 7.2 | 10A | 2 giây <Tp≤10 giây | ≤63A | Trạng thái lạnh | |
| 10 | 4 giây <Tp≤10 giây | > 63A | ||||
Đặc tính chuyển động mất pha
| Không | Thời gian của cài đặt hiện tại | Thời gian chuyển động | Điều kiện bắt đầu | Nhiệt độ môi trường | |
| Hai giai đoạn bất kỳ | Giai đoạn khác | ||||
| 1 | 1,0 | 0,9 | > 2 giờ | Trạng thái lạnh | 20 ± 5oC |
| 2 | 1,15 | 0 | <2 giờ | Trạng thái nhiệt (Theo thử nghiệm số 1) |
|
| Kiểu | Con số | Dải cài đặt (A) | Đối với contactor |
| LR2-D13 | 1301 | 0,1 ~ 0,16 | CJX2-09 ~ 32 |
| 1302 | 0,16 ~ 0,25 | CJX2-09 ~ 32 | |
| 1303 | 0,25 ~ 0,4 | CJX2-09 ~ 32 | |
| 1304 | 0,4 ~ 0,63 | CJX2-09 ~ 32 | |
| 1305 | 0,63 ~ 1 | CJX2-09 ~ 32 | |
| 1306 | 1 ~ 1,6 | CJX2-09 ~ 32 | |
| 1307 | 1,6 ~ 2,5 | CJX2-09 ~ 32 | |
| 1308 | 2,5 ~ 4 | CJX2-09 ~ 32 | |
| 1310 | 4 ~ 6 | CJX2-09 ~ 32 | |
| 1312 | 5,5 ~ 8 | CJX2-09 ~ 32 | |
| 1314 | 7 ~ 10 | CJX2-09 ~ 32 | |
| 1316 | 9 ~ 13 | CJX2-09 ~ 32 | |
| 1321 | 12 ~ 18 | CJX2-09 ~ 32 | |
| 1322 | 17 ~ 25 | CJX2-32 | |
| LR2-D25 | 2353 | 23 ~ 32 | CJX2-09 ~ 32 |
| 2355 | 30 ~ 40 | CJX2-09 ~ 32 | |
| LR2-D33 | 3322 | 17 ~ 25 | CJX2-09 ~ 32 |
| 3353 | 23 ~ 32 | CJX2-09 ~ 32 | |
| 3355 | 30 ~ 40 | CJX2-09 ~ 32 | |
| 3357 | 37 ~ 50 | CJX2-09 ~ 32 | |
| 3359 | 48 ~ 65 | CJX2-09 ~ 32 | |
| 3361 | 55 ~ 70 | CJX2-09 ~ 32 | |
| 3363 | 63 ~ 80 | CJX2-09 ~ 32 | |
| 3365 | 80 ~ 93 | CJX2-95 | |
| LR2-D43 | 4365 | 80 ~ 104 | CJX2-95 |
| 4367 | 95 ~ 120 | CJX2-95 ~ 115 | |
| 4369 | 110 ~ 140 | CJX2-115 |
| Kiểu | Dòng điện làm việc định mức của rơ le nhiệt | Thành phần nhiệt | ||
| Định mức hiện tại (A) |
Xếp hạng hoặc thang điểm của định mức hiện tại (A) |
|||
| LR2-D13 | 25 | LR2-D1301 | 0,16 | 0,10-0,16 |
| LR2-D1302 | 0,25 | 0,16-0,25 | ||
| LR2-D1303 | 0,4 | 0,25-0,40 | ||
| LR2-D1304 | 0,63 | 0,40-0,63 | ||
| LR2-D1305 | 1 | 0,63-1,0 | ||
| LR2-D1306 | 1,6 | 1,0-1,6 | ||
| LR2-D13x6 | 2 | 1,25-2,0 | ||
| LR2-D1307 | 2,5 | 1,6-2,5 | ||
| LR2-D1308 | 4 | 2,5-4,0 | ||
| LR2-D1310 | 6 | 4,0-6,0 | ||
| LR2-D1312 | số 8 | 5,5-8,0 | ||
| LR2-D1314 | 10 | 7,0-10,0 | ||
| LR2-D1316 | 13 | 9.0-13.0 | ||
| LR2-D1321 | 18 | 12.0-18.0 | ||
| LR2-D1322 | 25 | 17.0-25.0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32 | 23.0-32.0 |
| LR2-D2355 | 36 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32 | 23.0-32.0 |
| LR2-D3355 | 40 | 30.0-40.0 | ||
| LR2-D3357 | 50 | 37.0-50.0 | ||
| LR2-D3359 | 65 | 48.0-65.0 | ||
| LR2-D3361 | 70 | 55.0-70.0 | ||
| LR2-D3363 | 90 | 63.0-80.0 | ||
| LR2-D3365 | 93 | 80,0-93,0 | ||
