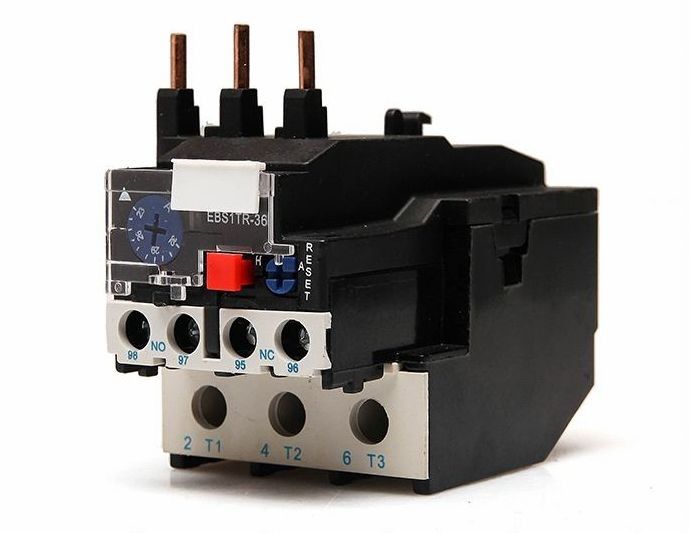

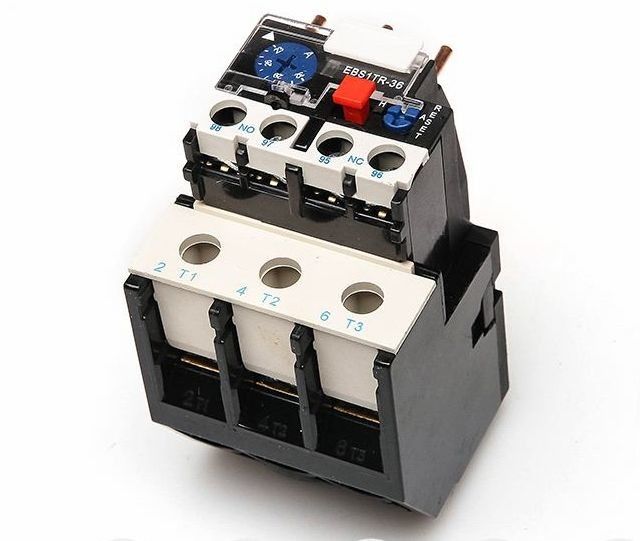

Rơ le bảo vệ quá tải nhiệt 30A 50A 80amp LR2-D33
Ứng dụng:
Rơ le nhiệt dòng LR2-D có thể được sử dụng trong mạch 50Hz hoặc 60Hz, điện áp cách điện định mức 660V, dòng điện định mức 0,1-93A để bảo vệ ngắt pha khi động cơ điện quá tải.
Rơ le có cơ chế và bù nhiệt độ khác nhau & có thể được cắm vào công tắc tơ AC dòng HC-D.Đây là rơ le nhiệt tiên tiến nhất trong những năm 90 trên thế giới.
Thông số kỹ thuật:
♦ Thông số cơ bản của mạch chính:
Điện áp cách điện định mức 660V
Dòng điện làm việc định mức 25,36,93A riêng biệt
Con dấu của bộ điều chỉnh dòng điện cài đặt định mức và cài đặt
Dòng điện của thành phần nhiệt
♦ Mạch phụ
Có một cặp tiếp điểm NO và NC với cách điện
Tần số định mức 50-60Hz
Nhóm sử dụng, điện áp làm việc định mức, chỉ định dòng nhiệt và dòng định mức
| Kiểu | Đánh giá làm việc hiện tại | Thành phần nhiệt | ||
| của rơ le nhiệt | Định mức hiện tại (A) | Định mức hoặc thang đo của dòng điện định mức (A) | ||
| LR2-D13 | 25 | LR2-D1301 | 0,2 | 0,10-0,16 |
| LR2-D1302 | 0,3 | 0,16-0,25 | ||
| LR2-D1303 | 0,4 | 0,25-0,40 | ||
| LR2-D1304 | 0,6 | 0,40-0,63 | ||
| LR2-D1305 | 1,0 | 0,63-1,0 | ||
| LR2-D1306 | 1,6 | 1,0-1,6 | ||
| LR2-D13X6 | 2.0 | 1,25-2,0 | ||
| LR2-D1307 | 2,5 | 1,6-2,5 | ||
| LR2-D1308 | 4.0 | 2,5-4,0 | ||
| LR2-D1310 | 6.0 | 4,0-6,0 | ||
| LR2-D1312 | 8.0 | 5,5-8,0 | ||
| LR2-D1314 | 10.0 | 7,0-10,0 | ||
| LR2-D1316 | 13.0 | 9.0-13.0 | ||
| LR2-D1321 | 18.0 | 12.0-18.0 | ||
| LR2-D1322 | 25.0 | 17.0-25.0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32.0 | 23.0-32.0 |
| LR2-D2355 | 36.0 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32.0 | 23.0-32.0 |
| LR2-D3355 | 40.0 | 30.0-40.0 | ||
| LR2-D3357 | 50.0 | 37.0-50.0 | ||
| LR2-D3359 | 65.0 | 48.0-65.0 | ||
| LR2-D3361 | 70.0 | 55.0-70.0 | ||
| LR2-D3363 | 90.0 | 63.0-80.0 | ||
| LR2-D3365 | 93.0 | 80,0-93,0 | ||
Đường viền & kích thước lắp:
