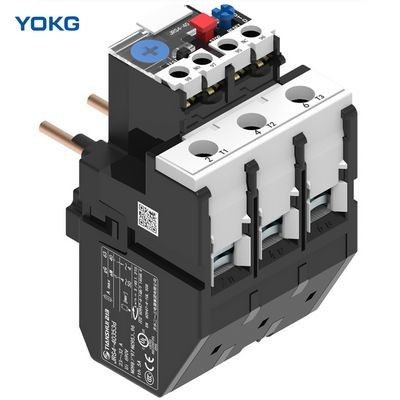

Bộ bảo vệ quá tải nhiệt LR2-D33 (JS28) 0,1-93A trong chứng chỉ CE
Ứng dụng:
Rơ le nhiệt dòng LR2-D có thể được sử dụng trong mạch 50Hz hoặc 60Hz, điện áp cách điện định mức 660V, dòng điện định mức 0,1-93A để bảo vệ ngắt pha khi động cơ điện quá tải.
Rơ le có cơ chế và bù nhiệt độ khác nhau & có thể được cắm vào công tắc tơ AC dòng HC-D.Đây là rơ le nhiệt tiên tiến nhất trong những năm 90 trên thế giới.
Thông số kỹ thuật:
♦ Tham số cơ bản của mạch chính
♦ Điện áp cách điện định mức 660V
♦ Dòng điện làm việc định mức 25,36,93A riêng biệt
♦ Con dấu của bộ điều chỉnh dòng điện cài đặt định mức và cài đặt
♦ Dòng điện của thành phần nhiệt
♦ Mạch phụ
♦ Có một cặp tiếp điểm NO và NC với cách điện
♦ Tần số định mức 50-60Hz
♦ Sử dụng nhóm, điện áp làm việc định mức, chỉ định dòng nhiệt và dòng điện định mức
| Kiểu | Con số | Dải cài đặt (A) | Đối với Contavtor |
| LR2-D33 | 3353 | 23~32 | CJX2-40~95 |
| 3355 | 30~40 | CJX2-40~95 | |
| 3357 | 37~50 | CJX2-50~95 | |
| 3359 | 48~65 | CJX2-50~95 | |
| 3361 | 55~70 | CJX2-65~95 | |
| 3363 | 63~80 | CJX2-80~95 | |
| 3365 | 80~93 | CJX2-80~95 |
Đường viền & kích thước lắp:
