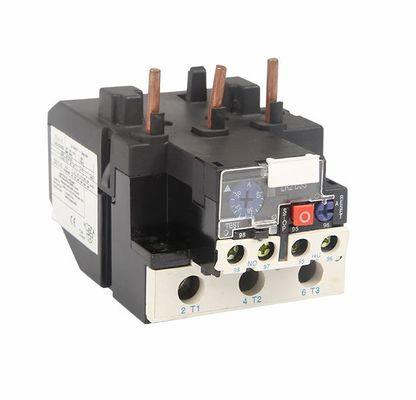

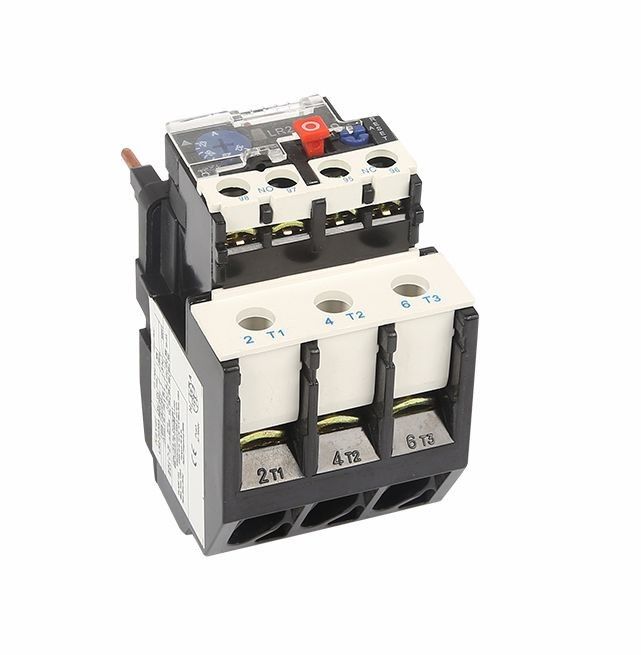

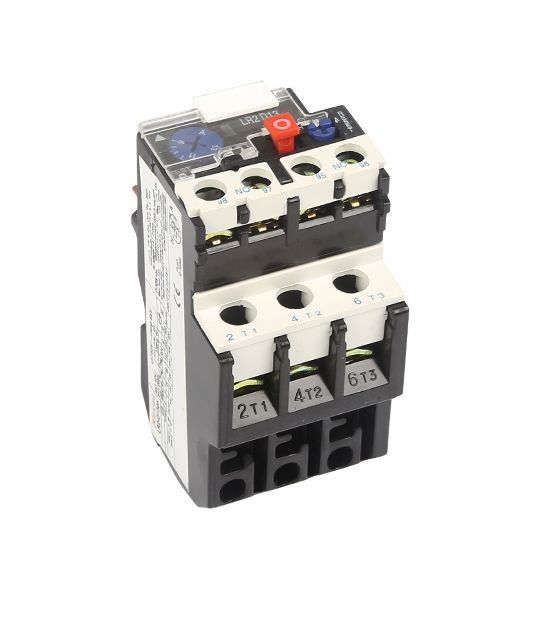

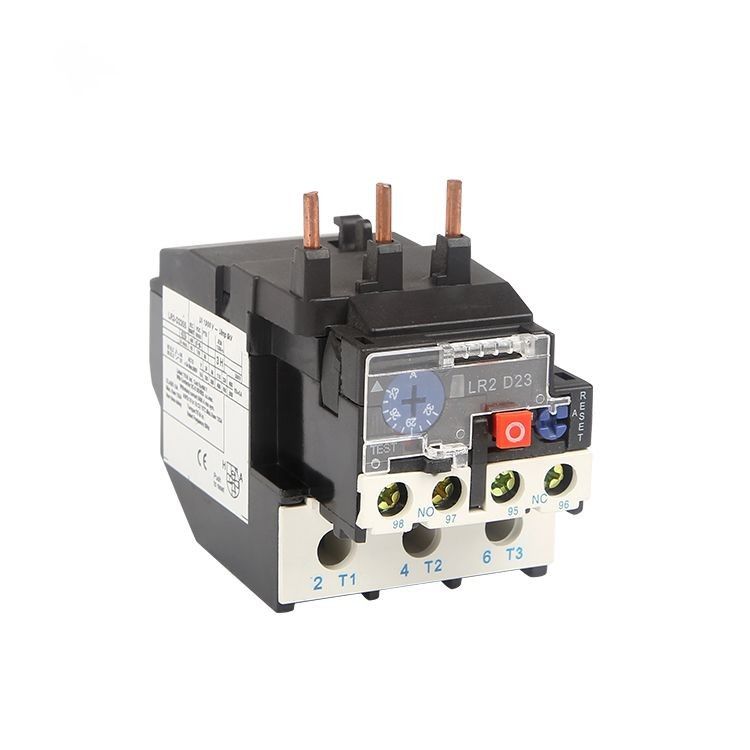

Rơ le khởi động động cơ 24 Vac 240V Cơ sở rơ le nguồn trên bộ ac Công tắc rơ le từ tính
Ứng dụng:
Rơ le nhiệt dòng LR2-D có thể được sử dụng trong mạch 50Hz hoặc 60Hz, điện áp cách điện định mức 660V, dòng điện định mức 0,1-93A để bảo vệ ngắt pha khi động cơ điện quá tải.
Rơ le có cơ chế và bù nhiệt độ khác nhau & có thể được cắm vào công tắc tơ AC dòng LC1-D.Đây là rơ le nhiệt tiên tiến nhất trong những năm 90 trên thế giới.
A. Tham số cơ bản của mạch chính
(Một).Điện áp cách điện định mức 660V.
(NS).Dòng điện làm việc định mức 25,36,93A riêng biệt.
(NS).Con dấu của bộ điều chỉnh dòng điện cài đặt định mức và cài đặt.
(NS).Dòng điện của thành phần nhiệt (xem danh sách 1)
B. Mạch phụ trợ
(Một).Có một cặp tiếp điểm NO / và N / C với cách điện.
(NS).Điện áp cách điện định mức 500V.
(NS).Tần số định mức 50-60Hz.
(NS).Nhóm sử dụng, điện áp làm việc định mức, chỉ định dòng nhiệt và dòng điện định mức.
Đặc tính chuyển động: Thời gian chuyển động cân bằng ba pha
| Không | Thời gian của cài đặt hiện tại | Thời gian chuyển động | Điều kiện bắt đầu | Nhiệt độ môi trường xung quanh | ||
| 1 | 1,05 | > 2 giờ | Trạng thái lạnh | 20 ± 5oC | ||
| 2 | 1,2 | <2 giờ | Trạng thái nhiệt (Theo thử nghiệm số 1) | |||
| 3 | 1,5 | <4 phút | ||||
| 4 | 7.2 | 10A | 2 giây <Tp≤10 giây | ≤63A | Trạng thái lạnh | |
| 10 | 4 giây <Tp≤10 giây | > 63A | ||||
Đặc tính chuyển động mất pha
| Không | Thời gian của cài đặt hiện tại | Thời gian chuyển động | Điều kiện bắt đầu | Nhiệt độ môi trường | |
| Hai giai đoạn bất kỳ | Giai đoạn khác | ||||
| 1 | 1,0 | 0,9 | > 2 giờ | Trạng thái lạnh | 20 ± 5oC |
| 2 | 1,15 | 0 | <2 giờ | Trạng thái nhiệt (Theo thử nghiệm số 1) |
|
| Kiểu | Con số | Dải cài đặt (A) | Đối với contactor |
| LR2-D13 | 1301 | 0,1 ~ 0,16 | CJX2-09 ~ 32 |
| 1302 | 0,16 ~ 0,25 | CJX2-09 ~ 32 | |
| 1303 | 0,25 ~ 0,4 | CJX2-09 ~ 32 | |
| 1304 | 0,4 ~ 0,63 | CJX2-09 ~ 32 | |
| 1305 | 0,63 ~ 1 | CJX2-09 ~ 32 | |
| 1306 | 1 ~ 1,6 | CJX2-09 ~ 32 | |
| 1307 | 1,6 ~ 2,5 | CJX2-09 ~ 32 | |
| 1308 | 2,5 ~ 4 | CJX2-09 ~ 32 | |
| 1310 | 4 ~ 6 | CJX2-09 ~ 32 | |
| 1312 | 5,5 ~ 8 | CJX2-09 ~ 32 | |
| 1314 | 7 ~ 10 | CJX2-09 ~ 32 | |
| 1316 | 9 ~ 13 | CJX2-09 ~ 32 | |
| 1321 | 12 ~ 18 | CJX2-09 ~ 32 | |
| 1322 | 17 ~ 25 | CJX2-32 | |
| LR2-D25 | 2353 | 23 ~ 32 | CJX2-09 ~ 32 |
| 2355 | 30 ~ 40 | CJX2-09 ~ 32 | |
| LR2-D33 | 3322 | 17 ~ 25 | CJX2-09 ~ 32 |
| 3353 | 23 ~ 32 | CJX2-09 ~ 32 | |
| 3355 | 30 ~ 40 | CJX2-09 ~ 32 | |
| 3357 | 37 ~ 50 | CJX2-09 ~ 32 | |
| 3359 | 48 ~ 65 | CJX2-09 ~ 32 | |
| 3361 | 55 ~ 70 | CJX2-09 ~ 32 | |
| 3363 | 63 ~ 80 | CJX2-09 ~ 32 | |
| 3365 | 80 ~ 93 | CJX2-95 | |
| LR2-D43 | 4365 | 80 ~ 104 | CJX2-95 |
| 4367 | 95 ~ 120 | CJX2-95 ~ 115 | |
| 4369 | 110 ~ 140 | CJX2-115 |
| Kiểu | Dòng điện làm việc định mức của rơ le nhiệt | Thành phần nhiệt | ||
| Định mức hiện tại (A) |
Xếp hạng hoặc thang điểm của định mức hiện tại (A) |
|||
| LR2-D13 | 25 | LR2-D1301 | 0,16 | 0,10-0,16 |
| LR2-D1302 | 0,25 | 0,16-0,25 | ||
| LR2-D1303 | 0,4 | 0,25-0,40 | ||
| LR2-D1304 | 0,63 | 0,40-0,63 | ||
| LR2-D1305 | 1 | 0,63-1,0 | ||
| LR2-D1306 | 1,6 | 1,0-1,6 | ||
| LR2-D13x6 | 2 | 1,25-2,0 | ||
| LR2-D1307 | 2,5 | 1,6-2,5 | ||
| LR2-D1308 | 4 | 2,5-4,0 | ||
| LR2-D1310 | 6 | 4,0-6,0 | ||
| LR2-D1312 | số 8 | 5,5-8,0 | ||
| LR2-D1314 | 10 | 7,0-10,0 | ||
| LR2-D1316 | 13 | 9.0-13.0 | ||
| LR2-D1321 | 18 | 12.0-18.0 | ||
| LR2-D1322 | 25 | 17.0-25.0 | ||
| LR2-D23 | 36 | LR2-D2353 | 32 | 23.0-32.0 |
| LR2-D2355 | 36 | 28.0-36.0 | ||
| LR2-D33 | 93 | LR2-D3353 | 32 | 23.0-32.0 |
| LR2-D3355 | 40 | 30.0-40.0 | ||
| LR2-D3357 | 50 | 37.0-50.0 | ||
| LR2-D3359 | 65 | 48.0-65.0 | ||
| LR2-D3361 | 70 | 55.0-70.0 | ||
| LR2-D3363 | 90 | 63.0-80.0 | ||
| LR2-D3365 | 93 | 80,0-93,0 | ||
