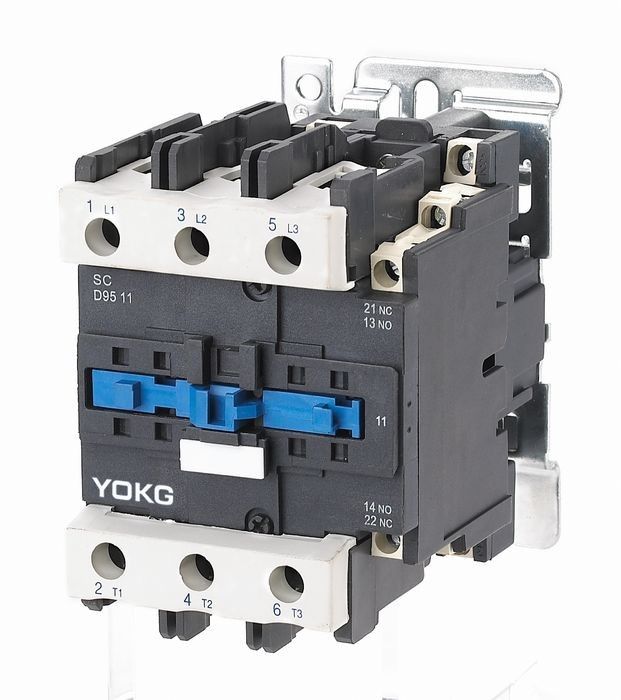

Công tắc tơ điện AC công nghiệp 220V 110A Bộ bảo vệ 1NO + 1NC
Đơn xin:
Công tắc tơ AC dòng SC (sau đây gọi là công tắc tơ) phù hợp để sử dụng trong các mạch có điện áp danh định 690V AC 50 HZ hoặc 60 HZ, dòng điện danh định lên đến 95A, để chế tạo, ngắt, thường xuyên khởi động và điều khiển động cơ AC.Kết hợp với rơ le nhiệt, nó trở thành bộ khởi động điện từ để bảo vệ các mạch quá tải.
Công tắc tơ loạt này phù hợp với GB 14048, IEC60947-4-1
Mô hình và Hàm ý:
Các thông số chính và Hiệu suất kỹ thuật:
Loại | SC80 | SC95 | ||
Dòng điện làm nóng định mức (A) | 110 | 110 | ||
Điện áp cách điện định mức (V) | 690 | 690 | ||
Điện áp chịu va đập định mức (KV) | 6 | 6 | ||
Năng lực làm định mức | 10le | 10le | ||
Khả năng phá vỡ định mức | 8le | 8le | ||
Ba Lan | 3 | 3 | ||
Liên lạc phụ trợ | KHÔNG + NC | KHÔNG + NC | ||
Dòng điện chịu đựng trong thời gian ngắn (A) | 10S | 640 | 760 | |
Định mức làm việc hiện tại (A) | 380V | AC-3 | 80 | 95 |
AC-4 | 37 | 44 | ||
660V | AC-3 | 49 | 49 | |
AC-4 | 17.3 | 21.3 | ||
AC-3 công suất của giai đoạn 3 động cơ lồng sóc (AC-3) KW |
220V | 22 | 25 | |
380V | 37 | 45 | ||
660V | 45 | 45 | ||
Tần suất hoạt động (lần / h) | Cuộc sống điện | AC-3 | 600 | 600 |
AC-4 | 300 | 300 | ||
Cuộc sống cơ khí | 3600 | 3600 | ||
Tuổi thọ điện (10000 / lần) | AC-3 | 60 | 60 | |
AC-4 | 10 | 10 | ||
Tuổi thọ cơ học (10000 / lần) | 600 | 600 | ||
Loại cầu chì được trang bị | RT16-100 | RT16-125 | ||
Điện áp cung cấp điều khiển định mức Us (V) | 50 / 60Hz | 12 ~ 480 | 12 ~ 480 | |
Phạm vi hoạt động | Kéo vào | (85% ~ 110%) Chúng tôi + 40 ℃ | (85% ~ 110%) Chúng tôi + 40 ℃ | |
Phát hành | (20% ~ 75%) Chúng tôi -5 ℃ | (20% ~ 75%) Chúng tôi -5 ℃ | ||
Công suất trung bình của cuộn dây ac (VA) | Khởi đầu | 200 | 200 | |
Duy trì | 20 | 20 | ||
Lớp hiệu quả năng lượng | lớp 3 | lớp 3 | ||
Tổn thất nhiệt (W) | 6 ~ 10 | 6 ~ 10 | ||
Thời gian khởi động (mili giây) | Đóng | 20 ~ 35 | 20 ~ 35 | |
Nghỉ | 8 ~ 20 | 8 ~ 20 | ||
Dây mạch chính | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 4 ~ 50 | 4 ~ 50 |
2 que tính |
4 ~ 25 |
4 ~ 25 | ||
dây dẻo với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 4 ~ 50 | 4 ~ 50 | |
2 que tính |
4 ~ 16 |
4 ~ 16 | ||
Dây cứng (㎟) | 1 gậy | 4 ~ 50 | 4 ~ 50 | |
2 que tính |
4 ~ 25 |
4 ~ 25 | ||
Chốt kích thước vít | M10 | M10 | ||
Siết chặt mô-men xoắn (Nm) | 4.0 | 4.0 | ||
Hệ thống dây vòng điều khiển | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ~ 4 | 1 ~ 4 |
2 que tính | 1 ~ 4 | 1 ~ 4 | ||
dây dẻo với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ~ 4 | 1 ~ 4 | |
2 que tính | 1 ~ 2,5 | 1 ~ 2,5 | ||
Dây cứng (㎟) | 1 gậy | 1 ~ 4 | 1 ~ 4 | |
2 que tính | 1 ~ 4 | 1 ~ 4 | ||
Chốt kích thước vít | M3,5 | M3,5 | ||
Siết chặt mô-men xoắn (Nm) | 0,8 | 0,8 |
Điều kiện làm việc và lắp đặt:
Nhiệt độ không khí xung quanh: ≤ -5 ℃ - + 40 ℃
Độ cao: ≤ 2000m;
Mức độ ô nhiễm: Loại 3
Hạng mục cài đặt: III
Mức độ bảo vệ: IP20
Điều kiện lắp đặt: góc nghiêng giữa mặt lắp đặt và mặt thẳng đứng không được lớn hơn ± 5 ℃
Tác động và rung: công tắc tơ phải được lắp đặt và hoạt động trong điều kiện không có rung lắc, va đập và rung động rõ ràng.
Đặc điểm cấu trúc:
Nó có thể được lắp đặt với khối tiếp điểm phụ, khối tiếp điểm thời gian và khối tiếp điểm giới hạn dòng điện, và rơ le nhiệt, sau đó là các sản phẩm phái sinh khác;
Công tắc tơ loạt này có khối lượng nhỏ, trọng lượng nhẹ, ít hao phí điện năng, tuổi thọ cao và an toàn và đáng tin cậy, v.v.;
Công tắc tơ có thể được trang bị tiếp điểm phụ 1NO hoặc tiếp điểm phụ 1NC (nhỏ hơn 32A), và tiếp điểm phụ 1NO + tiếp điểm phụ 1NC (hơn 40A).Ngoài ra, nó có thể được trang bị khối công tắc tơ phụ F4 (2block hoặc 4block);
Ngoài việc sử dụng vít để lắp đặt, contactor có thể được siết chặt với đường ray lắp đặt tiêu chuẩn 35mm (sc09 ~ 95) và đường ray lắp đặt tiêu chuẩn 75mm (SC40 ~ 95)
Thứ nguyên cài đặt:
A max | Tối đa B | C tối đa | Một | b | ∅ |
87 | 129 | 127 | 40 | 100/110 | 6,5 |
Câu hỏi thường gặp:
1. Tôi có thể có giá của sản phẩm của bạn?
Chào mừng.Xin vui lòng gửi cho chúng tôi một cuộc điều tra.Bạn sẽ nhận được câu trả lời của chúng tôi sau 24 giờ
2. Chúng tôi có thể in logo / trang web / tên công ty của chúng tôi trên các sản phẩm không?
Có, OEM và ODM có sẵn
3. những gì là thời gian dẫn cho đặt hàng thường xuyên?
7-15 ngày đối với số lượng đặt hàng ít hơn 2000 chiếc;Đối với số lượng nhiều hơn, chúng tôi có thể thương lượng về nó.
4. Bạn có kiểm tra các thành phẩm?
Sản phẩm của chúng tôi 100% tự kiểm tra và thử nghiệm trước khi đóng gói
5. Làm Thế Nào về các điều khoản thanh toán?
30% tiền gửi, số dư thanh toán còn lại so với bản sao B / L.
