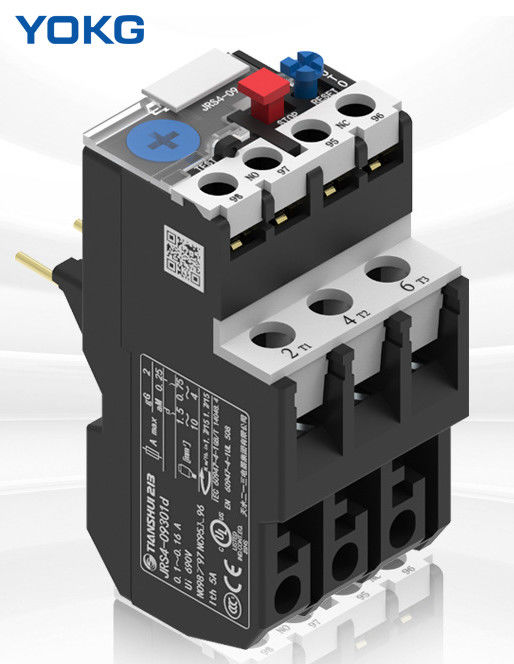

Rơ le bảo vệ quá tải nhiệt OEM LR2-D13 (JS28) N / O, N / C Rơ le bảo vệ quá tải
Ứng dụng:
Rơ le nhiệt dòng LR2-D có thể được sử dụng trong mạch 50Hz hoặc 60Hz, điện áp cách điện định mức 660V, dòng điện định mức 0,1-93A để bảo vệ ngắt pha khi động cơ điện quá tải.
Rơ le có cơ chế và bù nhiệt độ khác nhau & có thể được cắm vào công tắc tơ AC dòng HC-D.Đây là rơ le nhiệt tiên tiến nhất trong những năm 90 trên thế giới.
Thông số kỹ thuật:
♦ Tham số cơ bản của mạch chính
♦ Điện áp cách điện định mức 660V
♦ Dòng điện làm việc định mức 25,36,93A riêng biệt
♦ Con dấu của bộ điều chỉnh dòng điện cài đặt định mức và cài đặt
♦ Dòng điện của thành phần nhiệt
♦ Mạch phụ
♦ Có một cặp tiếp điểm NO và NC với cách điện
♦ Tần số định mức 50-60Hz
♦ Sử dụng nhóm, điện áp làm việc định mức, chỉ định dòng nhiệt và dòng điện định mức
| Kiểu | Con số | Dải cài đặt (A) | Đối với Contavtor |
| LR2-D13 | 1301 | 0,10~0,16 | CJX2-09~32 |
| 1302 | 0,16~0,25 | CJX2-09~32 | |
| 1303 | 0,25~0,40 | CJX2-09~32 | |
| 1304 | 0,40~0,63 | CJX2-09~32 | |
| 1305 | 0,63~1 | CJX2-09~32 | |
| 1306 | 1~1,6 | CJX2-09~32 | |
| 1307 | 1,6~2,5 | CJX2-09~32 | |
| 1308 | 2,5~4 | CJX2-09~32 | |
| 1310 | 4~6 | CJX2-09~32 | |
| 1312 | 5.5~số 8 | CJX2-12~32 | |
| 1314 | 7~10 | CJX2-18~32 | |
| 1316 | 9~13 | CJX2-25~32 | |
| 1321 | 12~18 | CJX2-25~32 | |
| 1322 | 17~25 | CJX2-32 |
Đường viền & kích thước lắp:
