| Thuộc tính | Giá trị |
|---|---|
| Liên hệ phụ trợ | Không/NC |
| Xếp hạng mạch chính | 12A |
| Loại điện | AC |
| Loại gắn kết | DIN Rail |

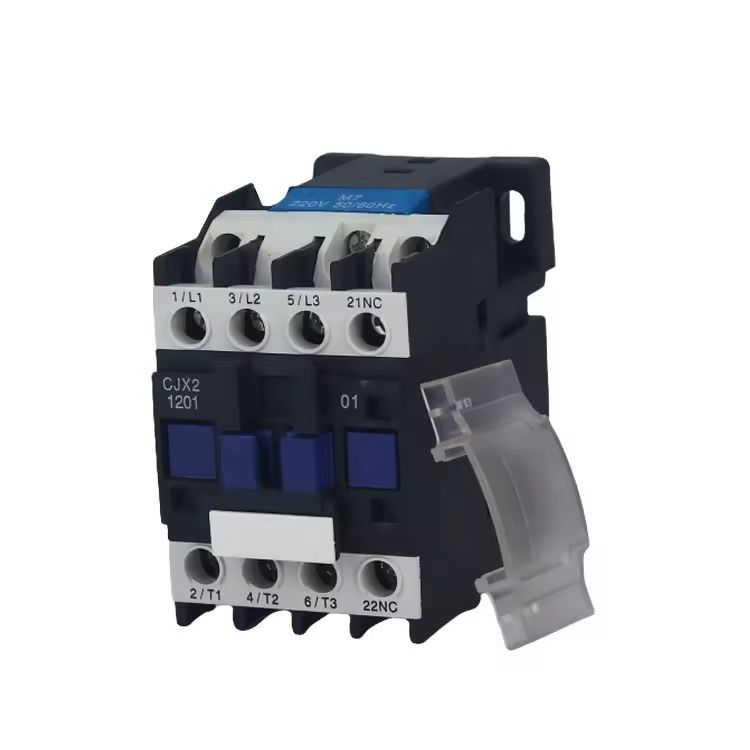

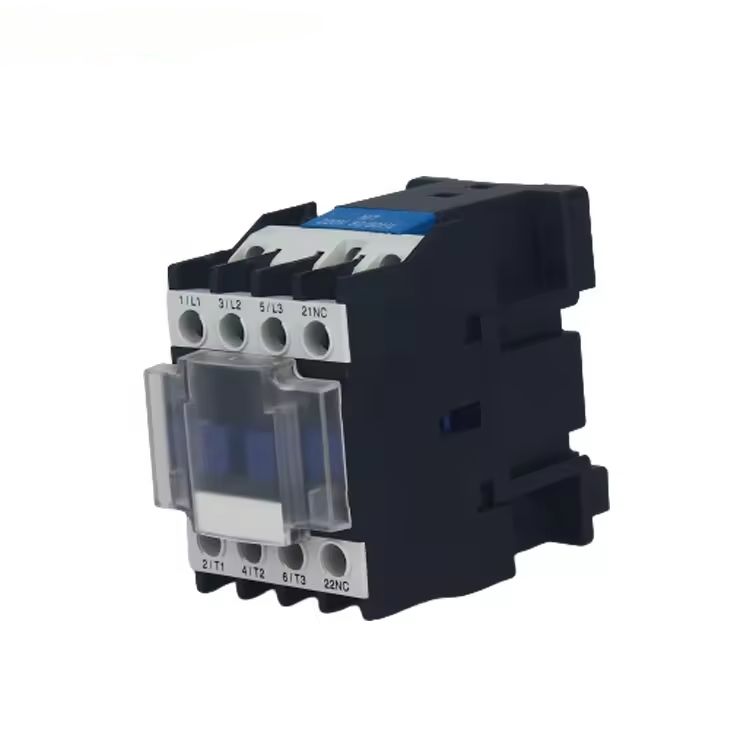

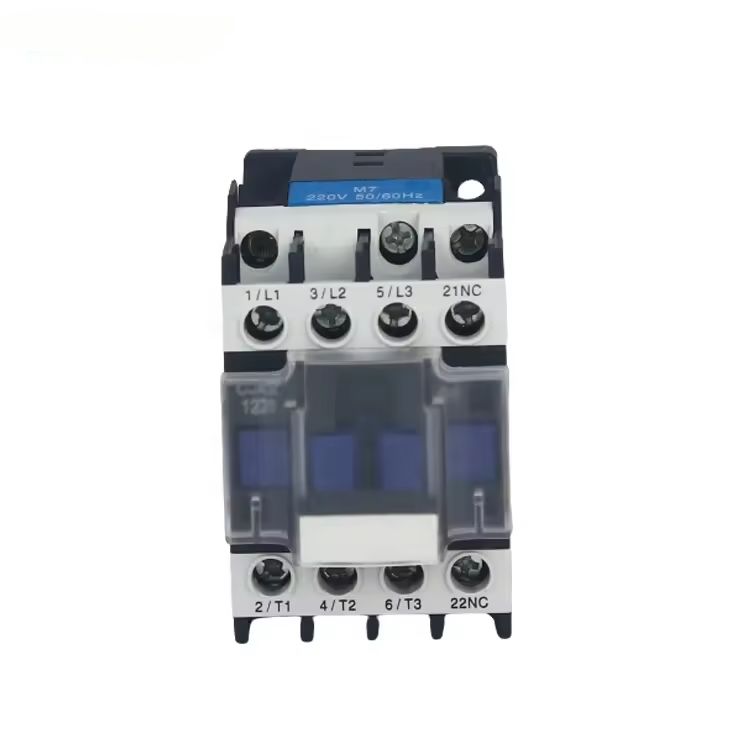

| Tên sản phẩm | AC Contactor |
| Ứng dụng | Tự động hóa công nghiệp |
Ứng dụng:
Công cụ liên lạc được bao phủ bởi một lớp phủ bụi giúp cải thiện đáng kể tuổi thọ và thời gian kéo của sản phẩm, do đó bảo vệ thiết bị tốt hơn. Nó chủ yếu áp dụng cho mạch AC 50Hz/60Hz và điện áp cách nhiệt 660V. Khi được sử dụng trong AC-3 và điện áp định mức là 380V, được định mức dòng điện lên tới 620a, cho mạch ngắt đường dài và thường xuyên khởi động hoặc điều khiển động cơ. Kết hợp với rơle quá tải nhiệt thích hợp có thể bảo vệ mạch tải. Contactor có thể thường xuyên bắt đầu và điều khiển điện âm AC.
| Kiểu | 09 | 12 |
|---|---|---|
| Dòng nóng định mức (a) | 20 | 20 |
| Điện áp cách nhiệt định mức (V) | 690 | 690 |
| Tác động định mức chịu được điện áp (KV) | 6 | 6 |
| Xếp hạng làm năng lực | 10le | 10le |
| Khả năng phá vỡ định giá | 8le | 8le |
| Cực | 3 | 3 |
| Liên hệ phụ trợ | Không/NC | Không/NC |
| Thời gian ngắn chịu được dòng điện (a) 10s | 72 | 96 |
| Xếp hạng làm việc (A) 380V AC-3 | 9 | 12 |
| AC-4 | 3.5 | 5 |
| 660V AC-3 | 6.6 | 8,9 |
| AC-4 | 1.5 | 2 |
| Công suất AC-3 của động cơ lồng sóc giai đoạn 3 (AC-3) KW 220V | 2.2 | 3 |
| 380v | 4 | 5.5 |
| 660V | 5.5 | 7.5 |
| Tần suất hoạt động (thời gian/h) tuổi thọ điện AC-3 | 1200 | 1200 |
| AC-4 | 300 | 300 |
| Cuộc sống cơ học | 3600 | 3600 |
| Tuổi thọ điện (10000/lần) AC-3 | 100 | 100 |
| AC-4 | 20 | 20 |
| Cuộc sống cơ học (10000/lần) | 1000 | 1000 |
| Loại cầu chì được trang bị | RT16-20 | RT16-20 |
| Điện áp cung cấp kiểm soát định mức US (V) 50/60Hz | 12 ~ 480 | 12 ~ 480 |
| Phạm vi hoạt động kéo-vào | (85%~ 110%) US +40 | (85%~ 110%) US +40 |
| Phát hành | (20%~ 75%) chúng tôi -5 | (20%~ 75%) chúng tôi -5 |
| AC cuộn trung bình công suất (VA) bắt đầu | 70 | 70 |
| Giữ | 8 | 8 |
| Lớp hiệu quả năng lượng | Lớp 3 | Lớp 3 |
| Mất nhiệt (W) | 2 ~ 3 | 2 ~ 3 |
| Thời gian truyền động (MS) Đóng | 12 ~ 25 | 12 ~ 25 |
| Phá vỡ | 5 ~ 20 | 5 ~ 20 |
| Dây nối mạch chính dây linh hoạt mà không cần thiết bị đầu cuối ấn lạnh (㎟) 1 | 1 ～ 4 | 1 ～ 4 |
| 2 gậy | 1 ～ 4 | 1 ～ 4 |
| Dây linh hoạt với thiết bị đầu cuối ấn lạnh (㎟) 1 | 1 ～ 4 | 1 ～ 4 |
| 2 gậy | 1 ～ 2.5 | 1 ～ 2.5 |
| Dây cứng (㎟) 1 thanh | 1 ～ 4 | 1 ～ 4 |
| 2 gậy | 1 ～ 4 | 1 ～ 4 |
| Kích thước vít buộc | M3,5 | M3,5 |
| Thắt chặt mô -men xoắn (NM) | 0,8 | 0,8 |
| Dây điều khiển dây dây linh hoạt mà không cần thiết bị đầu cuối ấn lạnh (㎟) 1 thanh | 1 ～ 4 | 1 ～ 4 |
| 2 gậy | 1 ～ 4 | 1 ～ 4 |
| Dây linh hoạt với thiết bị đầu cuối ấn lạnh (㎟) 1 | 1 ～ 4 | 1 ～ 4 |
| 2 gậy | 1 ～ 2.5 | 1 ～ 2.5 |
| Dây cứng (㎟) 1 thanh | 1 ～ 4 | 1 ～ 4 |
| 2 gậy | 1 ～ 4 | 1 ～ 4 |
| Kích thước vít buộc | M3,5 | M3,5 |
| Thắt chặt mô -men xoắn (NM) | 0,8 | 0,8 |
| Tối đa | B Tối đa | C tối đa | Một | b | ∅ |
|---|---|---|---|---|---|
| 47 | 76 | 82 | 34/35 | 50/60 | 4.5 |
