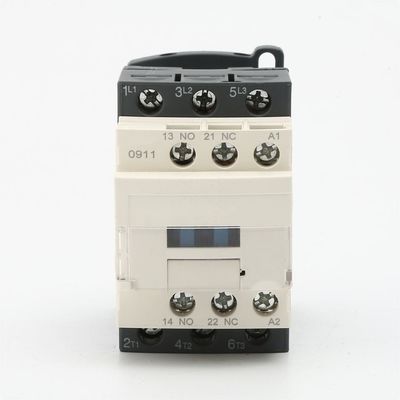

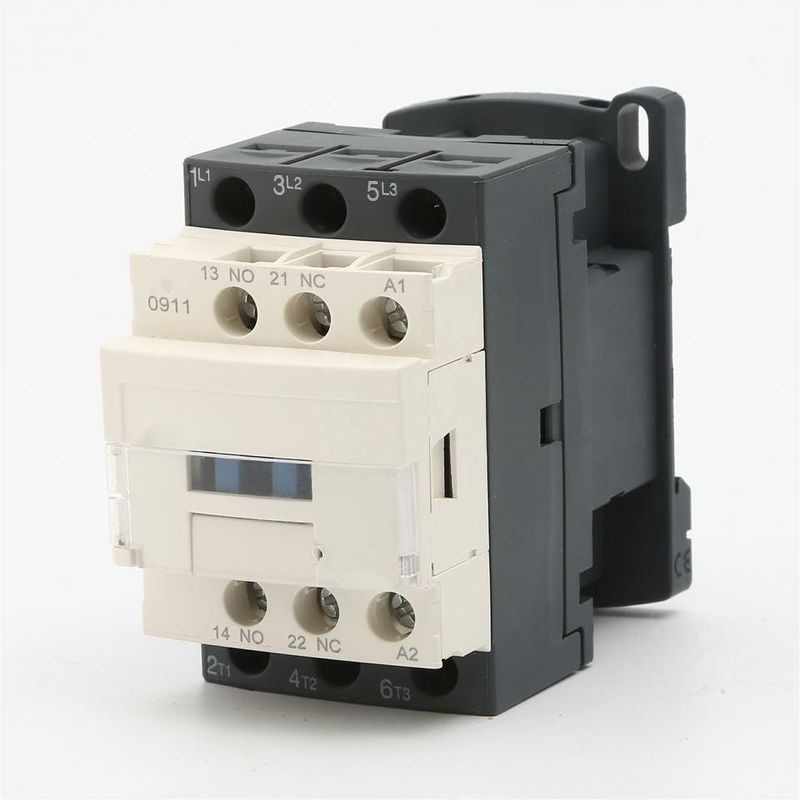

LC1 D09 D18 D32 D40 Công tắc tơ AC 3 pha 220V 9A 380V Cuộn dây Ac Công tắc tơ từ tính
Chi tiết chung:
Thông số chính và hiệu suất kỹ thuật:
| Loại hình | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Dòng điện định mức (A) | 20 | 20 | 25 | 32 | 40 | ||
| Điện áp cách điện định mức (V) | 690 | ||||||
| Điện áp chịu va đập định mức (KV) | 6 | ||||||
| Công suất định mức | 10le | ||||||
| Khả năng phá vỡ định mức | 8le | ||||||
| người Ba Lan | 3 | ||||||
| Liên lạc phụ trợ | 1KHÔNG + 1NC | ||||||
| Dòng điện chịu được thời gian ngắn (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 Dòng điện làm việc định mức (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6,5 | 8,9 | 12 | 18 | 22 | ||
| Công suất AC-3 của giai đoạn 3 động cơ lồng sóc (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5,5 | 7,5 | |
| 380V/400V | 4 | 5,5 | 7,5 | 11 | 15 | ||
| 660V/690V | 5,5 | 7,5 | 10 | 15 | 18,5 | ||
| Tần suất hoạt động (lần/h) | tuổi thọ điện | 1200 | 600 | ||||
| tuổi thọ cơ học | 3600 | ||||||
| AC-3 Tuổi thọ điện (10000/lần) | 100 | 100 | 100 | 100 | 80 | ||
| Tuổi thọ cơ học (10000/lần) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Loại cầu chì được trang bị | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| Điện áp cung cấp điều khiển định mức Us(V) | 50/60Hz | 12～480 | |||||
| Phạm vi hoạt động | kéo vào | (85%～110%)Hệ thống +40℃ | |||||
| phát hành | (20%～75%)Mỹ -5℃ | ||||||
| Công suất trung bình cuộn dây xoay chiều (VA) | Bắt đầu | 70 | 110 | ||||
| Duy trì | số 8 | 11 | |||||
| lớp hiệu quả năng lượng | lớp 3 | ||||||
| Tổn thất nhiệt (W) | 2～3 | 3～4 | |||||
| Thời gian thực hiện (ms) | Đóng | 12～35 | |||||
| Phá vỡ | 5～20 | ||||||
| Hệ thống dây mạch chính | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1～4 | 1～4 | 1,5～6 | 1,5～10 | 2,5～10 |
| 2 cây gậy | 1～4 | 1～4 | 1,5～6 | 1,5～6 | 2,5～10 | ||
| dây linh hoạt với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1～4 | 1～4 | 1～6 | 1～6 | 1～10 | |
| 2 cây gậy | 1～2,5 | 1～2,5 | 1～4 | 1～4 | 1,5～6 | ||
| Dây cứng (㎟) | 1 gậy | 1～4 | 1～4 | 1,5～6 | 1,5～6 | 1,5～10 | |
| 2 cây gậy | 1～4 | 1～4 | 1,5～6 | 1,5～6 | 2,5～10 | ||
| Kích thước vít buộc | M3.5 | M4 | |||||
| Mô-men xoắn siết chặt (Nm) | 0,8 | 1.2 | |||||
| Hệ thống dây vòng điều khiển | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 2 cây gậy | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| dây linh hoạt với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 cây gậy | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | ||
| Dây cứng (㎟) | 1 gậy | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 cây gậy | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| Kích thước vít buộc | M3.5 | ||||||
| Mô-men xoắn siết chặt (Nm) | 0,8 | ||||||
Ngoại hình và kích thước cài đặt:
Kích thước cài đặt:
| Loại hình | tối đa | B tối đa | C tối đa | một | b | ∅ |
| SC1-09～18 | 45 | 77 | 86 | 35 | 50/60 | 4,5 |
| SC1-25～32 | 45 | 85 | 92 | 35 | 60/70 | 4,5 |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
Câu hỏi thường gặp:
1. Mất bao lâu để nhận được hồi âm sau khi gửi yêu cầu?
Chúng tôi sẽ trả lời trong vòng 24 giờ, ngay cả vào cuối tuần hoặc ngày lễ.
2. Gói OEM/ODM có sẵn không?
Có, gói OEM/ODM được chào đón.Chúng tôi rất chuyên nghiệp về công việc OEM/ODM.
3. Bạn có cung cấp mẫu nếu chúng tôi muốn thử nghiệm không?
Có, chúng tôi có thể cung cấp mẫu miễn phí, nhưng bạn phải trả chi phí vận chuyển.
4. Bạn có quy trình kiểm tra sản phẩm không?
Sản phẩm của chúng tôi tự kiểm tra và thử nghiệm 100% trước khi đóng gói.
5. Làm thế nào về thời gian giao hàng của đơn đặt hàng?
15-20 ngày sau khi nhận tiền đặt cọc.
