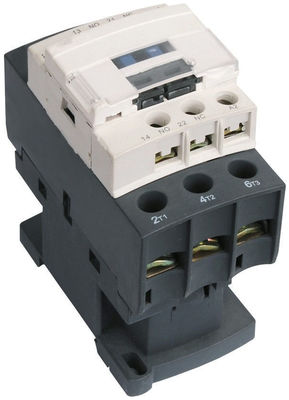

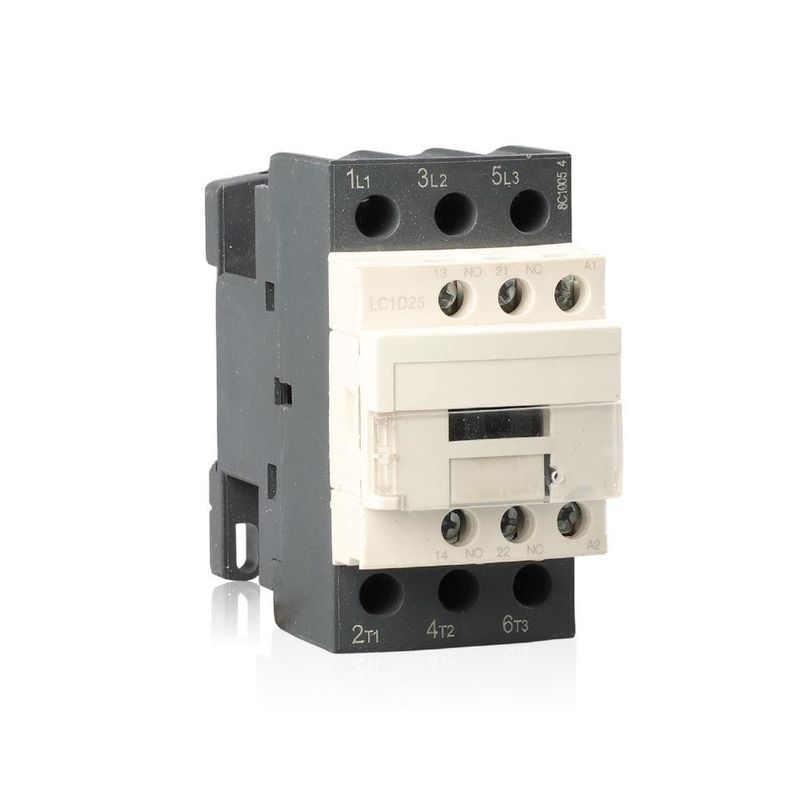

Điện áp cuộn dây 20A Công tắc khởi động động cơ AC220V/380V Công tắc tơ từ tính 3P+NO+NC Ac
Đặc trưng:
Gắn đường ray DIN.
Công tắc tơ AC thích hợp cho việc đóng và ngắt mạch đường dài.
Thường xuyên khởi động và điều khiển động cơ AC.
Mô hình và hàm ý:
Thông số chính và hiệu suất kỹ thuật:
Loại hình | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
Dòng điện định mức (A) | 20 | 20 | 25 | 32 | 40 | ||
Điện áp cách điện định mức (V) | 690 | ||||||
Điện áp chịu va đập định mức (KV) | 6 | ||||||
Công suất định mức | 10le | ||||||
Khả năng phá vỡ định mức | 8le | ||||||
người Ba Lan | 3 | ||||||
Liên lạc phụ trợ | 1KHÔNG + 1NC | ||||||
Dòng điện chịu được thời gian ngắn (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
AC-3 Dòng điện làm việc định mức (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
380V/400V | 9 | 12 | 18 | 25 | 32 | ||
660V/690V | 6,5 | 8,9 | 12 | 18 | 22 | ||
Công suất AC-3 của giai đoạn 3 động cơ lồng sóc (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5,5 | 7,5 | |
380V/400V | 4 | 5,5 | 7,5 | 11 | 15 | ||
660V/690V | 5,5 | 7,5 | 10 | 15 | 18,5 | ||
Tần suất hoạt động (lần/h) | tuổi thọ điện | 1200 | 600 | ||||
tuổi thọ cơ học | 3600 | ||||||
AC-3 Tuổi thọ điện (10000/lần) | 100 | 100 | 100 | 100 | 80 | ||
Tuổi thọ cơ học (10000/lần) | 1000 | 1000 | 1000 | 1000 | 800 | ||
Loại cầu chì được trang bị | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
Điện áp cung cấp điều khiển định mức Us(V) | 50/60Hz | 12~480 | |||||
phạm vi hoạt động | kéo vào | (85%~110%)Hệ thống +40℃ | |||||
phát hành | (20%~75%)Mỹ -5℃ | ||||||
Công suất trung bình cuộn dây xoay chiều (VA) | Bắt đầu | 70 | 110 | ||||
Duy trì | số 8 | 11 | |||||
lớp hiệu quả năng lượng | lớp 3 | ||||||
Tổn thất nhiệt (W) | 2~3 | 3~4 | |||||
Thời gian thực hiện (ms) | Đóng | 12~35 | |||||
Phá vỡ | 5~20 | ||||||
Hệ thống dây mạch chính | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1~4 | 1~4 | 1,5~6 | 1,5~10 | 2,5~10 |
2 cây gậy | 1~4 | 1~4 | 1,5~6 | 1,5~6 | 2,5~10 | ||
dây linh hoạt với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1~4 | 1~4 | 1~6 | 1~6 | 1~10 | |
2 cây gậy | 1~2,5 | 1~2,5 | 1~4 | 1~4 | 1,5~6 | ||
Dây cứng (㎟) | 1 gậy | 1~4 | 1~4 | 1,5~6 | 1,5~6 | 1,5~10 | |
2 cây gậy | 1~4 | 1~4 | 1,5~6 | 1,5~6 | 2,5~10 | ||
Kích thước vít buộc | M3.5 | M4 | |||||
Mô-men xoắn siết chặt (Nm) | 0,8 | 1.2 | |||||
Hệ thống dây vòng điều khiển | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 |
2 cây gậy | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
dây linh hoạt với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2 cây gậy | 1~2,5 | 1~2,5 | 1~2,5 | 1~2,5 | 1~2,5 | ||
Dây cứng (㎟) | 1 gậy | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | |
2 cây gậy | 1~4 | 1~4 | 1~4 | 1~4 | 1~4 | ||
Kích thước vít buộc | M3.5 | ||||||
Mô-men xoắn siết chặt (Nm) | 0,8 |
Ngoại hình và kích thước cài đặt:
Kích thước cài đặt:
Loại hình | tối đa | B tối đa | C tối đa | một | b | ∅ |
SC1-09~18 | 45 | 77 | 86 | 35 | 50/60 | 4,5 |
SC1-25~32 | 45 | 85 | 92 | 35 | 60/70 | 4,5 |
SC1-40~65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
SC1-80~95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
