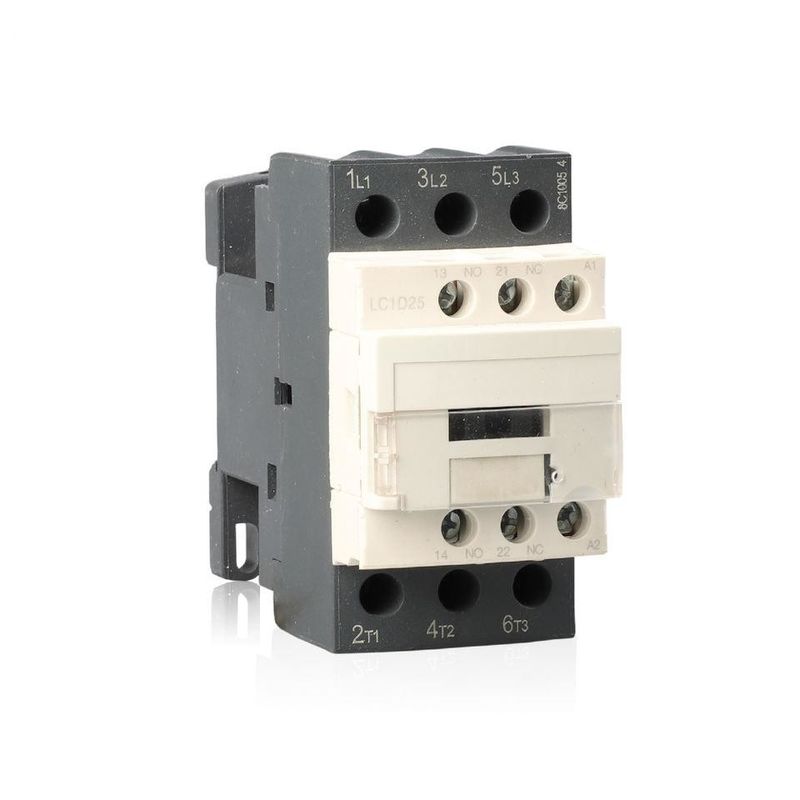

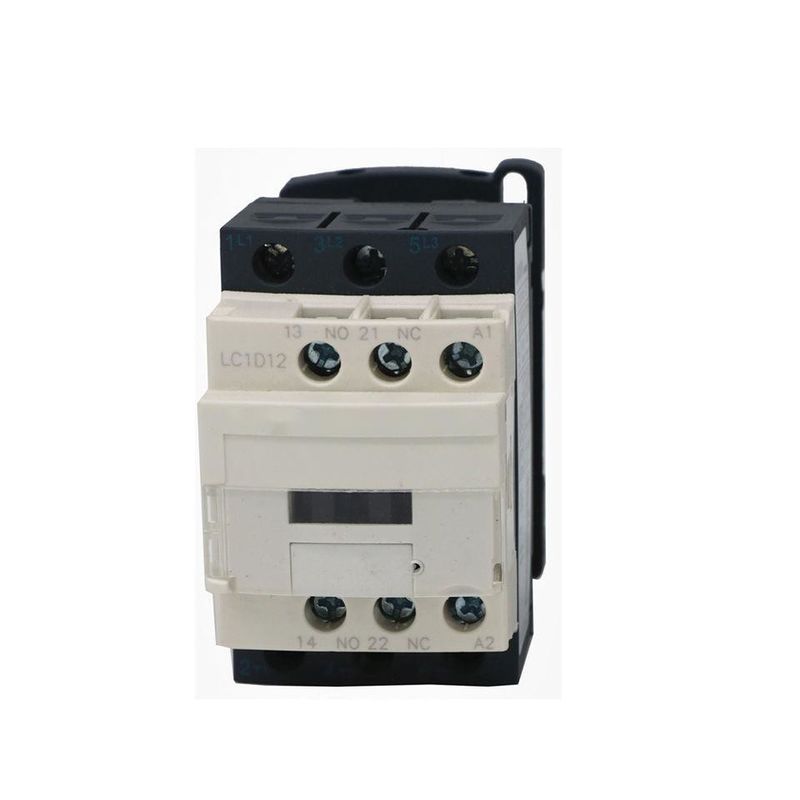

Điều khiển động cơ Công tắc tơ AC 18A 3 pha 24V 110V 220V 380V 50 60Hz Cuộn dây trong công tắc tơ
Chi tiết chung:
Mô hình và hàm ý:
Thông số chính và hiệu suất kỹ thuật:
| Loại hình | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Dòng điện định mức (A) | 20 | 20 | 25 | 32 | 40 | ||
| Điện áp cách điện định mức (V) | 690 | ||||||
| Điện áp chịu va đập định mức (KV) | 6 | ||||||
| Công suất định mức | 10le | ||||||
| Khả năng phá vỡ định mức | 8le | ||||||
| người Ba Lan | 3 | ||||||
| Liên lạc phụ trợ | 1KHÔNG + 1NC | ||||||
| Dòng điện chịu được thời gian ngắn (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 Dòng điện làm việc định mức (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6,5 | 8,9 | 12 | 18 | 22 | ||
| Công suất AC-3 của giai đoạn 3 động cơ lồng sóc (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5,5 | 7,5 | |
| 380V/400V | 4 | 5,5 | 7,5 | 11 | 15 | ||
| 660V/690V | 5,5 | 7,5 | 10 | 15 | 18,5 | ||
| Tần suất hoạt động (lần/h) | tuổi thọ điện | 1200 | 600 | ||||
| tuổi thọ cơ học | 3600 | ||||||
| AC-3 Tuổi thọ điện (10000/lần) | 100 | 100 | 100 | 100 | 80 | ||
| Tuổi thọ cơ học (10000/lần) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Loại cầu chì được trang bị | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| Điện áp cung cấp điều khiển định mức Us(V) | 50/60Hz | 12～480 | |||||
| Phạm vi hoạt động | kéo vào | (85%～110%)Hệ thống +40℃ | |||||
| phát hành | (20%～75%)Mỹ -5℃ | ||||||
| Công suất trung bình cuộn dây xoay chiều (VA) | Bắt đầu | 70 | 110 | ||||
| Duy trì | số 8 | 11 | |||||
| lớp hiệu quả năng lượng | lớp 3 | ||||||
| Tổn thất nhiệt (W) | 2～3 | 3～4 | |||||
| Thời gian thực hiện (ms) | Đóng | 12～35 | |||||
| Phá vỡ | 5～20 | ||||||
| Hệ thống dây mạch chính | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1～4 | 1～4 | 1,5～6 | 1,5～10 | 2,5～10 |
| 2 cây gậy | 1～4 | 1～4 | 1,5～6 | 1,5～6 | 2,5～10 | ||
| dây linh hoạt với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1～4 | 1～4 | 1～6 | 1～6 | 1～10 | |
| 2 cây gậy | 1～2,5 | 1～2,5 | 1～4 | 1～4 | 1,5～6 | ||
| Dây cứng (㎟) | 1 gậy | 1～4 | 1～4 | 1,5～6 | 1,5～6 | 1,5～10 | |
| 2 cây gậy | 1～4 | 1～4 | 1,5～6 | 1,5～6 | 2,5～10 | ||
| Kích thước vít buộc | M3.5 | M4 | |||||
| Mô-men xoắn siết chặt (Nm) | 0,8 | 1.2 | |||||
| Hệ thống dây vòng điều khiển | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 2 cây gậy | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| dây linh hoạt với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 cây gậy | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | ||
| Dây cứng (㎟) | 1 gậy | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 cây gậy | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| Kích thước vít buộc | M3.5 | ||||||
| Mô-men xoắn siết chặt (Nm) | 0,8 | ||||||
Ngoại hình và kích thước cài đặt:
Kích thước cài đặt:
| Loại hình | tối đa | B tối đa | C tối đa | một | b | ∅ |
| SC1-09～18 | 45 | 77 | 86 | 35 | 50/60 | 4,5 |
| SC1-25～32 | 45 | 85 | 92 | 35 | 60/70 | 4,5 |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
