| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | YOKG |
| Chứng nhận: | CE,TUV,CB |
| Số mô hình: | 3TF50 |
| Số lượng đặt hàng tối thiểu: | 100 chiếc |
| Giá bán: | negotiable |
| chi tiết đóng gói: | Mỗi đơn vị được đóng gói trong một hộp bên trong riêng lẻ |
| Thời gian giao hàng: | 15 ngày hoặc phụ thuộc vào đặt hàng QTYS |
| Điều khoản thanh toán: | L / C, D / P, T / T |
| Khả năng cung cấp: | 100000 chiếc mỗi tháng |
| Tên sản phẩm: | Công tắc từ Ac | Số cực: | 3 |
|---|---|---|---|
| Giai đoạn: | 3 | Điện áp định mức: | 24V-690V |
| Xếp hạng mạch chính: | 9A-630A | Tiêu chuẩn: | IEC60947-4-1 |
| Làm nổi bật: | Công tắc tơ điện từ tính AC,Công tắc tơ điện AC dòng CJX1,Công tắc tơ điện xoay chiều 220V |
||

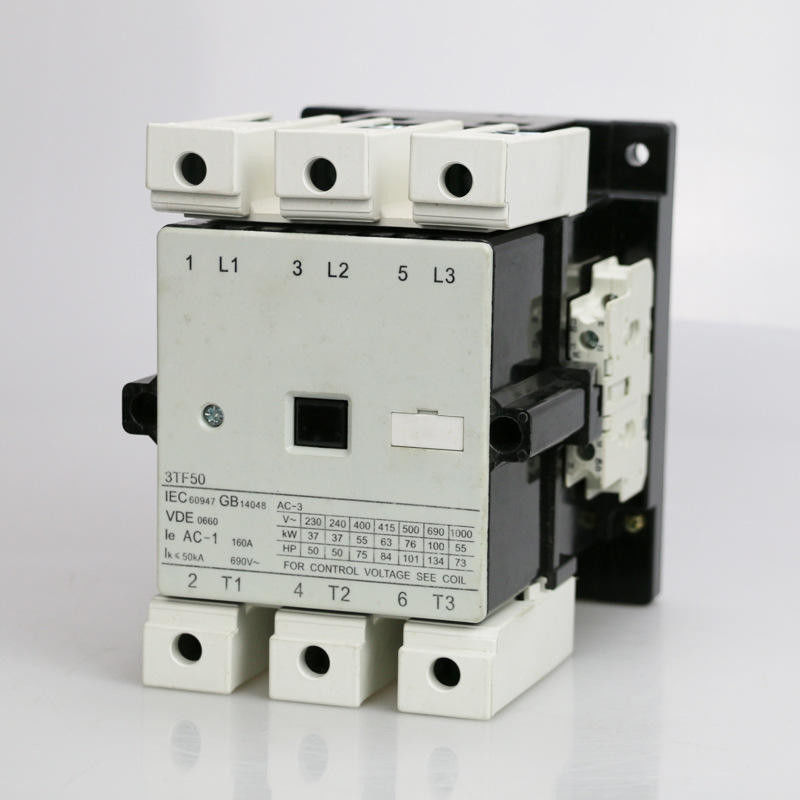

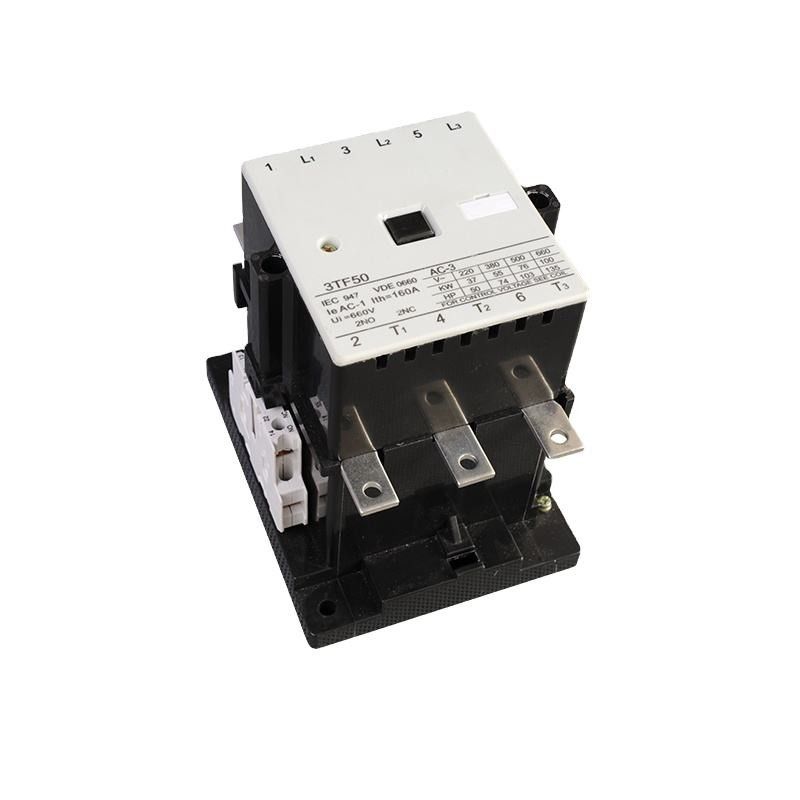

CJX1 Series 160A 24V 48V 110V 220V 380V AC Điện từ Khởi động từ
Ứng dụng:
Contactor AC dòng 3TF phù hợp với hệ thống điện có tần số AC 50/60Hz, điện áp hoạt động định mức lên đến 660V. Trong sử dụng AC-3, điện áp hoạt động định mức lên đến 380V, dòng điện hoạt động định mức lên đến 630A để đóng hoặc ngắt động cơ hoặc hệ thống từ xa. Chúng tạo thành bộ khởi động điện từ với bộ bảo vệ quá tải nhiệt hoặc mất pha phù hợp. Chúng được sản xuất theo tiêu chuẩn IEC 60947, BS 5424 & VDE 0660.
Các tiếp điểm phụ được bố trí tối đa 2NO+2NC. Nó sử dụng kết nối khóa linh hoạt giữa giá đỡ tiếp điểm và lõi.
Tất cả các sản phẩm thuộc dòng này có thể được lắp bằng vít, le≤32A contactor cũng có thể lắp bằng ray lắp.
Thông số chính và Hiệu suất kỹ thuật:
| Loại | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| Dòng gia nhiệt định mức (A) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| Điện áp cách điện định mức (V) | 690 | |||||||
| Điện áp chịu xung định mức (KV) | 6 | |||||||
| Khả năng đóng định mức | 10le | |||||||
| Khả năng ngắt định mức | 8le | |||||||
| Cực | 3 | |||||||
| Tiếp điểm phụ | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| Dòng chịu ngắn mạch (A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
Dòng làm việc định mức (A) |
380V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| Công suất động cơ điều khiển (KW) 50Hz |
AC-3 | 220V | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
| Tần số hoạt động (lần/h) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| Tuổi thọ điện (10000/lần) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| Tuổi thọ cơ khí (10000/lần) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| Dung sai điện áp làm việc của cuộn hút (AC) | (85%～110%)Us +40℃ | |||||||
| Công suất tiêu thụ của cuộn hút | Giữ (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| Đóng cắt (VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| Dòng nhiệt quy ước của tiếp điểm phụ (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Điện áp cách điện định mức của tiếp điểm phụ (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Dòng làm việc định mức của tiếp điểm phụ (A) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
Đặc điểm cấu trúc:
* Thiết kế an toàn chống điện, an toàn và đáng tin cậy hơn
* Đặc điểm thể tích nhỏ, trọng lượng nhẹ, buồng hồ quang kín, khoảng cách hồ quang điện nhỏ
* Cấu tạo dập hồ quang mới lạ, mài mòn tiếp điểm nhỏ, tuổi thọ điện cao
* Hoạt động của nam châm có nhiều ưu điểm như độ tin cậy cao, chống va đập, mỏi và các ưu điểm đáng kể khác
* Tiếp điểm có hai cặp tiếp điểm phụ thường đóng và thường mở, ngoài ra có thể lắp thêm tiếp điểm phụ
* Ngoài việc siết bằng vít, contactor có thể được siết bằng ray lắp tiêu chuẩn dài 35mm
Kích thước hình dáng và lắp đặt:
Kích thước lắp đặt:
| Loại | A max | B max | C max | a | b | ∅ |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6.5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6.5 |
Câu hỏi thường gặp:
1. Q: Bạn có catalogue không? Bạn có thể gửi cho tôi catalogue để kiểm tra tất cả các sản phẩm của bạn không?
A: Có, chúng tôi có catalogue sản phẩm. Vui lòng liên hệ với chúng tôi trực tuyến hoặc gửi Email để nhận catalogue.
2. Q: Bạn có thể sản xuất sản phẩm tùy chỉnh không?
A: Có. Chúng tôi đã sản xuất nhiều sản phẩm tùy chỉnh cho khách hàng trước đây. Về đóng gói tùy chỉnh, chúng tôi có thể đặt Logo hoặc thông tin khác của bạn lên bao bì. Không có vấn đề gì.
3. Q: Bạn có thể cung cấp mẫu không? Mẫu có miễn phí không?
A: Có, chúng tôi có thể cung cấp mẫu. Thông thường, chúng tôi cung cấp một số mẫu để thử nghiệm hoặc kiểm tra chất lượng.
Nhưng bạn phải trả phí vận chuyển. Nếu bạn cần nhiều mặt hàng, hoặc cần số lượng lớn hơn cho mỗi mặt hàng,
chúng tôi sẽ tính phí cho các mẫu.
