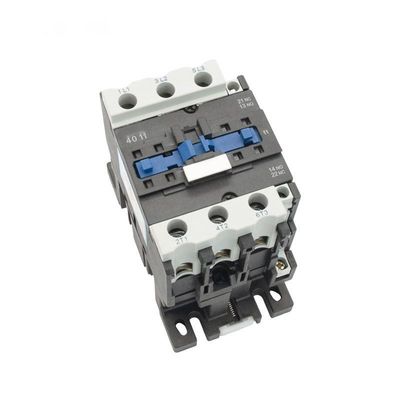

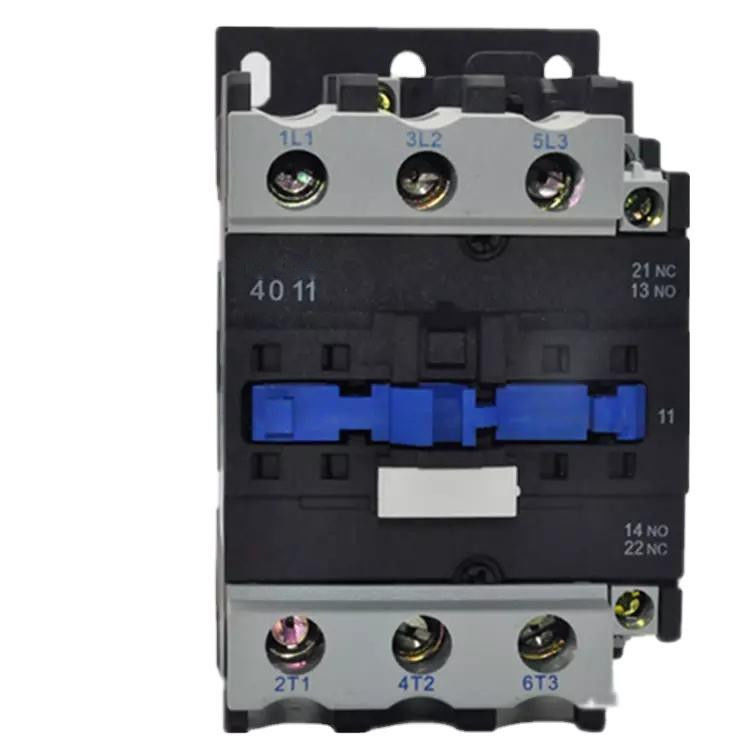

CJX2 AC Contactor 20A 25A 40A 125A 660V AC LC1-D Công tắc từ
Đăng kí:
Công tắc tơ AC Series SC phù hợp để sử dụng trong mạch điện lên đến điện áp định mức 660V AC 50 / 60Hz, dòng điện danh định lên đến 95A, để tạo, ngắt, thường xuyên khởi động và điều khiển động cơ AC.Kết hợp với khối tiếp điểm phụ, độ trễ hẹn giờ & thiết bị liên động máy, v.v.
Mô hình và Hàm ý:
Các thông số chính và Hiệu suất kỹ thuật:
Loại hình | SC40 | SC50 | SC65 | ||
Dòng điện làm nóng định mức (A) | 60 | 80 | 80 | ||
Điện áp cách điện định mức (V) | 690 | 690 | 690 | ||
Điện áp chịu va đập định mức (KV) | 6 | 6 | 6 | ||
Năng lực làm định mức | 10le | 10le | 10le | ||
Khả năng phá vỡ định mức | 8le | 8le | 8le | ||
Ba Lan | 3 | 3 | 3 | ||
Liên lạc phụ trợ | KHÔNG + NC | KHÔNG + NC | KHÔNG + NC | ||
Dòng điện chịu đựng trong thời gian ngắn (A) | 10S | 320 | 400 | 520 | |
Dòng điện làm việc định mức (A) | 380V | AC-3 | 40 | 50 | 65 |
AC-4 | 18,5 | 24 | 28 | ||
660V | AC-3 | 34 | 39 | 42 | |
AC-4 | 9 | 12 | 14 | ||
AC-3 công suất của giai đoạn 3 động cơ lồng sóc (AC-3) KW |
220V | 11 | 15 | 18,5 | |
380V | 18,5 | 22 | 30 | ||
660V | 30 | 37 | 37 | ||
Tần suất hoạt động (lần / h) | Cuộc sống điện | AC-3 | 600 | 600 | 600 |
AC-4 | 300 | 300 | 300 | ||
Cuộc sống cơ khí | 3600 | 3600 | 3600 | ||
Tuổi thọ điện (10000 / lần) | AC-3 | 80 | 60 | 60 | |
AC-4 | 15 | 15 | 15 | ||
Tuổi thọ cơ học (10000 / lần) | 800 | 800 | 800 | ||
Loại cầu chì được trang bị | RT16-63 | RT16-80 | RT16-80 | ||
Điện áp cung cấp điều khiển định mức Us (V) | 50 / 60Hz | 12 ~ 480 | 12 ~ 480 | 12 ~ 480 | |
Phạm vi hoạt động | Kéo vào | (85% ~ 110%) Chúng tôi + 40 ℃ | (85% ~ 110%) Chúng tôi + 40 ℃ | (85% ~ 110%) Chúng tôi + 40 ℃ | |
Phát hành | (20% ~ 75%) Chúng tôi -5 ℃ | (20% ~ 75%) Chúng tôi -5 ℃ | (20% ~ 75%) Chúng tôi -5 ℃ | ||
Công suất trung bình của cuộn dây ac (VA) | Bắt đầu | 200 | 200 | 200 | |
Duy trì | 20 | 20 | 20 | ||
Lớp hiệu quả năng lượng | lớp 3 | lớp 3 | lớp 3 | ||
Tổn thất nhiệt (W) | 6 ~ 10 | 6 ~ 10 | 6 ~ 10 | ||
Thời gian khởi động (mili giây) | Đóng | 20 ~ 25 | 20 ~ 25 | 20 ~ 25 | |
Phá vỡ | 8 ~ 15 | 8 ~ 15 | 8 ~ 15 | ||
Dây mạch chính | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 2,5 ~ 25 | 2,5 ~ 25 | 2,5 ~ 25 |
2 que | 2,5 ~ 16 | 2,5 ~ 16 | 2,5 ~ 16 | ||
dây dẻo với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 2,5 ~ 25 | 2,5 ~ 25 | 2,5 ~ 25 | |
2 que | 2,5 ~ 10 | 2,5 ~ 10 | 2,5 ~ 10 | ||
Dây cứng (㎟) | 1 gậy | 2,5 ~ 25 | 2,5 ~ 25 | 2,5 ~ 25 | |
2 que | 2,5 ~ 16 | 2,5 ~ 16 | 2,5 ~ 16 | ||
Chốt kích thước vít | M8 | M8 | M8 | ||
Mô-men xoắn siết chặt (Nm) | 3.5 | 3.5 | 3.5 | ||
Hệ thống dây vòng điều khiển | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 |
2 que | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | ||
dây dẻo với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | |
2 que | 1 ~ 2,5 | 1 ~ 2,5 | 1 ~ 2,5 | ||
Dây cứng (㎟) | 1 gậy | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | |
2 que | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | ||
Chốt kích thước vít | M3,5 | M3,5 | M3,5 | ||
Mô-men xoắn siết chặt (Nm) | 0,8 | 0,8 | 0,8 |
Đặc điểm cấu trúc:
Ứng dụng: Akhối tiếp điểm phụ, khối tiếp điểm thời gian và khối tiếp điểm giới hạn dòng điện, và khối tiếp điểm nhiệt, sau đó là các sản phẩm phái sinh khác;
Đặc điểm: khối lượng nhỏ, trọng lượng nhẹ, ít tổn thất điện năng, tuổi thọ cao và an toàn và đáng tin cậy, v.v.;
Cài đặt: Tanh ta tiêu chuẩn lắp đặt đường ray 35mm (sc09 ~ 95) và tiêu chuẩn lắp đặt đường ray 75mm (SC40 ~ 95), hoặc vít
Công tắc tơ có thể được trang bị tiếp điểm phụ 1NO hoặc tiếp điểm phụ 1NC (nhỏ hơn 32A), và tiếp điểm phụ 1NO + tiếp điểm phụ 1NC (hơn 40A).Ngoài ra, nó có thể được trang bị khối công tắc tơ phụ F4 (2block hoặc 4block);
Kích thước cài đặt:
A max | Tối đa B | C tối đa | một | b | ∅ |
77 | 129 | 116 | 40 | 100/110 | 6,5 |
Câu hỏi thường gặp:
1. Bạn có cung cấp mẫu?nó là miễn phí hay bổ sung?
Có, chúng tôi có thể cung cấp một mẫu miễn phí tùy thuộc vào loại sản phẩm.
2. Chúng tôi có thể in logo / trang web / tên công ty của chúng tôi trên các sản phẩm không?
Có, OEM và ODM có sẵn
3. những gì là thời gian dẫn cho đặt hàng thường xuyên?
7-15 ngày đối với số lượng đặt hàng ít hơn 2000 chiếc;Đối với số lượng nhiều hơn, chúng tôi có thể thương lượng về nó.
4. Bạn có kiểm tra các thành phẩm?
Sản phẩm của chúng tôi 100% tự kiểm tra và thử nghiệm trước khi đóng gói
5. Sản phẩm chính của bạn là gì?
Các sản phẩm chính của chúng tôi bao gồm cContactors và bộ ngắt mạch.Chúng tôi cũng có các thiết bị điện áp thấp khác như các sản phẩm nhỏ của chúng tôi.
6. Làm Thế Nào về các điều khoản thanh toán?
30% tiền gửi, số dư thanh toán còn lại so với bản sao B / L.
