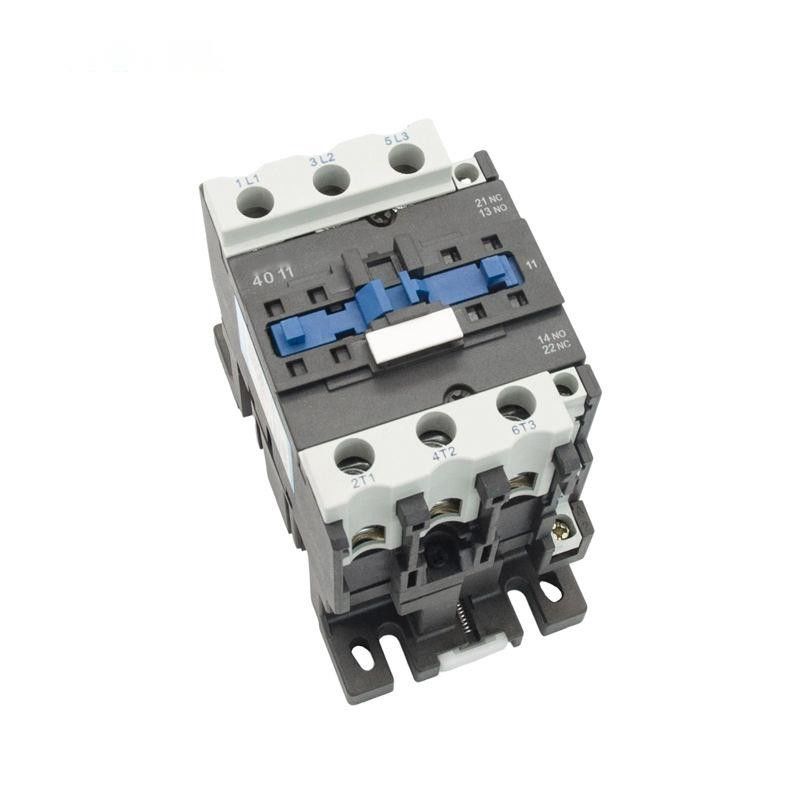

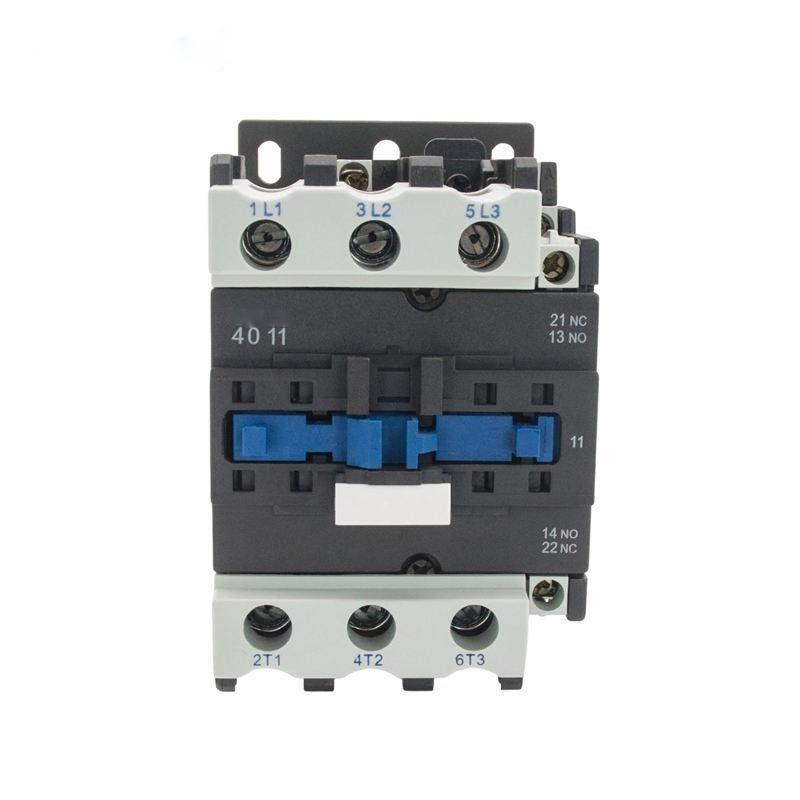

Công tắc tơ từ tính 60A điện áp thấp AC 50 / 60Hz 220V 380V 400V 500V 9A-95A
Đăng kí:
Công tắc tơ AC dòng SC (sau đây gọi là công tắc tơ) phù hợp để sử dụng trong các mạch có điện áp danh định lên đến 690V AC 50 HZ hoặc 60 HZ, dòng điện danh định lên đến 95A, để chế tạo, ngắt, thường xuyên khởi động và điều khiển động cơ xoay chiều.Kết hợp với rơ le nhiệt, nó trở thành bộ khởi động điện từ để bảo vệ các mạch quá tải.
Công tắc tơ loạt này phù hợp với GB 14048, IEC60947-4-1
Mô hình và Hàm ý:
Các thông số chính và Hiệu suất kỹ thuật:
Loại hình | SC40 | SC50 | SC65 | ||
Dòng điện làm nóng định mức (A) | 60 | 80 | 80 | ||
Điện áp cách điện định mức (V) | 690 | 690 | 690 | ||
Điện áp chịu va đập định mức (KV) | 6 | 6 | 6 | ||
Năng lực làm định mức | 10le | 10le | 10le | ||
Khả năng phá vỡ định mức | 8le | 8le | 8le | ||
Ba Lan | 3 | 3 | 3 | ||
Liên lạc phụ trợ | KHÔNG + NC | KHÔNG + NC | KHÔNG + NC | ||
Dòng điện chịu đựng trong thời gian ngắn (A) | 10S | 320 | 400 | 520 | |
Dòng điện làm việc định mức (A) | 380V | AC-3 | 40 | 50 | 65 |
AC-4 | 18,5 | 24 | 28 | ||
660V | AC-3 | 34 | 39 | 42 | |
AC-4 | 9 | 12 | 14 | ||
AC-3 công suất của giai đoạn 3 động cơ lồng sóc (AC-3) KW |
220V | 11 | 15 | 18,5 | |
380V | 18,5 | 22 | 30 | ||
660V | 30 | 37 | 37 | ||
Tần suất hoạt động (lần / h) | Cuộc sống điện | AC-3 | 600 | 600 | 600 |
AC-4 | 300 | 300 | 300 | ||
Cuộc sống cơ khí | 3600 | 3600 | 3600 | ||
Tuổi thọ điện (10000 / lần) | AC-3 | 80 | 60 | 60 | |
AC-4 | 15 | 15 | 15 | ||
Tuổi thọ cơ học (10000 / lần) | 800 | 800 | 800 | ||
Loại cầu chì được trang bị | RT16-63 | RT16-80 | RT16-80 | ||
Điện áp cung cấp điều khiển định mức Us (V) | 50 / 60Hz | 12 ~ 480 | 12 ~ 480 | 12 ~ 480 | |
Phạm vi hoạt động | Kéo vào | (85% ~ 110%) Chúng tôi + 40 ℃ | (85% ~ 110%) Chúng tôi + 40 ℃ | (85% ~ 110%) Chúng tôi + 40 ℃ | |
Phát hành | (20% ~ 75%) Chúng tôi -5 ℃ | (20% ~ 75%) Chúng tôi -5 ℃ | (20% ~ 75%) Chúng tôi -5 ℃ | ||
Công suất trung bình của cuộn dây ac (VA) | Bắt đầu | 200 | 200 | 200 | |
Duy trì | 20 | 20 | 20 | ||
Lớp hiệu quả năng lượng | lớp 3 | lớp 3 | lớp 3 | ||
Tổn thất nhiệt (W) | 6 ~ 10 | 6 ~ 10 | 6 ~ 10 | ||
Thời gian khởi động (mili giây) | Đóng | 20 ~ 25 | 20 ~ 25 | 20 ~ 25 | |
Phá vỡ | 8 ~ 15 | 8 ~ 15 | 8 ~ 15 | ||
Dây mạch chính | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 2,5 ~ 25 | 2,5 ~ 25 | 2,5 ~ 25 |
2 que | 2,5 ~ 16 | 2,5 ~ 16 | 2,5 ~ 16 | ||
dây dẻo với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 2,5 ~ 25 | 2,5 ~ 25 | 2,5 ~ 25 | |
2 que | 2,5 ~ 10 | 2,5 ~ 10 | 2,5 ~ 10 | ||
Dây cứng (㎟) | 1 gậy | 2,5 ~ 25 | 2,5 ~ 25 | 2,5 ~ 25 | |
2 que | 2,5 ~ 16 | 2,5 ~ 16 | 2,5 ~ 16 | ||
Chốt kích thước vít | M8 | M8 | M8 | ||
Mô-men xoắn siết chặt (Nm) | 3.5 | 3.5 | 3.5 | ||
Hệ thống dây vòng điều khiển | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 |
2 que | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | ||
dây dẻo với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | |
2 que | 1 ~ 2,5 | 1 ~ 2,5 | 1 ~ 2,5 | ||
Dây cứng (㎟) | 1 gậy | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | |
2 que | 1 ~ 4 | 1 ~ 4 | 1 ~ 4 | ||
Chốt kích thước vít | M3,5 | M3,5 | M3,5 | ||
Mô-men xoắn siết chặt (Nm) | 0,8 | 0,8 | 0,8 |
Đặc điểm cấu trúc:
Ứng dụng: Akhối tiếp điểm phụ, khối tiếp điểm thời gian và khối tiếp điểm giới hạn dòng điện, và khối tiếp điểm nhiệt, sau đó là các sản phẩm phái sinh khác;
Đặc điểm: khối lượng nhỏ, trọng lượng nhẹ, ít tổn thất điện năng, tuổi thọ cao và an toàn và đáng tin cậy, v.v.;
Cài đặt: Tanh ta tiêu chuẩn lắp đặt đường ray 35mm (sc09 ~ 95) và tiêu chuẩn lắp đặt đường ray 75mm (SC40 ~ 95), hoặc vít
Công tắc tơ có thể được trang bị tiếp điểm phụ 1NO hoặc tiếp điểm phụ 1NC (nhỏ hơn 32A), và tiếp điểm phụ 1NO + tiếp điểm phụ 1NC (hơn 40A).Ngoài ra, nó có thể được trang bị khối công tắc tơ phụ F4 (2block hoặc 4block);
Kích thước cài đặt:
A max | Tối đa B | C tối đa | một | b | ∅ |
77 | 129 | 116 | 40 | 100/110 | 6,5 |
Câu hỏi thường gặp:
1. Bạn có cung cấp mẫu?nó là miễn phí hay bổ sung?
Có, chúng tôi có thể cung cấp một mẫu miễn phí tùy thuộc vào loại sản phẩm.
2. Chúng tôi có thể in logo / trang web / tên công ty của chúng tôi trên các sản phẩm không?
Có, OEM và ODM có sẵn
3. những gì là thời gian dẫn cho đặt hàng thường xuyên?
7-15 ngày đối với số lượng đặt hàng ít hơn 2000 chiếc;Đối với số lượng nhiều hơn, chúng tôi có thể thương lượng về nó.
4. Bạn có kiểm tra các thành phẩm?
Sản phẩm của chúng tôi 100% tự kiểm tra và thử nghiệm trước khi đóng gói
5. Làm Thế Nào về các điều khoản thanh toán?
30% tiền gửi, số dư thanh toán còn lại so với bản sao B / L.
