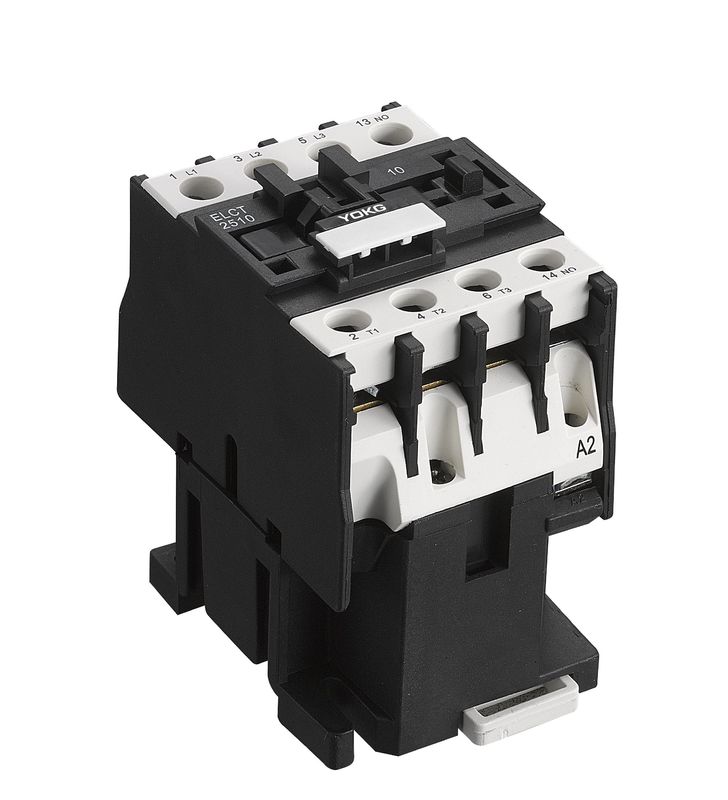

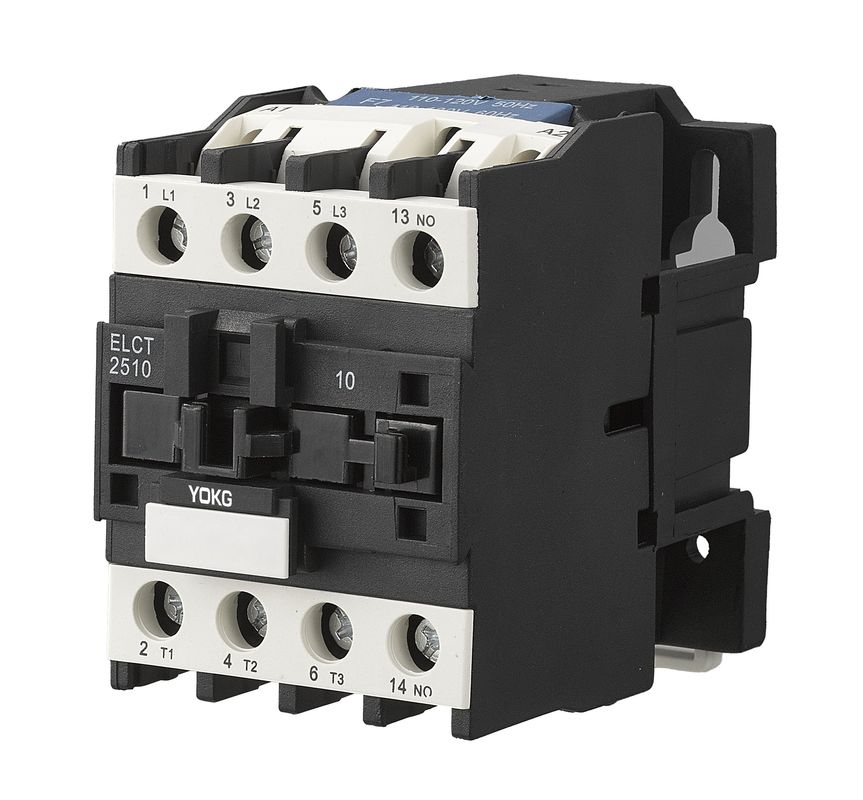

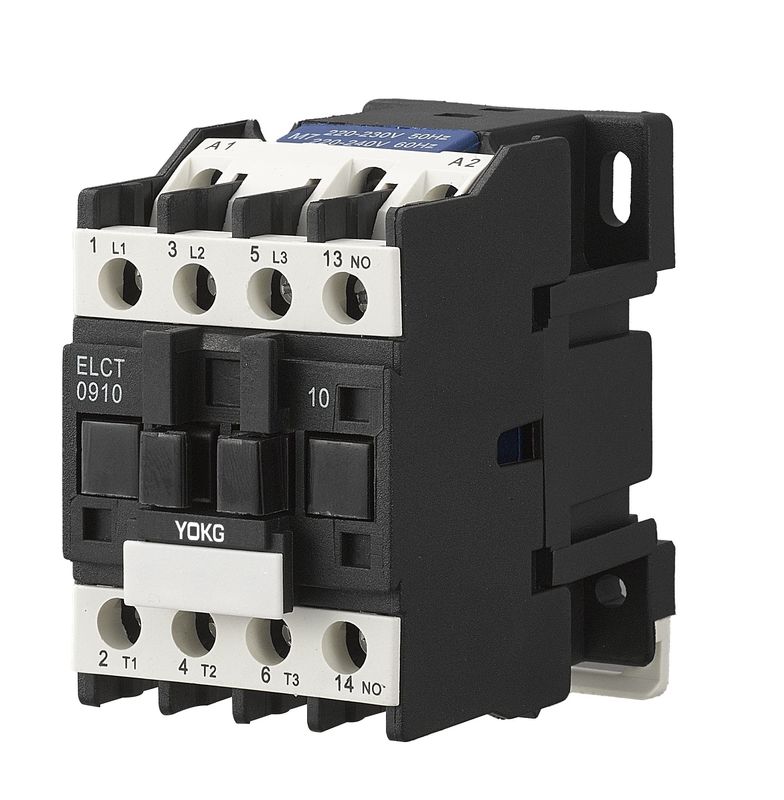

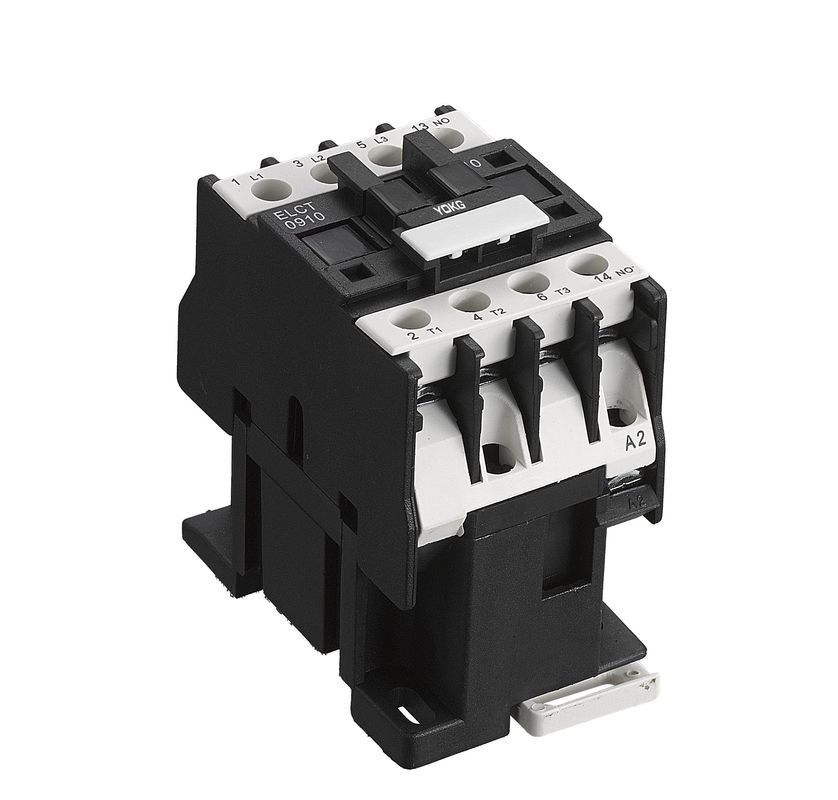

Công tắc tơ 4 cực Ac 3P 50A 690V 1NO hoặc 1NC Công tắc tơ điện 50hz 60hz
Ứng dụng:
Công tắc tơ AC dòng SC (sau đây gọi là công tắc tơ) phù hợp để sử dụng trong các mạch có điện áp danh định 690V AC 50 HZ hoặc 60 HZ, dòng điện danh định lên đến 95A, để chế tạo, ngắt, thường xuyên khởi động và điều khiển động cơ AC.Kết hợp với rơ le nhiệt, nó trở thành bộ khởi động điện từ để bảo vệ các mạch quá tải.
Công tắc tơ loạt này phù hợp với GB 14048, IEC60947-4-1
Chung:
Nhiệt độ không khí xung quanh: ≤-5 ℃ - + 40 ℃
Độ cao: ≤ 2000m;
Mức độ ô nhiễm: Loại 3
Hạng mục cài đặt: III
Mức độ bảo vệ: IP20
Tính năng: Khối lượng nhỏ, trọng lượng nhẹ, ít hao tổn điện năng, tuổi thọ cao, an toàn và đáng tin cậy
Ứng dụng: Khối tiếp điểm phụ, rơ le thời gian, khối tiếp điểm giới hạn dòng điện, rơ le nhiệt, v.v.
Lắp đặt: đường ray din 35mm (SC09 ~ 95), đường ray loãng 75MM (SC40 ~ 95), vít
Mô hình và Hàm ý:
Các thông số chính và Hiệu suất kỹ thuật:
Thể loại | SC25 | ||
Dòng điện làm nóng định mức (A) | 40 | ||
Điện áp cách điện định mức (V) | 690 | ||
Điện áp chịu va đập định mức (KV) | 6 | ||
Năng lực làm định mức | 10le | ||
Khả năng phá vỡ định mức | 8le | ||
Ba Lan | 3 | ||
Liên lạc phụ trợ | KHÔNG / NC | ||
Dòng điện chịu đựng trong thời gian ngắn (A) | 10S | 200 | |
Định mức làm việc hiện tại (A) | 380V | AC-3 | 25 |
AC-4 | 8.5 | ||
660V | AC-3 | 18 | |
AC-4 | 4.4 | ||
AC-3 công suất của giai đoạn 3 động cơ lồng sóc (AC-3) KW |
220V | 5.5 | |
380V | 11 | ||
660V | 15 | ||
Tần suất hoạt động (lần / h) | Cuộc sống điện | AC-3 | 600 |
AC-4 | 300 | ||
Cuộc sống cơ khí | 3600 | ||
Tuổi thọ điện (10000 / lần) | AC-3 | 100 | |
AC-4 | 20 | ||
Tuổi thọ cơ học (10000 / lần) | 1000 | ||
Loại cầu chì được trang bị | RT16-40 | ||
Điện áp cung cấp điều khiển định mức Us (V) | 50 / 60Hz | 12 ~ 480 | |
Phạm vi hoạt động | Kéo vào | (85% ~ 110%) Chúng tôi + 40 ℃ | |
Phát hành | (20% ~ 75%) Chúng tôi -5 ℃ | ||
Công suất trung bình của cuộn dây ac (VA) | Bắt đầu | 110 | |
Duy trì | 11 | ||
Lớp hiệu quả năng lượng | lớp 3 | ||
Tổn thất nhiệt (W) | 3 ~ 4 | ||
Thời gian khởi động (mili giây) | Đóng | 12 ~ 25 | |
Nghỉ | 5 ~ 20 | ||
Dây mạch chính | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1,5 ~ 10 |
2 que tính | 1,5 ~ 6 | ||
dây dẻo với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ~ 6 | |
2 que tính | 1 ~ 4 | ||
Dây cứng (㎟) | 1 gậy | 1,5 ~ 6 | |
2 que tính | 1,5 ~ 6 | ||
Chốt kích thước vít | M4 | ||
Siết chặt mô-men xoắn (Nm) | 1,2 | ||
Hệ thống dây vòng điều khiển | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ~ 4 |
2 que tính | 1 ~ 4 | ||
dây dẻo với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ~ 4 | |
2 que tính | 1 ~ 2,5 | ||
Dây cứng (㎟) | 1 gậy | 1 ~ 4 | |
2 que tính | 1 ~ 4 | ||
Chốt kích thước vít | M3,5 | ||
Siết chặt mô-men xoắn (Nm) | 0,8 |
Kích thước cài đặt:
A max | Tối đa B | C tối đa | Một | b | ∅ |
57 | 86 | 95 | 40 | 48 | 4,5 |
