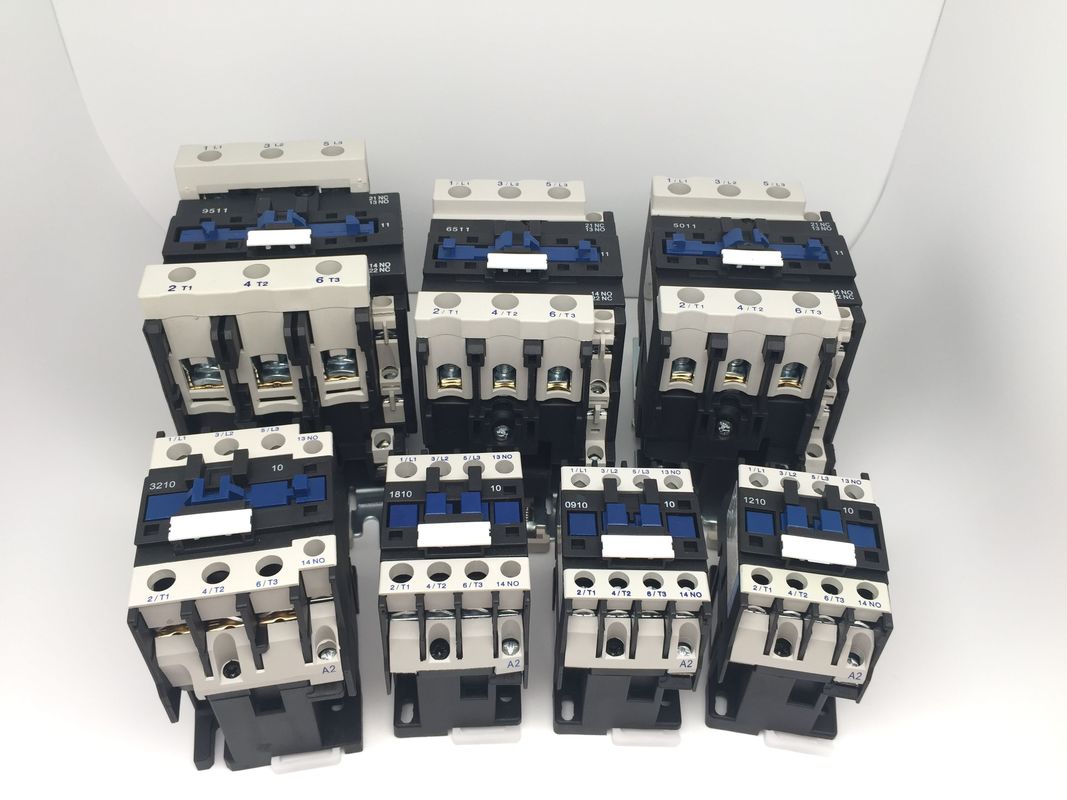

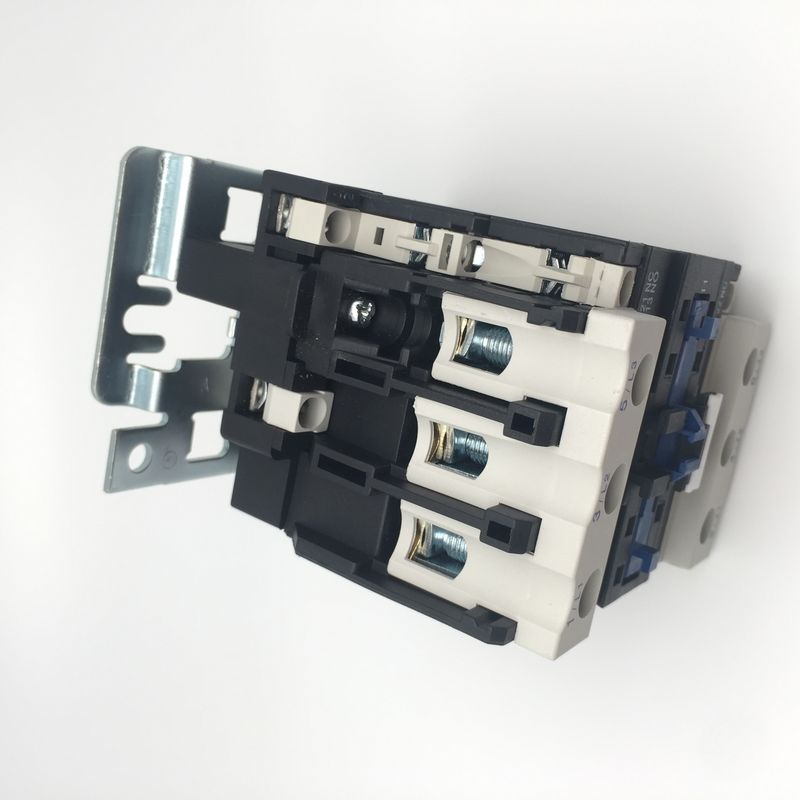

Công tắc tơ từ tính OEM ODM Ac 3 pha 40A 220v 380 Vac Công tắc tơ từ tính
Đặc trưng:
Sản phẩm này được làm bằng cấu trúc vừa vặn hoàn toàn bằng nhựa và tận dụng độ đàn hồi của chính nhựa.Nó giúp tiết kiệm công việc và thời gian cũng như vật liệu mà không cần vít và dụng cụ đặc biệt để gắn hoặc tháo.
Kết hợp với khối tiếp điểm phụ, bộ định thời trễ & thiết bị khóa liên động cơ học, v.v., nó trở thành bộ tiếp điểm trễ, bộ tiếp điểm khóa liên động cơ khí.Với rơ le nhiệt, nó được kết hợp thành bộ khởi động điện từ.
Mô hình và Hàm ý:
Các thông số chính và Hiệu suất kỹ thuật:
| Loại | SC25 | ||
| Dòng điện làm nóng định mức (A) | 40 | ||
| Điện áp cách điện định mức (V) | 690 | ||
| Điện áp chịu va đập định mức (KV) | 6 | ||
| Năng lực làm định mức | 10le | ||
| Khả năng phá vỡ định mức | 8le | ||
| Ba Lan | 3 | ||
| Liên lạc phụ trợ | KHÔNG / NC | ||
| Dòng điện chịu đựng trong thời gian ngắn (A) | 10S | 200 | |
| Định mức làm việc hiện tại (A) | 380V | AC-3 | 25 |
| AC-4 | 8.5 | ||
| 660V | AC-3 | 18 | |
| AC-4 | 4.4 | ||
| AC-3 công suất của giai đoạn 3 động cơ lồng sóc (AC-3) KW |
220V | 5.5 | |
| 380V | 11 | ||
| 660V | 15 | ||
| Tần suất hoạt động (lần / h) | Cuộc sống điện | AC-3 | 600 |
| AC-4 | 300 | ||
| Cuộc sống cơ khí | 3600 | ||
| Tuổi thọ điện (10000 / lần) | AC-3 | 100 | |
| AC-4 | 20 | ||
| Tuổi thọ cơ học (10000 / lần) | 1000 | ||
| Loại cầu chì được trang bị | RT16-40 | ||
| Điện áp cung cấp điều khiển định mức Us (V) | 50 / 60Hz | 12 ~ 480 | |
| Phạm vi hoạt động | Kéo vào | (85% ~ 110%) Chúng tôi + 40 ℃ | |
| Phát hành | (20% ~ 75%) Chúng tôi -5 ℃ | ||
| Công suất trung bình của cuộn dây ac (VA) | Khởi đầu | 110 | |
| Duy trì | 11 | ||
| Lớp hiệu quả năng lượng | lớp 3 | ||
| Tổn thất nhiệt (W) | 3 ~ 4 | ||
| Thời gian khởi động (mili giây) | Đóng | 12 ~ 25 | |
| Nghỉ | 5 ~ 20 | ||
| Dây mạch chính | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1,5 ～ 10 |
| 2 que tính | 1,5 ～ 6 | ||
| dây dẻo với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ～ 6 | |
| 2 que tính |
1 ～ 4 |
||
| Dây cứng (㎟) | 1 gậy | 1,5 ～ 6 | |
| 2 que tính |
1,5 ～ 6 |
||
| Chốt kích thước vít | M4 | ||
| Siết chặt mô-men xoắn (Nm) | 1,2 | ||
| Hệ thống dây vòng điều khiển | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ～ 4 |
| 2 que tính | 1 ～ 4 | ||
| dây dẻo với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ～ 4 | |
| 2 que tính | 1 ～ 2,5 | ||
| Dây cứng (㎟) | 1 gậy | 1 ～ 4 | |
| 2 que tính | 1 ～ 4 | ||
| Chốt kích thước vít | M3,5 | ||
| Siết chặt mô-men xoắn (Nm) | 0,8 |
||
| Cài đặt | Lắp đặt đường ray Din hoặc vít |
| Chứng nhận | CE, CB, TUV |
| Tiêu chuẩn | IEC 60947-1, IEC 60947-4-1 |
| Machanical Life | 1000 |
| Tần suất hoạt động | 300-1200 lần / giờ |
| Nhiệt độ môi trường xung quanh | -5 ℃ ~ + 40 ℃ |
| Công suất dây (mm) | 1,5-35 |
| Độ cao | ≤ 2000m |
| Trình độ bảo vệ | IP20 |
| Có thể được lắp đặt với khối tiếp điểm phụ, rơ le thời gian và khối tiếp điểm giới hạn dòng điện, và rơ le nhiệt | |
| Khối lượng nhỏ, trọng lượng nhẹ, ít hao phí điện năng, tuổi thọ cao và độ an toàn, tin cậy | |
| Có thể được trang bị tiếp điểm phụ 1NO hoặc tiếp điểm phụ 1NC (ít hơn 32A), và tiếp điểm phụ 1NO + tiếp điểm phụ 1NC (hơn 40A).Ngoài ra, nó có thể được trang bị khối công tắc tơ phụ F4 (2 khối hoặc 4 khối) | |
Kích thước cài đặt:
| A max | Tối đa B | C tối đa | Một | b | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4,5 |
