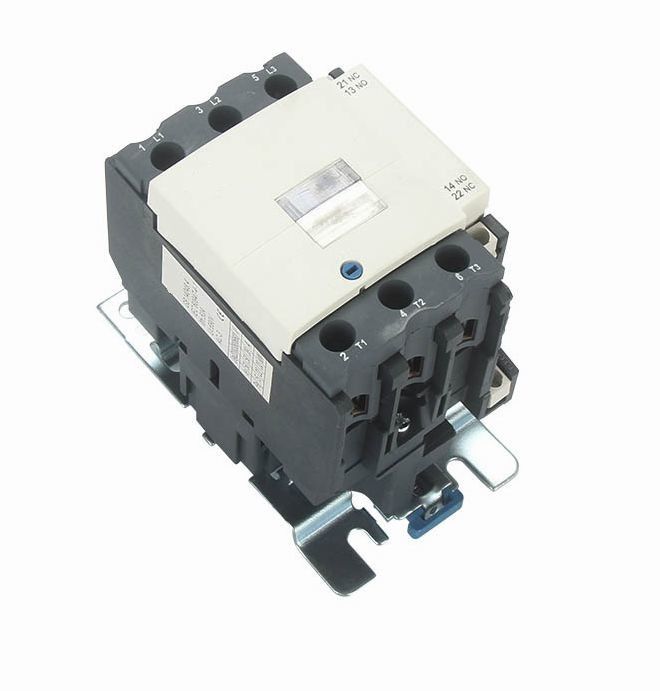

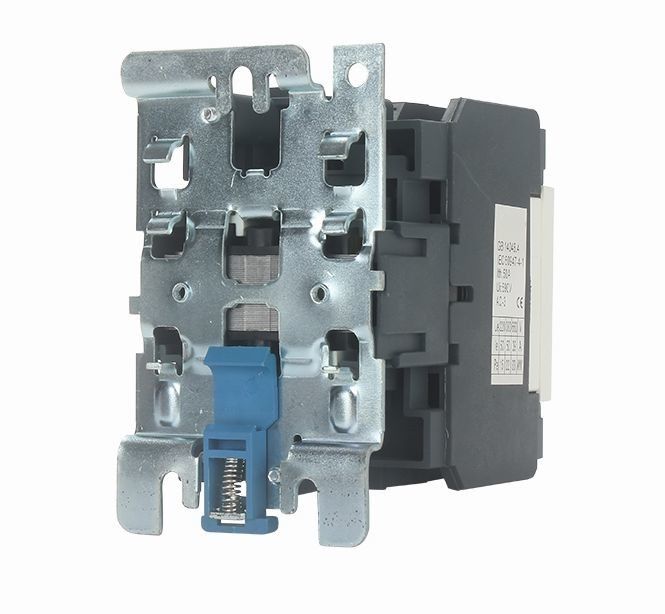

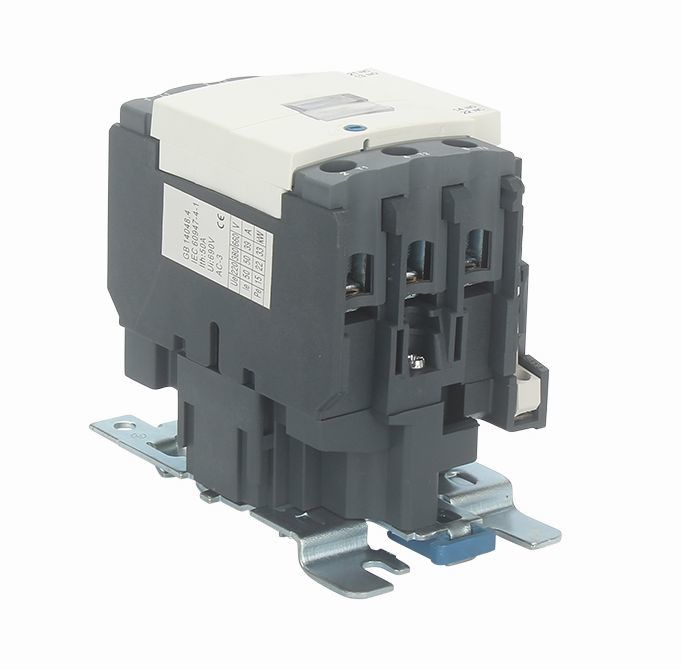

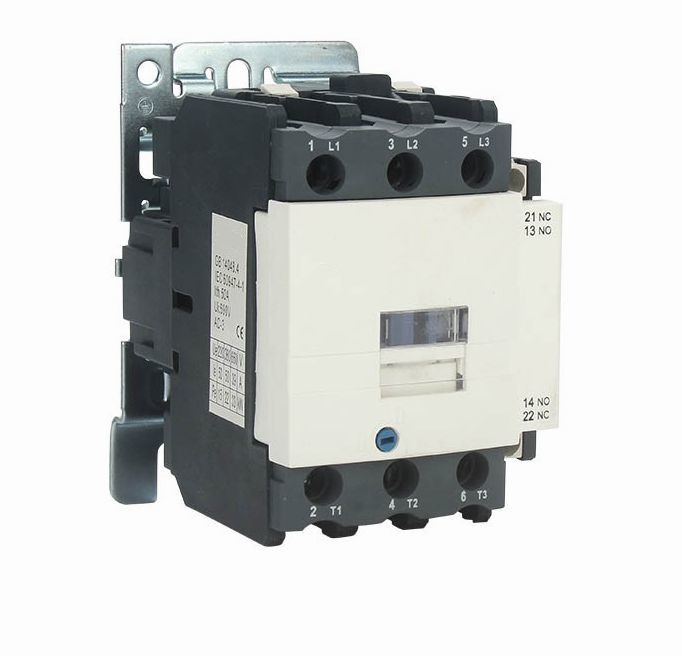

IEC60947 Công tắc tơ Telemecanique SC1-40 ~ 65 SC180 ~ 95 Công tắc tơ từ tính AC
Tổng quan:
Cài đặt: Lắp đặt đường ray Din / vít
Chứng nhận: CE, CB, TUV
Tiêu chuẩn: IEC 60947-1, IEC 60947-4-1
Nhiệt độ môi trường: -5 ℃ ~ + 40 ℃
Khả năng đi dây (mm):1,5-35
Tính thường xuyên:50 / 60Hz
Độ cao:≤ 2000m
Mức độ ô nhiễm:Lớp 3
Hạng mục cài đặt:III
Trình độ bảo vệ:IP20
Các tính năng: Với thiết kế che bụi, contactor có đặc điểm là an toàn hơn, đáng tin cậy hơn và nó cũng có thể kéo dài tuổi thọ.
Chúng có khối lượng nhỏ, trọng lượng nhẹ, ít hao phí điện năng, tuổi thọ cao và an toàn, đáng tin cậy.Có thể được lắp đặt với khối tiếp điểm phụ, khối tiếp điểm thời gian và khối tiếp điểm giới hạn dòng điện, và rơ le nhiệt.
Mô hình và Hàm ý:
Các thông số chính và Hiệu suất kỹ thuật:
| Loại | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| Dòng điện làm nóng định mức (A) | 50 | 60 | 80 | 110 | 110 | ||
| Điện áp cách điện định mức (V) | 690 | ||||||
| Điện áp chịu va đập định mức (KV) | 6 | ||||||
| Năng lực làm định mức | 10le | ||||||
| Khả năng phá vỡ định mức | 8le | ||||||
| Ba Lan | 3 | ||||||
| Liên lạc phụ trợ | 1NO + 1NC | ||||||
| Dòng điện chịu đựng trong thời gian ngắn (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 Định mức làm việc hiện tại (A) |
220V / 230V | 40 | 50 | 65 | 80 | 95 | |
| 380V / 400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V / 690V | 34 | 39 | 42 | 49 | 49 | ||
| AC-3 công suất của giai đoạn 3 động cơ lồng sóc (AC-3) KW |
220V / 230V | 11 | 15 | 18,5 | 22 | 25 | |
| 380V / 400V | 18,5 | 22 | 30 | 37 | 45 | ||
| 660V / 690V | 30 | 33 | 37 | 45 | 45 | ||
| Tần suất hoạt động (lần / h) | Cuộc sống điện | 600 | |||||
| Cuộc sống cơ khí | 3600 | ||||||
| AC-3 Tuổi thọ điện (10000 / lần) | 80 | 60 | 60 | 60 | 60 | ||
| Tuổi thọ cơ học (10000 / lần) | 800 | 800 | 800 | 600 | 600 | ||
| Loại cầu chì được trang bị | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| Điện áp cung cấp điều khiển định mức Us (V) | 50 / 60Hz | 12 ～ 480 | |||||
| Phạm vi hoạt động | Kéo vào | (85% ～ 110%) Chúng tôi + 40 ℃ | |||||
| Phát hành | (20% ～ 75%) Chúng tôi -5 ℃ | ||||||
| Công suất trung bình của cuộn dây ac (VA) | Khởi đầu | 200 | |||||
| Duy trì | 20 | ||||||
| Lớp hiệu quả năng lượng | lớp 3 | ||||||
| Tổn thất nhiệt (W) | 6 ～ 10 | ||||||
| Thời gian khởi động (mili giây) | Đóng | 20 ～ 25 | 20 ～ 35 | ||||
| Nghỉ | 8 ～ 15 | 8 ～ 20 | |||||
| Dây mạch chính | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 2,5 ～ 25 | 2,5 ～ 25 | 2,5 ～ 25 | 4 ～ 50 | 4 ～ 50 |
| 2 que tính | 2,5 ～ 16 | 2,5 ～ 16 | 2,5 ～ 16 | 4 ～ 25 | 4 ～ 25 | ||
| dây dẻo với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 2,5 ～ 25 | 2,5 ～ 25 | 2,5 ～ 25 | 4 ～ 50 | 4 ～ 50 | |
| 2 que tính | 2,5 ～ 10 | 2,5 ～ 10 | 2,5 ～ 10 | 4 ～ 16 | 4 ～ 16 | ||
| Dây cứng (㎟) | 1 gậy | 2,5 ～ 25 | 2,5 ～ 25 | 2,5 ～ 25 | 4 ～ 50 | 4 ～ 50 | |
| 2 que tính | 2,5 ～ 16 | 2,5 ～ 16 | 2,5 ～ 16 | 4 ～ 25 | 4 ～ 25 | ||
| Chốt kích thước vít | M8 | M10 | |||||
| Siết chặt mô-men xoắn (Nm) | 3.5 | 4 | |||||
| Hệ thống dây vòng điều khiển | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 |
| 2 que tính | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | ||
| dây dẻo với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | |
| 2 que tính | 1 ～ 2,5 | 1 ～ 2,5 | 1 ～ 2,5 | 1 ～ 2,5 | 1 ～ 2,5 | ||
| Dây cứng (㎟) | 1 gậy | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | |
| 2 que tính | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | ||
| Chốt kích thước vít | M3,5 | ||||||
| Siết chặt mô-men xoắn (Nm) | 0,8 | ||||||
Kích thước xuất hiện và cài đặt:
Kích thước cài đặt:
| Loại | A max | Tối đa B | C tối đa | Một | b | ∅ |
| SC1-40 ～ 65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80 ～ 95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
