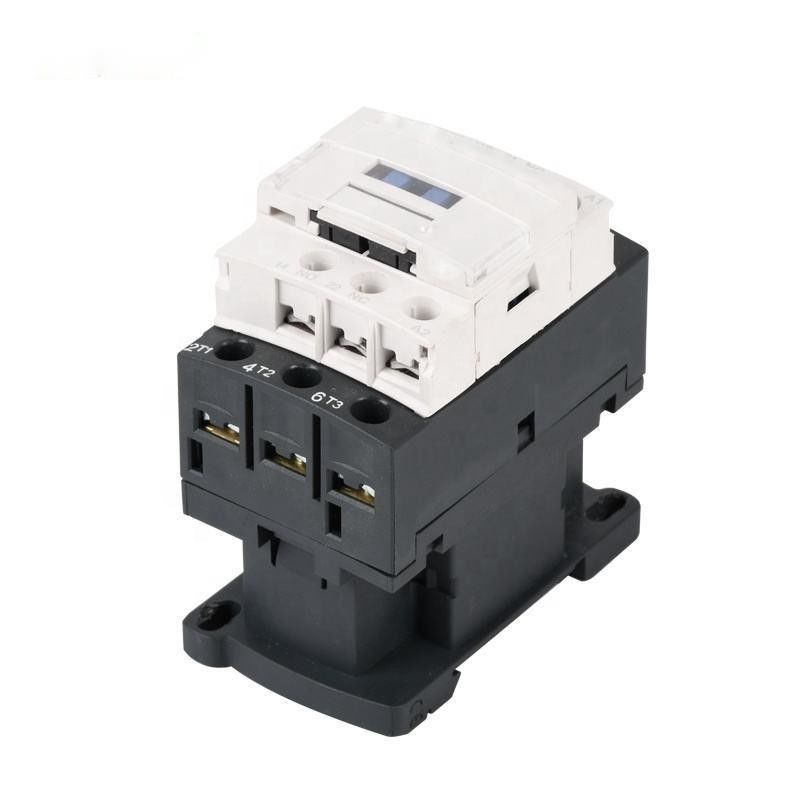

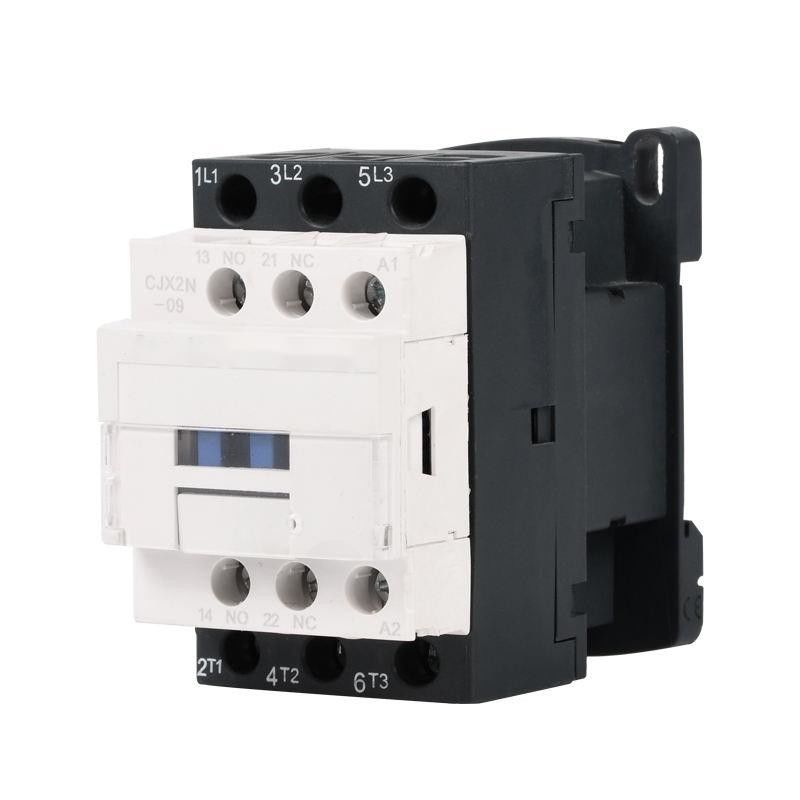

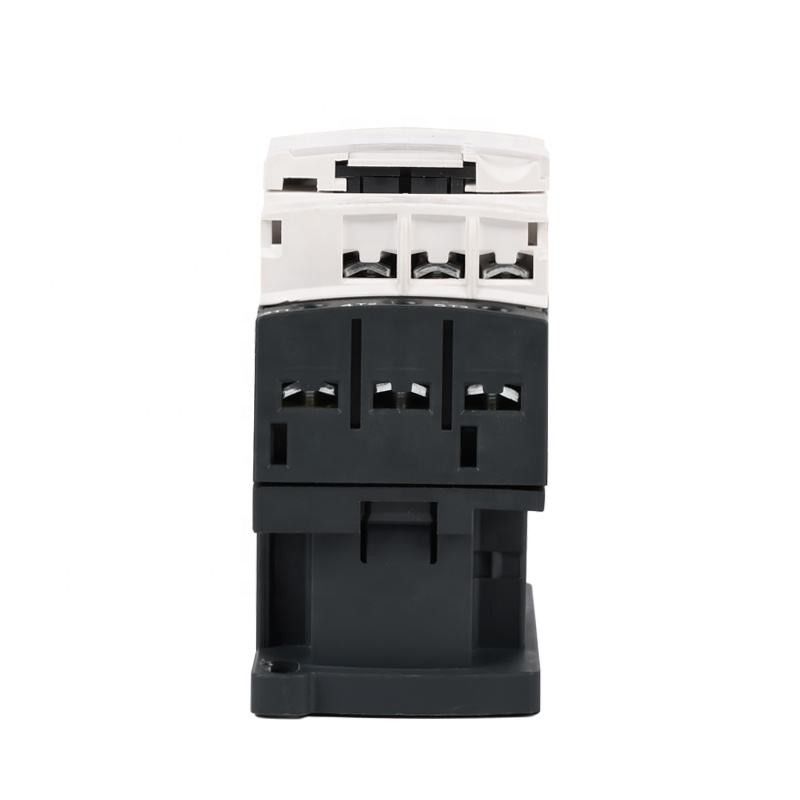

Công tắc tơ từ tính 3P+NO+NC D18 32A AC 220V 380V Công tắc tơ khởi động động cơ
Đăng kí:
Công tắc tơ AC sê-ri SC1 phù hợp để sử dụng trong các mạch có điện áp định mức lên đến 660V AC 50Hz hoặc 60Hz, dòng điện định mức lên đến
95A, để chế tạo, ngắt, thường xuyên khởi động và điều khiển động cơ AC.Kết hợp với khối tiếp điểm phụ, hẹn giờ trễ
& thiết bị khóa liên động máy, v.v., nó trở thành công tắc tơ trễ, công tắc tơ khóa liên động cơ học, bộ khởi động sao tam giác.với
rơle nhiệt, nó được kết hợp thành bộ khởi động điện từ.Công tắc tơ được sản xuất theo tiêu chuẩn IEC 60947-4.
Thông số chính và hiệu suất kỹ thuật:
| Loại hình | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Dòng điện định mức (A) | 20 | 20 | 25 | 32 | 40 | ||
| Điện áp cách điện định mức (V) | 690 | ||||||
| Điện áp chịu va đập định mức (KV) | 6 | ||||||
| Công suất định mức | 10le | ||||||
| Khả năng phá vỡ định mức | 8le | ||||||
| người Ba Lan | 3 | ||||||
| Liên lạc phụ trợ | 1KHÔNG + 1NC | ||||||
| Dòng điện chịu được thời gian ngắn (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 Dòng điện làm việc định mức (A) |
220V/230V | 9 | 12 | 18 | 25 | 32 | |
| 380V/400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V/690V | 6,5 | 8,9 | 12 | 18 | 22 | ||
| Công suất AC-3 của giai đoạn 3 động cơ lồng sóc (AC-3) KW |
220V/230V | 2.2 | 3 | 4 | 5,5 | 7,5 | |
| 380V/400V | 4 | 5,5 | 7,5 | 11 | 15 | ||
| 660V/690V | 5,5 | 7,5 | 10 | 15 | 18,5 | ||
| Tần suất hoạt động (lần/h) | tuổi thọ điện | 1200 | 600 | ||||
| tuổi thọ cơ học | 3600 | ||||||
| AC-3 Tuổi thọ điện (10000/lần) | 100 | 100 | 100 | 100 | 80 | ||
| Tuổi thọ cơ học (10000/lần) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Loại cầu chì được trang bị | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| Điện áp cung cấp điều khiển định mức Us(V) | 50/60Hz | 12～480 | |||||
| phạm vi hoạt động | kéo vào | (85%～110%)Hệ thống +40℃ | |||||
| phát hành | (20%～75%)Mỹ -5℃ | ||||||
| Công suất trung bình cuộn dây xoay chiều (VA) | Bắt đầu | 70 | 110 | ||||
| Duy trì | số 8 | 11 | |||||
| lớp hiệu quả năng lượng | lớp 3 | ||||||
| Tổn thất nhiệt (W) | 2～3 | 3～4 | |||||
| Thời gian thực hiện (ms) | Đóng | 12～35 | |||||
| Phá vỡ | 5～20 | ||||||
| Hệ thống dây mạch chính | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1～4 | 1～4 | 1,5～6 | 1,5～10 | 2,5～10 |
| 2 cây gậy | 1～4 | 1～4 | 1,5～6 | 1,5～6 | 2,5～10 | ||
| dây linh hoạt với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1～4 | 1～4 | 1～6 | 1～6 | 1～10 | |
| 2 cây gậy | 1～2,5 | 1～2,5 | 1～4 | 1～4 | 1,5～6 | ||
| Dây cứng (㎟) | 1 gậy | 1～4 | 1～4 | 1,5～6 | 1,5～6 | 1,5～10 | |
| 2 cây gậy | 1～4 | 1～4 | 1,5～6 | 1,5～6 | 2,5～10 | ||
| Kích thước vít buộc | M3.5 | M4 | |||||
| Mô-men xoắn siết chặt (Nm) | 0,8 | 1.2 | |||||
| Hệ thống dây vòng điều khiển | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 |
| 2 cây gậy | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| dây linh hoạt với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 cây gậy | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | 1～2,5 | ||
| Dây cứng (㎟) | 1 gậy | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | |
| 2 cây gậy | 1～4 | 1～4 | 1～4 | 1～4 | 1～4 | ||
| Kích thước vít buộc | M3.5 | ||||||
| Mô-men xoắn siết chặt (Nm) | 0,8 | ||||||
Kích thước cài đặt:
| Loại hình | tối đa | B tối đa | C tối đa | một | b | ∅ |
| SC1-09～18 | 45 | 77 | 86 | 35 | 50/60 | 4,5 |
| SC1-25～32 | 45 | 85 | 92 | 35 | 60/70 | 4,5 |
| SC1-40～65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80～95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
