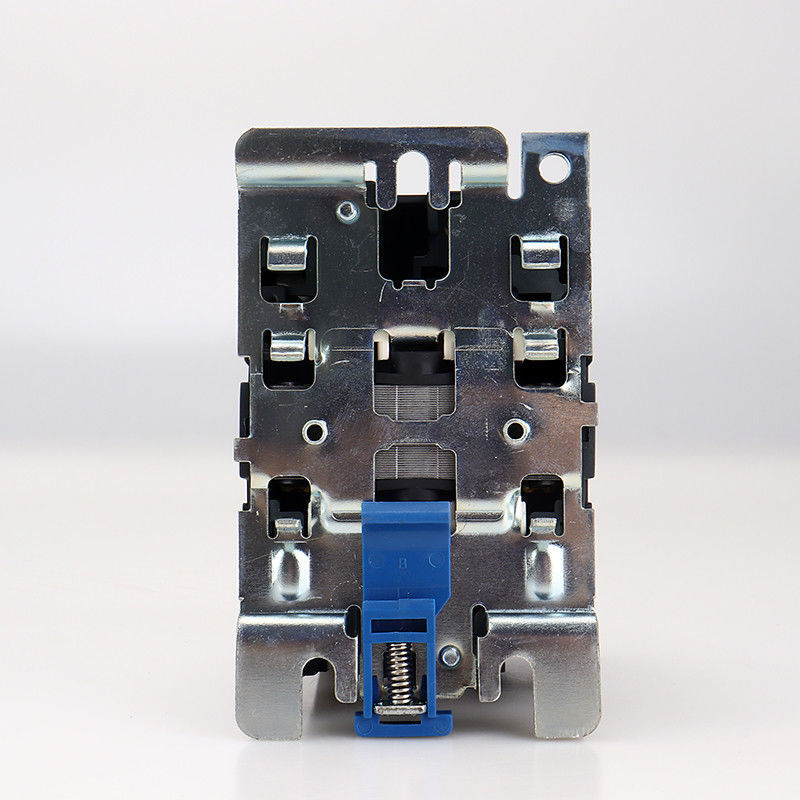

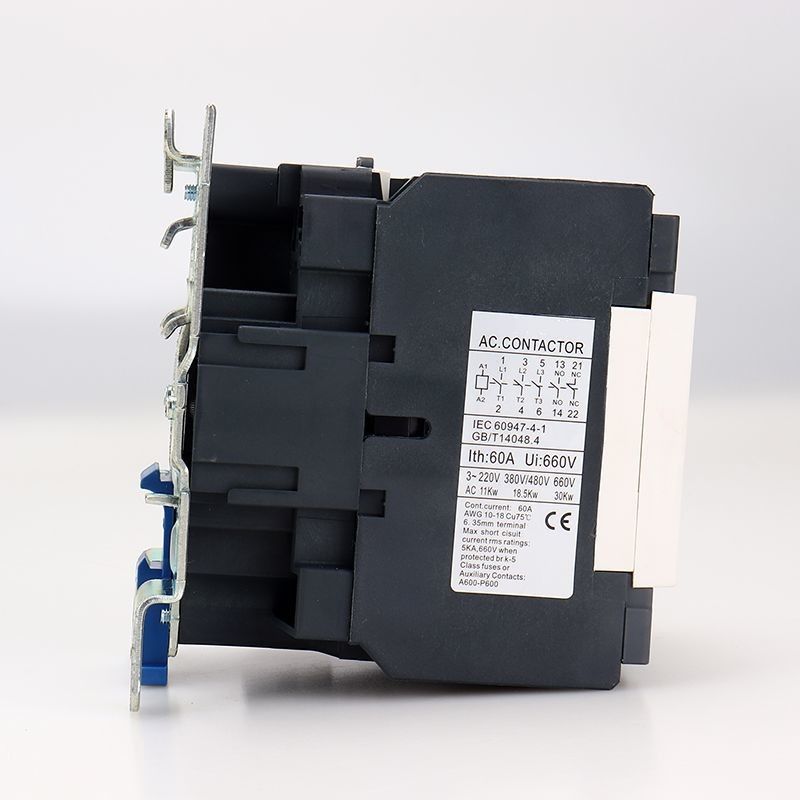

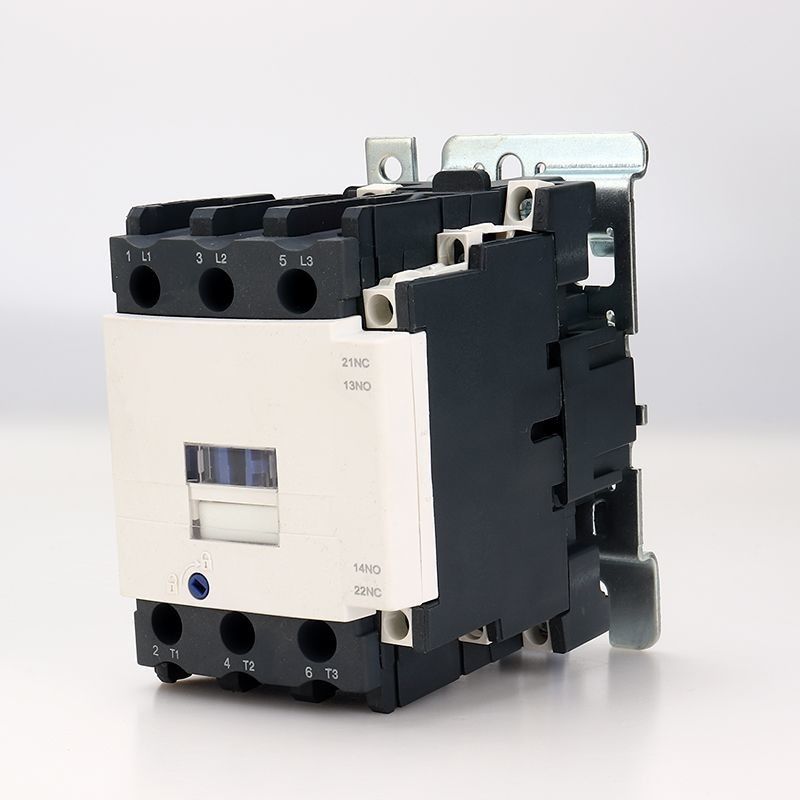

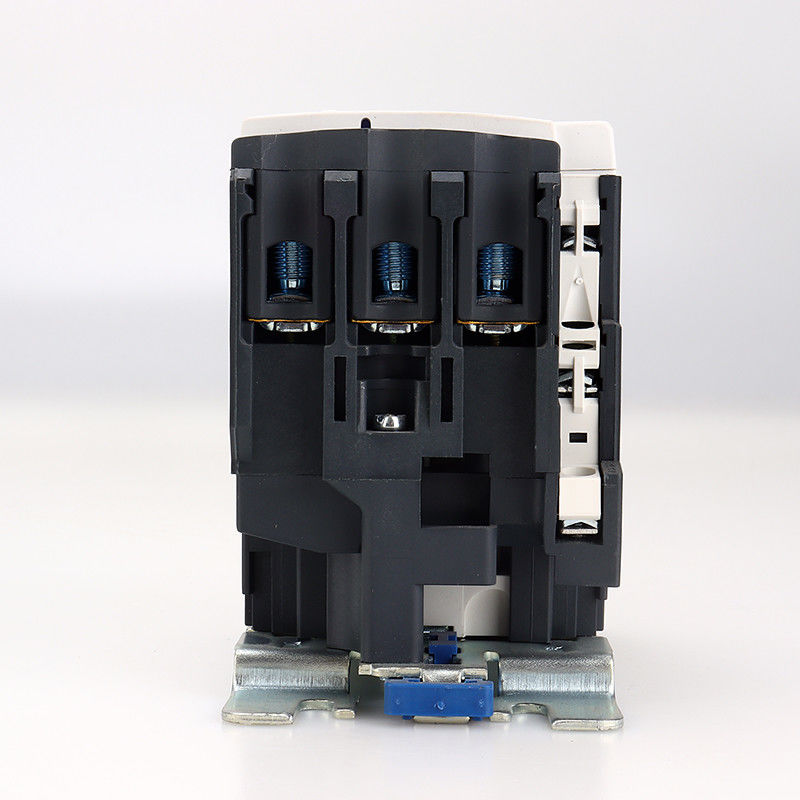

Công tắc tơ 3 cực 60 Amp Điện áp định mức 660V Điện áp cuộn dây 220V 380vac 1 NO hoặc 1 NC
Tổng quan:
|
Tên sản phẩm: |
Công tắc tơ từ tính AC |
|
Người mẫu: |
Dòng SC1 |
|
Nguồn gốc |
Ôn Châu, Trung Quốc |
|
Thương hiệu |
YOKG |
|
Điện áp định mức: |
AC 230V-690V |
|
Tần số định mức: |
50Hz / 60Hz |
|
Số lượng cực: |
3P + KHÔNG / NC |
|
Đánh giá hiện tại: |
09A 12A 18A 20A 25A 32A 40A 50A 63A 80A 95A |
|
Tiêu chuẩn điều hành: |
IEC 60947-4 |
|
Cài đặt: |
Lắp đặt đường ray / vít Din |
|
Ứng dụng |
Điều khiển động cơ AC |
Các thông số chính và Hiệu suất kỹ thuật:
| Kiểu | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| Dòng điện làm nóng định mức (A) | 50 | 60 | 80 | 110 | 110 | ||
| Điện áp cách điện định mức (V) | 690 | ||||||
| Điện áp chịu va đập định mức (KV) | 6 | ||||||
| Năng lực làm định mức | 10le | ||||||
| Khả năng phá vỡ định mức | 8le | ||||||
| Ba Lan | 3 | ||||||
| Liên lạc phụ trợ | 1NO + 1NC | ||||||
| Dòng điện chịu đựng trong thời gian ngắn (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 Định mức làm việc hiện tại (A) |
220V / 230V | 40 | 50 | 65 | 80 | 95 | |
| 380V / 400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V / 690V | 34 | 39 | 42 | 49 | 49 | ||
| AC-3 công suất của giai đoạn 3 động cơ lồng sóc (AC-3) KW |
220V / 230V | 11 | 15 | 18,5 | 22 | 25 | |
| 380V / 400V | 18,5 | 22 | 30 | 37 | 45 | ||
| 660V / 690V | 30 | 33 | 37 | 45 | 45 | ||
| Tần suất hoạt động (lần / h) | Cuộc sống điện | 600 | |||||
| Cuộc sống cơ khí | 3600 | ||||||
| AC-3 Tuổi thọ điện (10000 / lần) | 80 | 60 | 60 | 60 | 60 | ||
| Tuổi thọ cơ học (10000 / lần) | 800 | 800 | 800 | 600 | 600 | ||
| Loại cầu chì được trang bị | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| Điện áp cung cấp điều khiển định mức Us (V) | 50 / 60Hz | 12 ～ 480 | |||||
| Phạm vi hoạt động | Kéo vào | (85% ～ 110%) Chúng tôi + 40 ℃ | |||||
| Phát hành | (20% ～ 75%) Chúng tôi -5 ℃ | ||||||
| Công suất trung bình của cuộn dây ac (VA) | Bắt đầu | 200 | |||||
| Duy trì | 20 | ||||||
| Lớp hiệu quả năng lượng | lớp 3 | ||||||
| Tổn thất nhiệt (W) | 6 ～ 10 | ||||||
| Thời gian khởi động (mili giây) | Gần | 20 ～ 25 | 20 ～ 35 | ||||
| Nghỉ | 8 ～ 15 | 8 ～ 20 | |||||
| Dây mạch chính | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 2,5 ～ 25 | 2,5 ～ 25 | 2,5 ～ 25 | 4 ～ 50 | 4 ～ 50 |
| 2 que tính | 2,5 ～ 16 | 2,5 ～ 16 | 2,5 ～ 16 | 4 ～ 25 | 4 ～ 25 | ||
| dây dẻo với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 2,5 ～ 25 | 2,5 ～ 25 | 2,5 ～ 25 | 4 ～ 50 | 4 ～ 50 | |
| 2 que tính | 2,5 ～ 10 | 2,5 ～ 10 | 2,5 ～ 10 | 4 ～ 16 | 4 ～ 16 | ||
| Dây cứng (㎟) | 1 gậy | 2,5 ～ 25 | 2,5 ～ 25 | 2,5 ～ 25 | 4 ～ 50 | 4 ～ 50 | |
| 2 que tính | 2,5 ～ 16 | 2,5 ～ 16 | 2,5 ～ 16 | 4 ～ 25 | 4 ～ 25 | ||
| Chốt kích thước vít | M8 | M10 | |||||
| Siết chặt mô-men xoắn (Nm) | 3.5 | 4 | |||||
| Hệ thống dây vòng điều khiển | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 |
| 2 que tính | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | ||
| dây dẻo với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | |
| 2 que tính | 1 ～ 2,5 | 1 ～ 2,5 | 1 ～ 2,5 | 1 ～ 2,5 | 1 ～ 2,5 | ||
| Dây cứng (㎟) | 1 gậy | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | |
| 2 que tính | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | ||
| Chốt kích thước vít | M3,5 | ||||||
| Siết chặt mô-men xoắn (Nm) | 0,8 | ||||||
Kích thước xuất hiện và cài đặt:
Kích thước cài đặt:
| Kiểu | A max | Tối đa B | C tối đa | Một | NS | ∅ |
| SC1-40 ～ 65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80 ～ 95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
