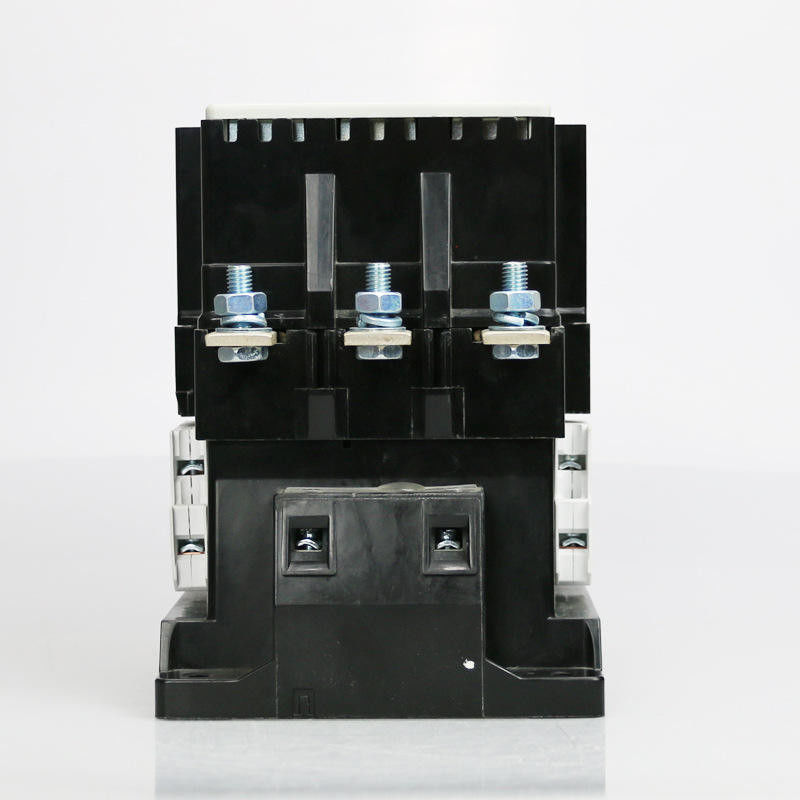

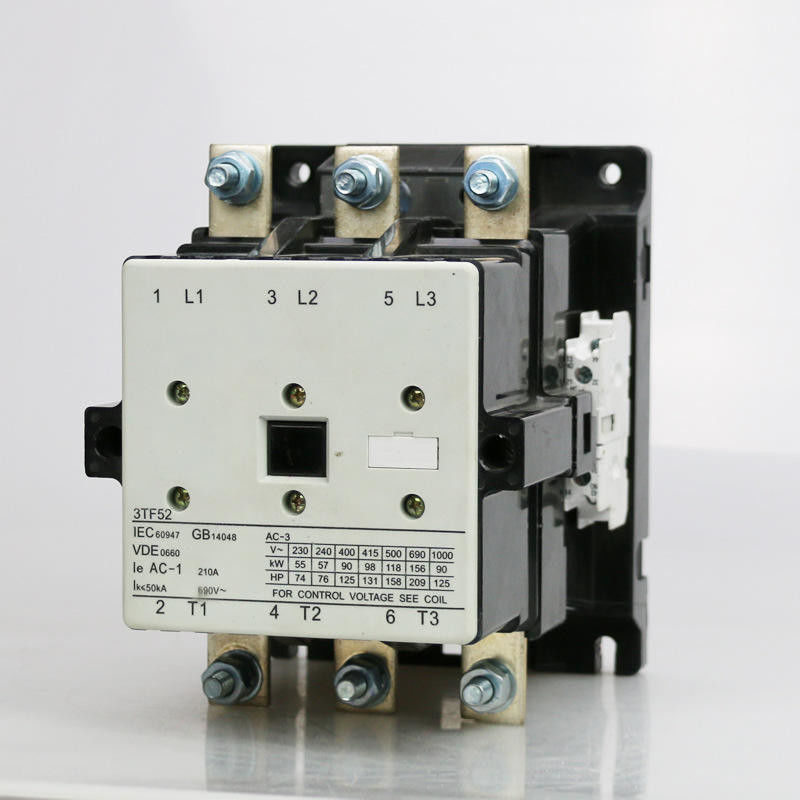

Từ tính 3TF Dòng 3P Công tắc tơ AC 24V 120V 240V 480V 220V 3TF52
Các ứng dụng:
Công tắc tơ nguồn 3TF thích hợp để đóng cắt và điều khiển động cơ lồng sóc và vòng trượt cũng như các tải xoay chiều khác,
chẳng hạn như solenoids, tụ điện, tải chiếu sáng, tải sưởi ấm và tải biến áp.
Tiêu chuẩn:
Bộ tiếp điểm phù hợp với IS / IEC 60947-4-1.Chúng cũng mang nhãn hiệu CE.
Bộ cấp phối hợp:
Công tắc tơ và rơ le bi đã được thử nghiệm phối hợp kiểu 2 ở Iq = 50kA, 415V AC, 50Hz theo IS / IEC 60947-4-1, cho cả hai
được bảo vệ bằng cầu chì cũng như bộ cấp động cơ không cầu chì.
Các thông số chính và Hiệu suất kỹ thuật:
| Loại hình | STF52 | STF53 | STF54 | STF55 | STF56 | STF57 | ||
| Dòng điện làm nóng định mức (A) | 210 | 210 | 300 | 300 | 400 | 550 | ||
| Điện áp cách điện định mức (V) | 690 | |||||||
| Điện áp chịu va đập định mức (KV) | 6 | |||||||
| Năng lực làm định mức | 10le | |||||||
| Khả năng phá vỡ định mức | 8le | |||||||
| Ba Lan | 3 | |||||||
| Liên lạc phụ trợ | 2NO + 2NC | 2NO + 2NC | 2NO + 2NC | 2NO + 2NC | 2NO + 2NC | 2NO + 2NC | ||
| Dòng điện chịu đựng trong thời gian ngắn (A) | 10S | 1360 | 1640 | 2000 | 2400 | 3200 | 3800 | |
Dòng điện làm việc định mức (A) |
380V | AC-3 | 170 | 205 | 250 | 300 | 400 | 475 |
| AC-4 | 75 | 96 | 110 | 125 | 150 | 150 | ||
| Công suất động cơ có thể điều khiển (KW) 50Hz |
AC-3 | 220V | 55 | 64 | 78 | 93 | 125 | 145 |
| 380V | 90 | 110 | 132 | 160 | 200 | 250 | ||
| 500V | 118 | 145 | 178 | 210 | 284 | 329 | ||
| 660V | 156 | 156 | 235 | 235 | 375 | 375 | ||
| AC-4 | 380V | 38 | 50 | 58 | 66 | 81 | 81 | |
| 660V | 66 | 86 | 100 | 114 | 140 | 140 | ||
| Tần suất hoạt động (lần / h) | AC-3 | 300 | 300 | 300 | 300 | 120 | 120 | |
| AC-4 | 300 | 120 | 120 | 120 | 120 | 120 | ||
| Tuổi thọ điện (10000 / lần) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Tuổi thọ cơ học (10000 / lần) | 600 | 600 | 600 | 600 | 600 | 600 | ||
| Khả năng chịu điện áp làm việc của cuộn dây hấp dẫn (AC) | (85% ～ 110%) Chúng tôi + 40 ℃ | |||||||
| Thu hút tiêu thụ điện năng cuộn dây | Giữ (VA) | 58 | 58 | 84 | 84 | 115 | 115 | |
| Nhận hàng (VA) | 910 | 910 | 1430 | 1430 | 2450 | 2450 | ||
| Tiếp xúc phụ trợ dòng nhiệt thông thường (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Điện áp cách điện định mức tiếp điểm phụ (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Tiếp điểm phụ trợ đánh giá dòng điện làm việc (A) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | 1,14 | |
| 220V | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | 0,48 | ||
Điều kiện làm việc và lắp đặt:
* Nhiệt độ không khí xung quanh: -5 ℃ - + 40 ℃ và trung bình không quá + 35 ℃ trong vòng 24 giờ;
* Độ cao: ≤ 2000m;
* Điều kiện không khí: khi nhiệt độ cao nhất là + 40 ℃, độ ẩm tương đối của không khí không đến 50%, nhưng độ ẩm cao hơn được phép ở nhiệt độ thấp hơn.Giống như, độ ẩm 90% ở 20 ℃.Sương ngưng tụ nên được xem xét khi ở nhiệt độ thấp hơn;
* Mức độ ô nhiễm: Loại 3
* Hạng mục cài đặt: III
* Mức độ bảo vệ: IP20
* Điều kiện lắp đặt: góc nghiêng giữa mặt lắp đặt và mặt thẳng đứng không được lớn hơn ± 5 ℃
* Tác động và rung động: công tắc tơ phải được lắp đặt và hoạt động trong điều kiện không có rung lắc, va đập và rung động rõ ràng.
Kích thước xuất hiện và cài đặt:
Kích thước cài đặt:
| Loại hình | A max | Tối đa B | C tối đa | một | b | ∅ |
|
SFC52 |
140 | 185 | 190 | 110 | 160 | 7.0 |
| SFC53 | 140 | 185 | 190 | 110 | 160 | 7.0 |
| SFC54 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| SFC55 | 150 | 205 | 205 | 120 | 180 | 9.0 |
| SFC56 | 165 | 205 | 230 | 130 | 180 | 9.0 |
| SFC57 | 165 | 205 | 230 | 130 | 180 | 9.0 |
