| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | YOKG |
| Chứng nhận: | CE,TUV,CB |
| Số mô hình: | STF46, STF47, STF48, STF49, STF50, STF51, STF52, STF53 |
| Số lượng đặt hàng tối thiểu: | 100 chiếc |
| Giá bán: | negotiable |
| chi tiết đóng gói: | Mỗi đơn vị được đóng gói trong một hộp bên trong riêng lẻ |
| Thời gian giao hàng: | 15 ngày hoặc phụ thuộc vào đặt hàng QTYS |
| Điều khoản thanh toán: | L / C, D / P, T / T |
| Khả năng cung cấp: | 100000 chiếc mỗi tháng |
| loại công nghiệp: | AC-3 | Tên sản phẩm: | Công tắc tơ AC |
|---|---|---|---|
| Ứng dụng: | Điều khiển động cơ AC | Tính thường xuyên: | 50Hz/60Hz |
| Loại điện: | AC | Tiêu chuẩn: | IEC60947-4 |
| Làm nổi bật: | 2NO 3 cực AC Contactor,Electric 3 Pole AC Contactor,3 Cực AC Contactor 110V |
||

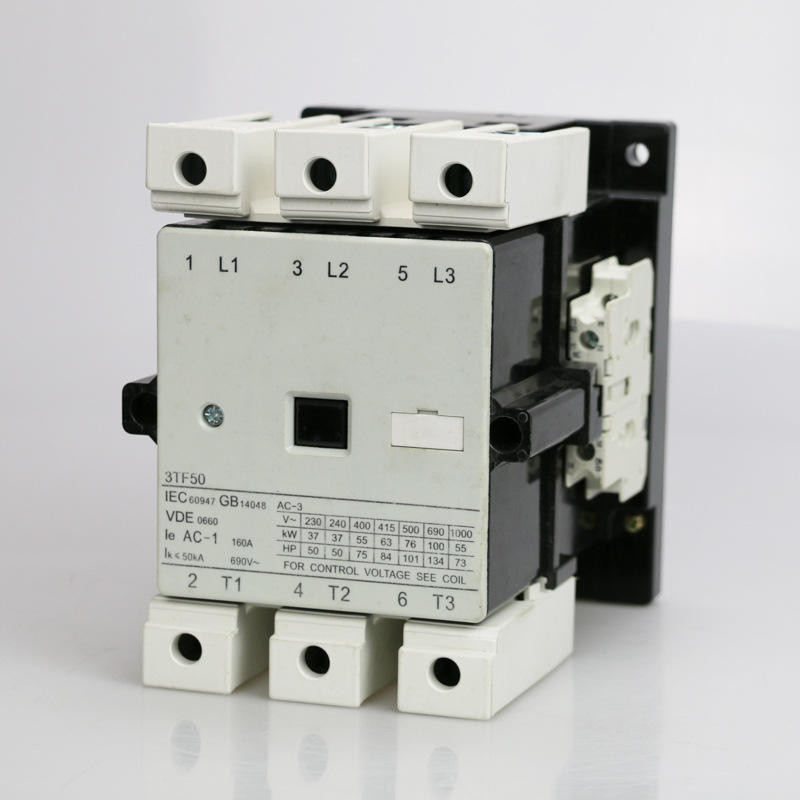

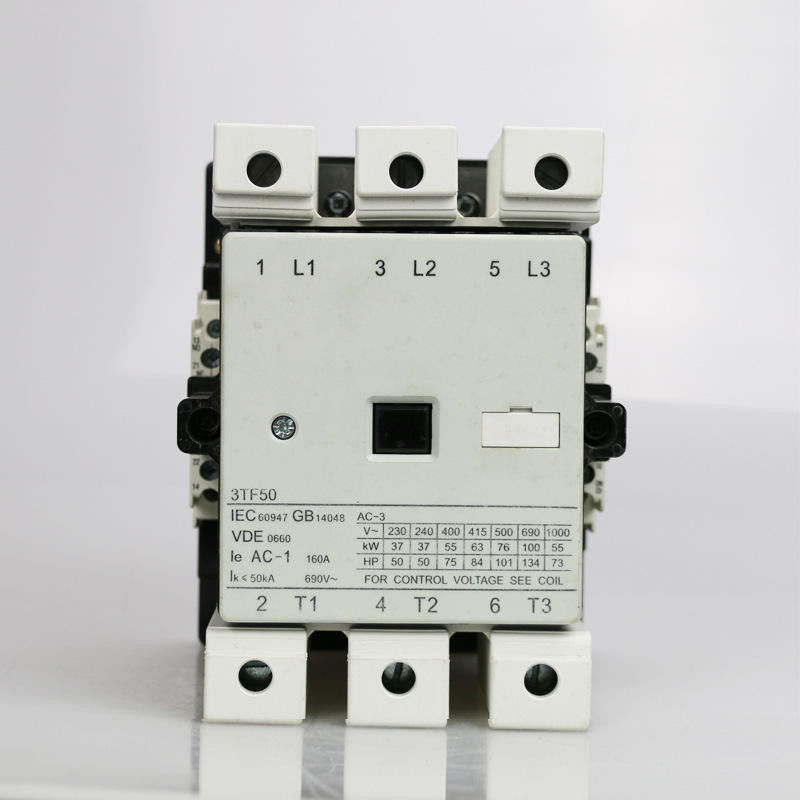

2NO 2NC TF50 100A 3P AC Điện Contactor 220V 380V 110V
Ứng dụng:
Contactor AC dòng SFC (sau đây gọi là contactor) phù hợp để sử dụng trong các mạch có điện áp định mức lên đến 690V AC 50 Hz hoặc 60 Hz, điện áp cách điện định mức 690V, và dòng điện định mức từ 9A đến 475A ở điện áp làm việc định mức 380V theo loại ứng dụng AC-3, và được sử dụng để kết nối và ngắt mạch từ xa. Contactor phù hợp cho việc khởi động và điều khiển động cơ AC thường xuyên.
Dòng contactor này tuân thủ GB 14048, IEC60947-4-1
Các tiếp điểm phụ được bố trí tối đa 2NO+2NC. Nó sử dụng kết nối khóa linh hoạt giữa giá đỡ tiếp điểm và lõi.
Tất cả các sản phẩm dòng này có thể được lắp bằng vít, contactor le≤32A cũng có thể lắp bằng ray lắp.
Thông số chính và Hiệu suất kỹ thuật:
| Loại | SFC46 | SFC47 | SFC48 | SFC49 | SFC50 | SFC51 | ||
| Dòng gia nhiệt định mức (A) | 80 | 90 | 100 | 100 | 160 | 160 | ||
| Điện áp cách điện định mức (V) | 690 | |||||||
| Điện áp chịu xung định mức (KV) | 6 | |||||||
| Khả năng đóng định mức | 10le | |||||||
| Khả năng ngắt định mức | 8le | |||||||
| Cực | 3 | |||||||
| Tiếp điểm phụ | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | 2NO+2NC | ||
| Dòng chịu ngắn mạch (A) | 10S | 360 | 504 | 600 | 680 | 880 | 1120 | |
Dòng làm việc định mức (A) |
380V | AC-3 | 45 | 63 | 75 | 85 | 110 | 140 |
| AC-4 | 24 | 28 | 34 | 42 | 54 | 68 | ||
| Công suất động cơ điều khiển (KW) 50Hz |
AC-3 | 220V | 15 | 18.5 | 22 | 26 | 37 | 43 |
| 380V | 22 | 30 | 37 | 45 | 55 | 75 | ||
| 500V | 30 | 41 | 50 | 59 | 76 | 98 | ||
| 660V | 39 | 55 | 67 | 67 | 100 | 100 | ||
| AC-4 | 380V | 12 | 14 | 17 | 21 | 27 | 35 | |
| 660V | 20.8 | 24.3 | 29.5 | 36 | 46.9 | 60 | ||
| Tần số hoạt động (lần/h) | AC-3 | 600 | 600 | 600 | 600 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| Tuổi thọ điện (10000/lần) | AC-3 | 60 | 60 | 60 | 60 | 60 | 60 | |
| AC-4 | 15 | 15 | 10 | 10 | 10 | 10 | ||
| Tuổi thọ cơ khí (10000/lần) | 800 | 800 | 600 | 600 | 600 | 600 | ||
| Dung sai điện áp làm việc cuộn hút (AC) | (85%~110%)Us +40℃ | |||||||
| Công suất tiêu thụ cuộn hút | Giữ (VA) | 17 | 17 | 32 | 32 | 39 | 39 | |
| Đóng cắt (VA) | 183 | 183 | 330 | 330 | 550 | 550 | ||
| Dòng nhiệt quy ước tiếp điểm phụ (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Điện áp cách điện định mức tiếp điểm phụ (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Dòng làm việc định mức tiếp điểm phụ (A) | AC-15 | 380V | 4 | 4 | 4 | 4 | 4 | 4 |
| 220V | 6 | 6 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | 1.14 | |
| 220V | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | 0.48 | ||
Đặc điểm cấu trúc:
* Thiết kế an toàn chống điện, an toàn và đáng tin cậy hơn
* Đặc điểm thể tích nhỏ, trọng lượng nhẹ, buồng hồ quang kín, khoảng cách hồ quang điện nhỏ
* Cấu trúc dập hồ quang mới lạ, mài mòn tiếp điểm nhỏ, tuổi thọ điện cao
* Hoạt động của nam châm có nhiều ưu điểm như độ tin cậy tốt, chống va đập, mệt mỏi và các ưu điểm đáng kể khác
* Tiếp điểm có hai cặp tiếp điểm phụ thường mở và thường đóng, ngoài ra, có thể lắp thêm tiếp điểm phụ
* Ngoài việc siết bằng vít, contactor có thể được siết bằng ray lắp tiêu chuẩn dài 35mm
Kích thước lắp đặt và hình dáng:
Kích thước lắp đặt:
| Loại | A tối đa | B tối đa | C tối đa | a | b | Đường kính |
|
SFC46 |
92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC47 | 92 | 120 | 125 | 70 | 100 | 5.0 |
| SFC48 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC49 | 105 | 135 | 145 | 80 | 110 | 5.5 |
| SFC50 | 125 | 158 | 155 | 100 | 130 | 6.5 |
| SFC51 | 125 | 158 | 155 | 100 | 130 | 6.5 |
