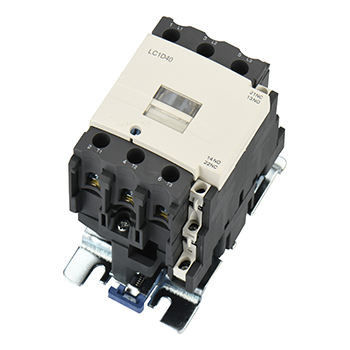

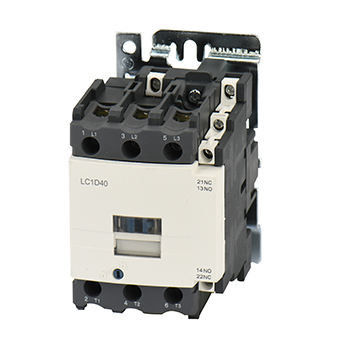

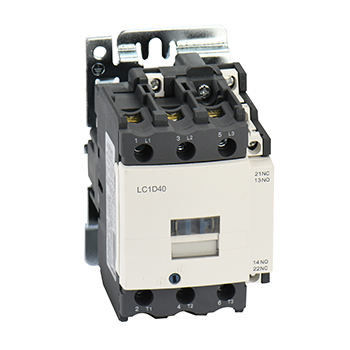

LC1D Series 40A 220v 1NO + 1NC Công tắc tơ Telemecanique với chức năng sơ đồ đấu dây
Chung:
Cài đặt: Lắp đặt đường ray / vít Din
Chứng nhận: CE, CB, TUV
Tiêu chuẩn: IEC 60947-1, IEC 60947-4-1
Nhiệt độ môi trường: -5 ℃ ~ + 40 ℃
Khả năng đi dây (mm):1,5-35
Tính thường xuyên:50 / 60Hz
Độ cao:≤ 2000m
Mức độ ô nhiễm:Lớp 3
Hạng mục cài đặt:III
Trình độ bảo vệ:IP20
Đặc trưng:
1. Công tắc tơ AC SC1 này có nắp che bụi để bảo vệ và đẹp hơn.
2.Với rơ le nhiệt, nó kết hợp thành bộ khởi động điện từ.
3. bộ phụ kiện đầy đủ
4. Nhóm liên hệ phụ trợ Treo trên / treo bên
5. tiếp điểm phụ thời gian trễ
Mô hình và Hàm ý:
Các thông số chính và Hiệu suất kỹ thuật:
| Loại hình | SC1-40 | SC1-50 | SC1-65 | SC1-80 | SC1-95 | ||
| Dòng điện làm nóng định mức (A) | 50 | 60 | 80 | 110 | 110 | ||
| Điện áp cách điện định mức (V) | 690 | ||||||
| Điện áp chịu va đập định mức (KV) | 6 | ||||||
| Năng lực làm định mức | 10le | ||||||
| Khả năng phá vỡ định mức | 8le | ||||||
| Ba Lan | 3 | ||||||
| Liên lạc phụ trợ | 1NO + 1NC | ||||||
| Dòng điện chịu đựng trong thời gian ngắn (A) | 10S | 320 | 400 | 520 | 640 | 760 | |
| AC-3 Dòng điện làm việc định mức (A) |
220V / 230V | 40 | 50 | 65 | 80 | 95 | |
| 380V / 400V | 40 | 50 | 65 | 80 | 95 | ||
| 660V / 690V | 34 | 39 | 42 | 49 | 49 | ||
| AC-3 công suất của giai đoạn 3 động cơ lồng sóc (AC-3) KW |
220V / 230V | 11 | 15 | 18,5 | 22 | 25 | |
| 380V / 400V | 18,5 | 22 | 30 | 37 | 45 | ||
| 660V / 690V | 30 | 33 | 37 | 45 | 45 | ||
| Tần suất hoạt động (lần / h) | Cuộc sống điện | 600 | |||||
| Cuộc sống cơ khí | 3600 | ||||||
| AC-3 Tuổi thọ điện (10000 / lần) | 80 | 60 | 60 | 60 | 60 | ||
| Tuổi thọ cơ học (10000 / lần) | 800 | 800 | 800 | 600 | 600 | ||
| Loại cầu chì được trang bị | RT16-63 | RT16-80 | RT16-80 | RT16-100 | RT16-125 | ||
| Điện áp cung cấp điều khiển định mức Us (V) | 50 / 60Hz | 12 ～ 480 | |||||
| Phạm vi hoạt động | Kéo vào | (85% ～ 110%) Chúng tôi + 40 ℃ | |||||
| Phát hành | (20% ～ 75%) Chúng tôi -5 ℃ | ||||||
| Công suất trung bình của cuộn dây ac (VA) | Bắt đầu | 200 | |||||
| Duy trì | 20 | ||||||
| Lớp hiệu quả năng lượng | lớp 3 | ||||||
| Tổn thất nhiệt (W) | 6 ～ 10 | ||||||
| Thời gian khởi động (mili giây) | Đóng | 20 ～ 25 | 20 ～ 35 | ||||
| Phá vỡ | 8 ～ 15 | 8 ～ 20 | |||||
| Dây mạch chính | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 2,5 ～ 25 | 2,5 ～ 25 | 2,5 ～ 25 | 4 ～ 50 | 4 ～ 50 |
| 2 que | 2,5 ～ 16 | 2,5 ～ 16 | 2,5 ～ 16 | 4 ～ 25 | 4 ～ 25 | ||
| dây dẻo với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 2,5 ～ 25 | 2,5 ～ 25 | 2,5 ～ 25 | 4 ～ 50 | 4 ～ 50 | |
| 2 que | 2,5 ～ 10 | 2,5 ～ 10 | 2,5 ～ 10 | 4 ～ 16 | 4 ～ 16 | ||
| Dây cứng (㎟) | 1 gậy | 2,5 ～ 25 | 2,5 ～ 25 | 2,5 ～ 25 | 4 ～ 50 | 4 ～ 50 | |
| 2 que | 2,5 ～ 16 | 2,5 ～ 16 | 2,5 ～ 16 | 4 ～ 25 | 4 ～ 25 | ||
| Chốt kích thước vít | M8 | M10 | |||||
| Mô-men xoắn siết chặt (Nm) | 3.5 | 4 | |||||
| Hệ thống dây vòng điều khiển | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 |
| 2 que | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | ||
| dây dẻo với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | |
| 2 que | 1 ～ 2,5 | 1 ～ 2,5 | 1 ～ 2,5 | 1 ～ 2,5 | 1 ～ 2,5 | ||
| Dây cứng (㎟) | 1 gậy | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | |
| 2 que | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | ||
| Chốt kích thước vít | M3,5 | ||||||
| Mô-men xoắn siết chặt (Nm) | 0,8 | ||||||
Kích thước xuất hiện và cài đặt:
Kích thước cài đặt:
| Loại hình | A max | Tối đa B | C tối đa | một | b | ∅ |
| SC1-40 ～ 65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80 ～ 95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
Câu hỏi thường gặp:
Q: Bạn là NHÀ SẢN XUẤT hay Nhà kinh doanh?
A: chúng tôi là nhà máy sản xuất bộ chuyển mạch nguồn, cũng như các sản phẩm khác, các sản phẩm có chất lượng cao với giá thành hợp lý nhất.
Q: THỜI GIAN DẪN ĐẦU là gì?
A: thời gian dẫn thường là 5-20 ngày, nó phụ thuộc vào sản phẩm và số lượng chính xác của bạn.
Q: Bạn có chấp nhận OEM không?
A: Vâng, nó rất được hoan nghênh.
