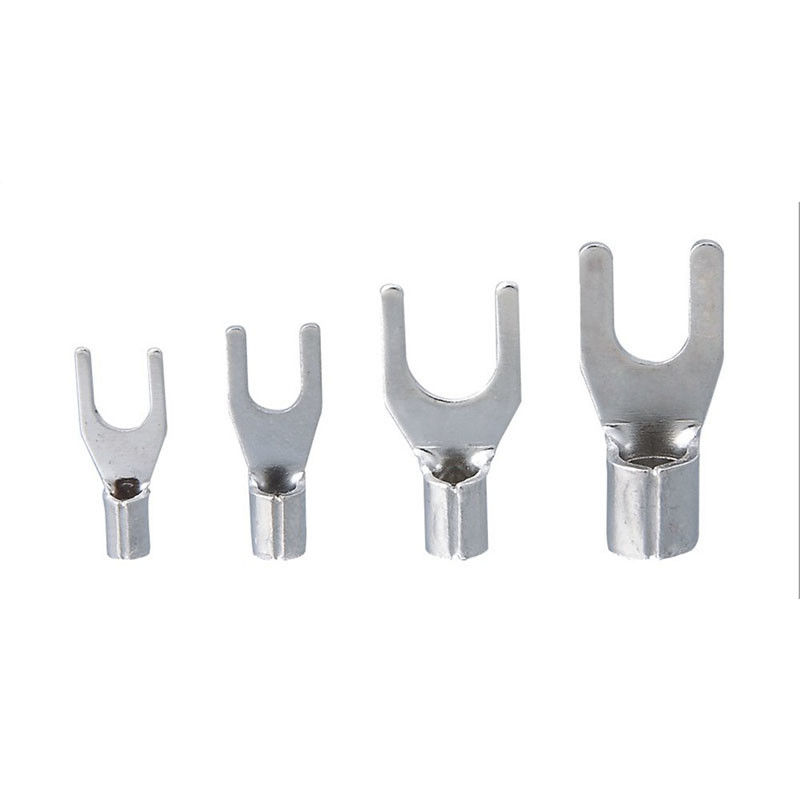

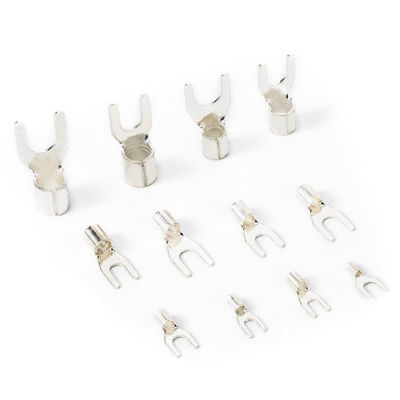

SNB Series TU Uốn cong Trần không cách điện Đầu nối dây đầu nối Y Đầu cuối xẻng
| Loại hình | Thiết bị đầu cuối bằng thuổng không cách điện uốn cong |
| tên sản phẩm | TU (sê-ri SNB) |
| AWG | 22-16, 16-14, 14-12, 12-10, 8-4 |
| Chất liệu kim loại | Đồng thau |
| Đăng kí | Uốn dây |
Phạm vi dây: 0,5-1,5㎜², AWG: 22 ~ 16, Imax = 19A
| Mục số | Kích thước đinh tán | Kích thước (mm) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| SNB1,25-3,2 | #4 | 3.2 | 5,7 | 16.0 | 6,5 | 4.8 | 3,4 | 1,7 |
| SNBS1,25-3,5 | # 6 | 3.7 | 5,7 | 16.0 | 6,5 | |||
| SNBL1,25-3,5 | # 6 | 3.7 | 6.4 | 16.0 | 6,5 | |||
| SNBS1.25-4 | #số 8 | 4.3 | 6.4 | 16.0 | 6,5 | |||
| SNBM1.25-4 | #số 8 | 4.3 | 7.2 | 16.0 | 6,5 | |||
| SNBL1.25-4 | #số 8 | 4.3 | 8.1 | 16.0 | 6,5 | |||
| SNBS1.25-5 | # 10 | 5.3 | 8.1 | 16.0 | 6,5 | |||
| SNBL1.25-5 | # 10 | 5.3 | 9.5 | 16.0 | 6,5 | |||
| SNBS1,25-6 | 1/4 | 6.4 | 9.5 | 16.0 | 6,5 | |||
| SNBL1,25-6 | 1/4 | 6.4 | 12.0 | 22.0 | 11.0 | |||
| SNB1,25-8 | 16/5 | 8,4 | 14,5 | 23,5 | 12,5 | |||
Phạm vi dây: 1,5-2,5㎜², AWG: 16 ~ 14, Imax = 27A
| Mục số | Kích thước đinh tán | Kích thước (mm) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| SNB2-3.2 | #4 | 3.2 | 5,7 | 16.0 | 6,5 | 4.8 | 4.1 | 2.3 |
| SNBS2-3.5 | # 6 | 3.7 | 5,7 | 16.0 | 6,5 | |||
| SNBL2-3.5 | # 6 | 3.7 | 6.0 | 16.0 | 6,5 | |||
| SNBS2-4 | #số 8 | 4.3 | 6.4 | 16.0 | 6,5 | |||
| SNBM2-4 | #số 8 | 4.3 | 7.2 | 16.0 | 6,5 | |||
| SNBL2-4 | #số 8 | 4.3 | 8.1 | 16.0 | 6,5 | |||
| SNBS2-5 | # 10 | 5.3 | 8.1 | 16.0 | 6,5 | |||
| SNBL2-5 | # 10 | 5.3 | 9.5 | 16.0 | 6,5 | |||
| SNBS2-6 | 1/4 | 6.4 | 9.5 | 16.0 | 6,5 | |||
| SNBL2-6 | 1/4 | 6.4 | 12.0 | 22.0 | 11.0 | |||
| SNB2-8 | 16/5 | 8,4 | 14,5 | 23,5 | 12,5 | |||
Phạm vi dây: 2,5-4㎜², AWG: 14 ~ 12, Imax = 37A
| Mục số | Kích thước đinh tán | Kích thước (mm) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| SNB3.5-3 | #4 | 3.2 | 5,7 | 18.3 | 7.0 | 6.0 | 5.0 | 3.0 |
| SNB3.5-4 | #số 8 | 4.3 | 8.0 | 18.3 | 7.0 | |||
| SNB3.5-5 | # 10 | 5.3 | 8.0 | 18.3 | 7.0 | |||
| SNB3.5-6 | 1/4 | 6.4 | 12.0 | 21,5 | 12.1 | |||
Phạm vi dây: 4-6㎜², AWG: 12 ~ 10, Imax = 48A
| Mục số | Kích thước đinh tán | Kích thước (mm) | ||||||
| d2 | B | L | F | E | D∅ | d∅ | ||
| SNB5.5-3.5 | # 6 | 3.7 | 8,3 | 19,5 | 7,5 | 6,8 | 5,6 | 3,4 |
| SNBS5.5-4 | #số 8 | 4.3 | 8,3 | 19,5 | 7,5 | |||
| SNBL5.5-4 | #số 8 | 4.3 | 9.0 | 19,5 | 7,5 | |||
| SNB5.5-5 | # 10 | 5.3 | 9.0 | 19,5 | 7,5 | |||
| SNBS5.5-6 | 1/4 | 6.4 | 9.0 | 19,5 | 7,5 | |||
| SNBL5.5-6 | 1/4 | 6.4 | 12.0 | 25,5 | 12.0 | |||
| SNB5.5-8 | 16/5 | 8,4 | 14.0 | 24,5 | 11,5 | |||
Phạm vi dây: 6-25㎜², AWG: 8 ~ 4
| Mục số | Kích thước đinh tán | Kích thước (mm) | Imax | ||||||
| d2 | B | L | F | E | D∅ | d∅ | |||
| SNB8-4 | #số 8 | 4.3 | 8.7 | 23.0 | 6.0 | 8.5 | 7.2 | 4,5 | 62A |
| SNB8-5 | # 10 | 5.3 | 12.0 | 24,5 | 5,7 | 8.5 | 7.2 | 4,5 | 62A |
| SNB8-6 | 1/4 | 6.4 | 12.0 | 24,5 | 5,7 | 8.5 | 7.2 | 4,5 | 62A |
| SNB8-8 | 16/5 | 8,4 | 14,5 | 28.0 | 8,3 | 8.5 | 7.2 | 4,5 | 62A |
| SNB14-6 | 1/4 | 6.4 | 12.0 | 28.0 | 7,5 | 10,5 | 9.0 | 5,8 | 88A |
| SNB14-8 | 16/5 | 8,4 | 14.0 | 28.0 | 7,5 | 10,5 | 9.0 | 5,8 | 88A |
| SNB22-8 | 16/5 | 8,4 | 14.0 | 34,5 | 9.0 | 12.0 | 11,5 | 7.7 | 115A |
