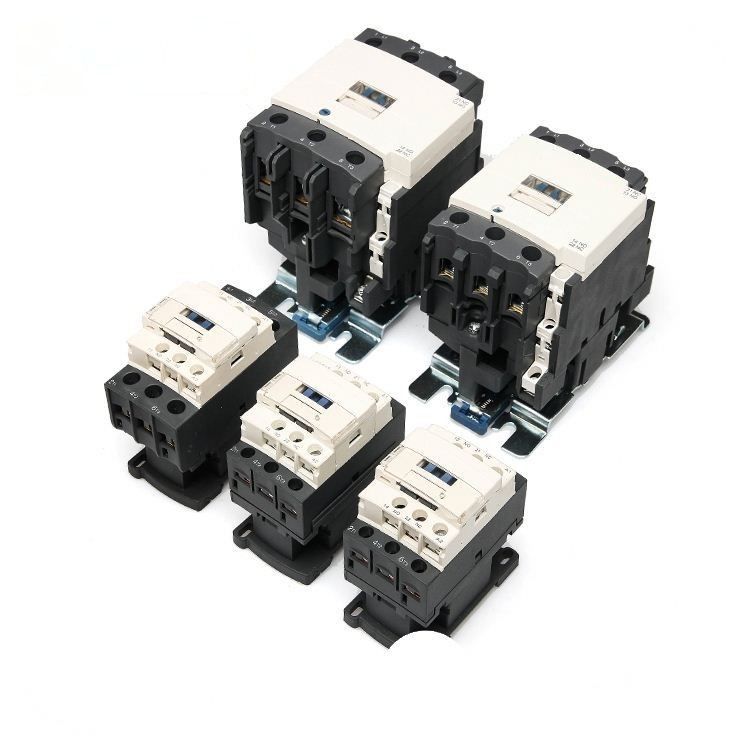

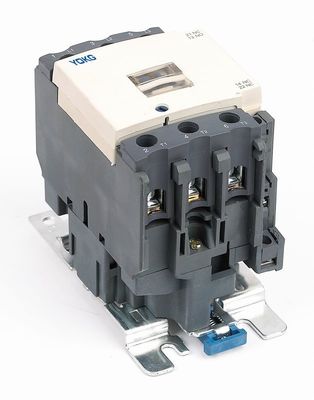

Công tắc tơ 3 pha AC 1NO + 1NC Trong 20A 25A 32A 40A Trong 3 cực
Genaral chi tiết:
| Cài đặt | Din ray hoặc vít |
| Chứng chỉ | CE CB TUV |
| Tiêu chuẩn | IEC 60947-1, IEC 60947-4-1 |
| Tần số định mức | 50 Hz / 60Hz |
| Đánh giá hiện tại | Lên đến 95A |
| Trình độ bảo vệ | IP20 |
|
Hạng mục cài đặt |
III |
| Nhiệt độ môi trường xung quanh | -5 ℃ - + 40 ℃ |
Mô hình và Hàm ý:
Các thông số chính và Hiệu suất kỹ thuật:
| Kiểu | SC1-09 | SC1-12 | SC1-18 | SC1-25 | SC1-32 | ||
| Dòng điện làm nóng định mức (A) | 20 | 20 | 25 | 32 | 40 | ||
| Điện áp cách điện định mức (V) | 690 | ||||||
| Điện áp chịu va đập định mức (KV) | 6 | ||||||
| Năng lực làm định mức | 10le | ||||||
| Khả năng phá vỡ định mức | 8le | ||||||
| Ba Lan | 3 | ||||||
| Liên lạc phụ trợ | 1NO + 1NC | ||||||
| Dòng điện chịu đựng trong thời gian ngắn (A) | 10S | 72 | 96 | 144 | 200 | 256 | |
| AC-3 Định mức làm việc hiện tại (A) |
220V / 230V | 9 | 12 | 18 | 25 | 32 | |
| 380V / 400V | 9 | 12 | 18 | 25 | 32 | ||
| 660V / 690V | 6,5 | 8.9 | 12 | 18 | 22 | ||
| AC-3 công suất của giai đoạn 3 động cơ lồng sóc (AC-3) KW |
220V / 230V | 2,2 | 3 | 4 | 5.5 | 7,5 | |
| 380V / 400V | 4 | 5.5 | 7,5 | 11 | 15 | ||
| 660V / 690V | 5.5 | 7,5 | 10 | 15 | 18,5 | ||
| Tần suất hoạt động (lần / h) | Cuộc sống điện | 1200 | 600 | ||||
| Cuộc sống cơ khí | 3600 | ||||||
| AC-3 Tuổi thọ điện (10000 / lần) | 100 | 100 | 100 | 100 | 80 | ||
| Tuổi thọ cơ học (10000 / lần) | 1000 | 1000 | 1000 | 1000 | 800 | ||
| Loại cầu chì được trang bị | RT16-20 | RT16-20 | RT16-32 | RT16-40 | RT16-50 | ||
| Điện áp cung cấp điều khiển định mức Us (V) | 50 / 60Hz | 12 ～ 480 | |||||
| Phạm vi hoạt động | Kéo vào | (85% ～ 110%) Chúng tôi + 40 ℃ | |||||
| Phát hành | (20% ～ 75%) Chúng tôi -5 ℃ | ||||||
| Công suất trung bình của cuộn dây ac (VA) | Bắt đầu | 70 | 110 | ||||
| Duy trì | số 8 | 11 | |||||
| Lớp hiệu quả năng lượng | lớp 3 | ||||||
| Tổn thất nhiệt (W) | 2 ～ 3 | 3 ～ 4 | |||||
| Thời gian khởi động (mili giây) | Gần | 12 ～ 35 | |||||
| Nghỉ | 5 ～ 20 | ||||||
| Dây mạch chính | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ～ 4 | 1 ～ 4 | 1,5 ～ 6 | 1,5 ～ 10 | 2,5 ～ 10 |
| 2 que tính | 1 ～ 4 | 1 ～ 4 | 1,5 ～ 6 | 1,5 ～ 6 | 2,5 ～ 10 | ||
| dây dẻo với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ～ 4 | 1 ～ 4 | 1 ～ 6 | 1 ～ 6 | 1 ～ 10 | |
| 2 que tính | 1 ～ 2,5 | 1 ～ 2,5 | 1 ～ 4 | 1 ～ 4 | 1,5 ～ 6 | ||
| Dây cứng (㎟) | 1 gậy | 1 ～ 4 | 1 ～ 4 | 1,5 ～ 6 | 1,5 ～ 6 | 1,5 ～ 10 | |
| 2 que tính | 1 ～ 4 | 1 ～ 4 | 1,5 ～ 6 | 1,5 ～ 6 | 2,5 ～ 10 | ||
| Chốt kích thước vít | M3,5 | M4 | |||||
| Siết chặt mô-men xoắn (Nm) | 0,8 | 1,2 | |||||
| Hệ thống dây vòng điều khiển | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 |
| 2 que tính | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | ||
| dây dẻo với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | |
| 2 que tính | 1 ～ 2,5 | 1 ～ 2,5 | 1 ～ 2,5 | 1 ～ 2,5 | 1 ～ 2,5 | ||
| Dây cứng (㎟) | 1 gậy | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | |
| 2 que tính | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | 1 ～ 4 | ||
| Chốt kích thước vít | M3,5 | ||||||
| Siết chặt mô-men xoắn (Nm) | 0,8 | ||||||
Đặc điểm cấu trúc:
♦ Thiết kế nắp che bụi, an toàn tốt hơn, độ tin cậy và kéo dài tuổi thọ
♦ Có thể được lắp đặt với khối tiếp điểm phụ, khối tiếp điểm thời gian và khối tiếp điểm giới hạn dòng điện, và rơ le nhiệt, sau đó là các sản phẩm phái sinh khác;
♦ Khối lượng nhỏ, trọng lượng nhẹ, ít tổn thất điện năng, tuổi thọ cao và an toàn và đáng tin cậy, v.v.;
♦ Có thể được trang bị tiếp điểm phụ 1NO hoặc tiếp điểm phụ 1NC (ít hơn 32A), và tiếp điểm phụ 1NO + tiếp điểm phụ 1NC (hơn 40A).Ngoài ra, nó có thể được trang bị khối công tắc tơ phụ F4 (2block hoặc 4block);
♦ Ngoài việc sử dụng vít để lắp đặt, contactor có thể được siết chặt với ray lắp tiêu chuẩn 35mm (SC1-09 ~ 95) và ray lắp tiêu chuẩn 75mm (SC1-40 ~ 95)
Kích thước xuất hiện và cài đặt:
Kích thước cài đặt:
| Kiểu | A max | Tối đa B | C tối đa | Một | NS | ∅ |
| SC1-09 ～ 18 | 45 | 77 | 86 | 35 | 50/60 | 4,5 |
| SC1-25 ～ 32 | 45 | 85 | 92 | 35 | 60/70 | 4,5 |
| SC1-40 ～ 65 | 75 | 127 | 119 | 40 | 100/110 | 6,5 |
| SC1-80 ～ 95 | 85 | 127 | 130 | 40 | 100/110 | 6,5 |
