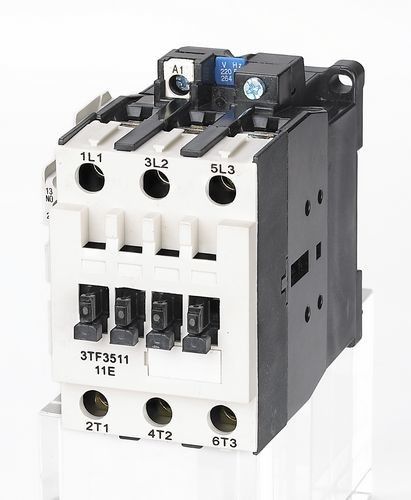

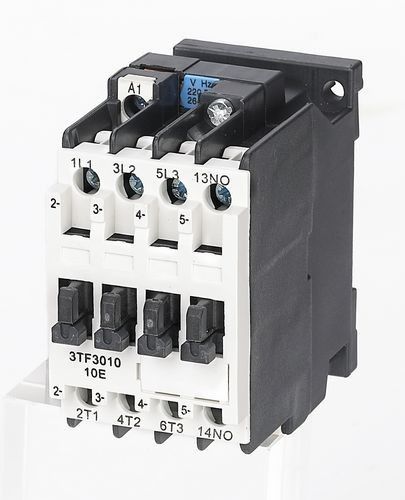

20A, 30A, 55A 3 cực 220V AC Contactor
Ứng dụng:
Công tắc tơ xoay chiều dòng SFC (sau đây gọi là công tắc tơ) phù hợp để sử dụng trong các mạch điện lên đến điện áp danh định 690V AC 50 HZ hoặc 60 HZ, điện áp cách điện danh định 690V và dòng điện danh định từ 9A đến 475A ở điện áp làm việc danh định 380V trong Loại ứng dụng AC-3, và được sử dụng để kết nối khoảng cách xa và ngắt mạch.Công tắc tơ phù hợp trong việc khởi động và điều khiển động cơ AC thường xuyên.
Công tắc tơ loạt này phù hợp với GB 14048, IEC60947-4-1
Các thông số chính và Hiệu suất kỹ thuật:
| Kiểu | SFC30 | SFC31 | SFC32 | SFC33 | SFC34 | SFC35 | ||
| Dòng điện làm nóng định mức (A) | 20 | 20 | 30 | 30 | 55 | 55 | ||
| Điện áp cách điện định mức (V) | 690 | |||||||
| Điện áp chịu va đập định mức (KV) | 6 | |||||||
| Năng lực làm định mức | 10le | |||||||
| Khả năng phá vỡ định mức | 8le | |||||||
| Ba Lan | 3 | |||||||
| Liên lạc phụ trợ | KHÔNG / NC | KHÔNG / NC | KHÔNG + NC | KHÔNG + NC | KHÔNG + NC | KHÔNG + NC | ||
| Dòng điện chịu đựng trong thời gian ngắn (A) | 10S | 72 | 96 | 128 | 176 | 256 | 304 | |
Định mức làm việc hiện tại (A) |
380V | AC-3 | 9 | 12 | 16 | 22 | 32 | 38 |
| AC-4 | 3,3 | 4.3 | 7.7 | 8.5 | 15,6 | 18,5 | ||
| Công suất động cơ có thể điều khiển (KW) 50Hz |
AC-3 | 220V | 2,4 | 3,3 | 4 | 5.5 | 8.5 | 11 |
| 380V | 4 | 5.5 | 7,5 | 11 | 15 | 18,5 | ||
| 500V | 5.5 | 7,5 | 9 | 11 | 21 | 25 | ||
| 660V | 5.5 | 7,5 | 11 | 11 | 23 | 23 | ||
| AC-4 | 380V | 1,4 | 1,9 | 3.5 | 4 | 7,5 | 9 | |
| 660V | 2,4 | 3,3 | 6 | 6.6 | 13 | 15,5 | ||
| Tần suất hoạt động (lần / h) | AC-3 | 1200 | 1200 | 1200 | 1200 | 600 | 600 | |
| AC-4 | 300 | 300 | 300 | 300 | 300 | 300 | ||
| Tuổi thọ điện (10000 / lần) | AC-3 | 100 | 100 | 100 | 100 | 80 | 80 | |
| AC-4 | 20 | 20 | 20 | 20 | 20 | 20 | ||
| Tuổi thọ cơ học (10000 / lần) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | ||
| Khả năng chịu điện áp làm việc của cuộn dây hấp dẫn (AC) | (85% ～ 110%) Chúng tôi + 40 ℃ | |||||||
| Thu hút tiêu thụ điện năng cuộn dây | Giữ (VA) | 10 | 10 | 10 | 10 | 12.1 | 12.1 | |
| Nhận hàng (VA) | 68 | 68 | 68 | 68 | 101 | 101 | ||
| Tiếp xúc phụ trợ dòng nhiệt thông thường (A) | 10 | 10 | 10 | 10 | 10 | 10 | ||
| Tiếp điểm phụ điện áp cách điện định mức (V) | 690 | 690 | 690 | 690 | 690 | 690 | ||
| Tiếp điểm phụ trợ đánh giá dòng điện làm việc (A) | AC-15 | 380V | 6 | 6 | 4 | 4 | 4 | 4 |
| 220V | 10 | 10 | 6 | 6 | 6 | 6 | ||
| DC-13 | 110V | 0,9 | 0,9 | 1,14 | 1,14 | 1,14 | 1,14 | |
| 220V | 0,45 | 0,45 | 0,48 | 0,48 | 0,48 | 0,48 | ||
Điều kiện làm việc và lắp đặt:
♦ Nhiệt độ không khí xung quanh: -5 ℃ - + 40 ℃ và trung bình không quá + 35 ℃ trong vòng 24 giờ;
♦ Độ cao: ≤ 2000m;
♦ Điều kiện không khí: khi nhiệt độ cao nhất là + 40 ℃, độ ẩm tương đối của không khí không đến 50%, nhưng độ ẩm cao hơn được phép ở nhiệt độ thấp hơn.Giống như, độ ẩm 90% ở 20 ℃.Sương ngưng tụ cần được xem xét khi ở nhiệt độ thấp hơn;
♦ Mức độ ô nhiễm: Loại 3
♦ Hạng mục cài đặt: III
♦ Mức độ bảo vệ: IP20
♦ Điều kiện lắp đặt: góc nghiêng giữa mặt lắp đặt và mặt thẳng đứng không được lớn hơn ± 5 ℃
♦ Tác động và rung: công tắc tơ phải được lắp đặt và hoạt động trong điều kiện không có rung lắc, va đập và rung động rõ ràng.
Đặc điểm cấu trúc:
♦ Thiết kế an toàn chống điện giật, an toàn và đáng tin cậy hơn
♦ Tính năng thể tích nhỏ, trọng lượng nhẹ, buồng phóng điện được bao bọc, khoảng cách phóng điện hồ quang nhỏ
♦ Cấu tạo dập tắt hồ quang là mới, mài mòn các tiếp điểm nhỏ, tuổi thọ điện lâu dài
♦ Hoạt động của nam châm mang lại nhiều ưu điểm như độ tin cậy tốt, chịu được va đập, không bị mỏi ...
Kích thước xuất hiện và cài đặt:
Kích thước cài đặt:
| Kiểu | A max | Tối đa B | C tối đa | Một | NS | ∅ |
|
SFC30 |
46 | 79 | 87 | 35 | 60 | 4.8 |
| SFC31 | 46 | 79 | 87 | 35 | 60 | 4.8 |
| SFC32 | 46 | 89 | 100 | 35 | 75 | 4.8 |
| SFC33 | 46 | 89 | 100 | 35 | 75 | 4.8 |
| SFC34 | 56 | 105 | 110 | 45 | 75 | 5 |
| SFC35 | 56 | 105 | 110 | 45 | 75 | 5 |
