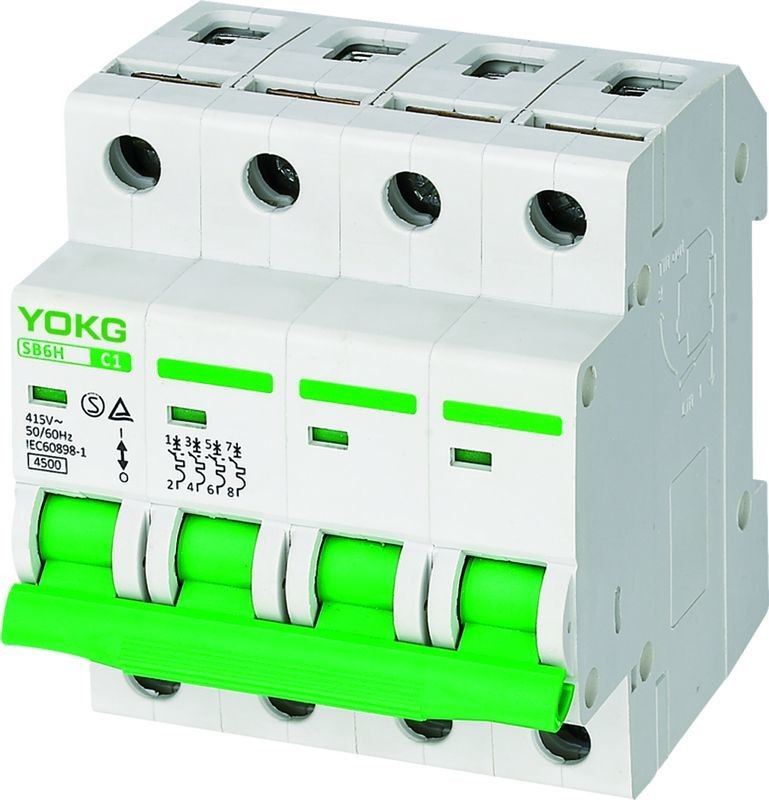

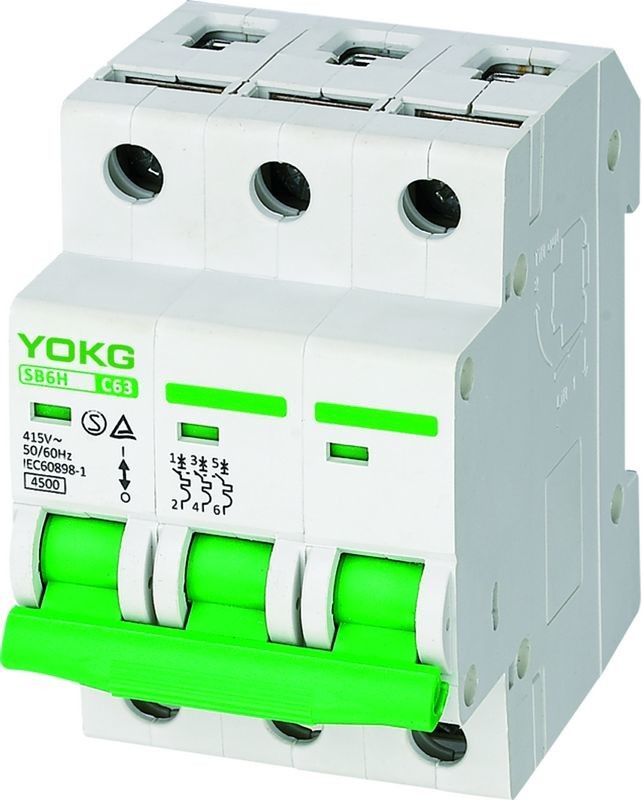

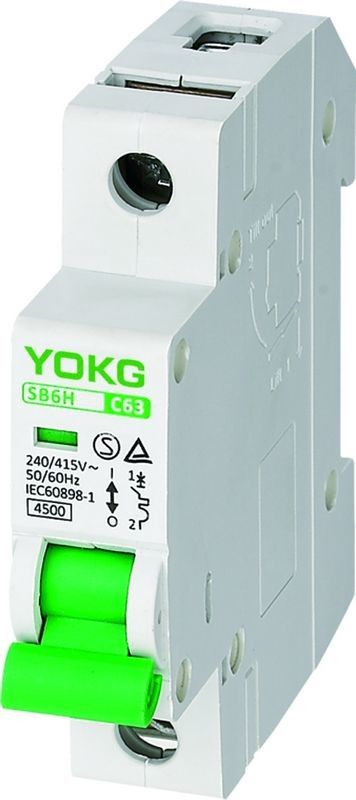

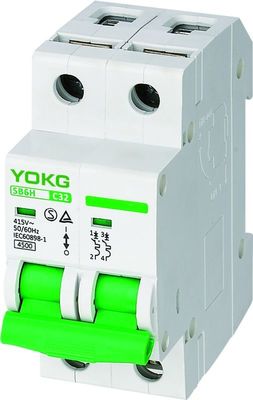

Bộ ngắt mạch mini IP40 trong nhà SB6H 3P, 4P 10KA MCB
Đặc điểm vấp ngã tức thời:
Máy cắt SB6 được thiết kế để bảo vệ mạch phân phối và mạch nhánh, có tải khác nhau;
♦ Đường cong B ---- Thiết bị sẽ không hoạt động trong 0,1 giây ở dòng điện 3 In;hiện tại 5 In sẽ hoạt động trong ít hơn 0,1S
♦ Đường cong C ---- Thiết bị sẽ không hoạt động trong 0,1 giây ở dòng điện 5 In;hiện tại 10 In sẽ hoạt động trong ít hơn 0,1S
♦ Đường cong D ---- Thiết bị sẽ không hoạt động trong 0,1 giây ở dòng điện 10 In;hiện tại 20 In sẽ hoạt động trong ít hơn 0,1S
Thông số kỹ thuật:
| Ba Lan | 1P, 1P + N, 2P, 3P, 3P + N, 4P |
| Đặc điểm kỹ thuật điện | |
| Dòng định mức (A) In | 1-63 |
| Tần số định mức (Hz) | 50/60 |
| Điện áp làm việc định mức (V) Ue | 1P: 230/400 ～, 2/3 / 4P: 400 ～ |
| Điện áp cách điện định mức (V) Ui | 500 |
| Điện áp chịu xung (KV) Uimp | 6 |
| Khả năng ngắt ngắn mạch định mức (KA) Icn |
4,5 |
| Loại vấp ngã tức thời | B, C, D |
| Điện áp làm việc tối đa Umax | 440 |
| Điện áp làm việc tối thiểu Umin | 12 |
| Điện áp thử nghiệm điện môi (kv) | 2 |
| Tuổi thọ sử dụng Giá trị tiêu chuẩn cơ học | 10000 |
| (OC) Giá trị tiêu chuẩn điện | 4000 |
| Kiểm soát và chỉ dẫn: | |
| Shunt phát hành (SHT) | Không bắt buộc |
| Giải phóng điện áp (UVT) | Không bắt buộc |
| Tiếp điểm phụ (AUX) | Không bắt buộc |
| Liên hệ báo động (ALT) | Không bắt buộc |
| Chỉ báo vị trí liên hệ | Vỡ nợ |
| Chỉ báo lỗi | Không có |
| Kết nối và cài đặt: | |
| Nhiệt độ môi trường (với mức trung bình hàng ngày ≤35 ℃) | -5 ℃ ～ + 40 ℃ |
| Mức độ bảo vệ Tất cả các bên | IP40 |
| Thiết bị đầu cuối kết nối | IP20 |
| Dây (㎟) | 16 |
| Thanh cái (㎟) | 16 |
| Gắn | Cáp / Thanh cái |
| Mức độ ô nhiễm | 2 |
| Nhiệt độ tham chiếu để cài đặt phần tử nhiệt (℃) | 30 |
| Nhiệt độ bảo quản (℃) | -25 ℃ ～ + 70 ℃ |
| Siết chặt mô-men xoắn | 3.0 |
| Sự liên quan | Trên và dưới |
| Kích thước (mm) a (1P / 2P / 3P / 4P) | 17,5 / 35 / 52,5 / 70 |
 b (1P / 2P / 3P / 4P) |
83/83/83/83 |
| (WxHxL) c (1P / 2P / 3P / 4P) | 67/67/67/67 |
Ứng dụng:
Các Bộ ngắt mạch mini trong nhà có thể được sử dụng cho:Bảo vệ ngắn mạch, Chức năng cách ly, Bảo vệ quá tải, Chức năng chỉ thị vị trí tiếp xúc, lắp đặt Din-rail 35mm, loại dây đầu vào trên cùng và dưới cùng, hoặc loại dây đầu vào và đầu ra dưới cùng, có thể chọn phụ kiện điện và đạt được chỉ báo từ xa Điều kiện MCB;ngắt, đóng và vấp lỗi và chọn các phụ kiện điện và nhận ra bảo vệ quá điện áp và quá áp của MCB và phát hành shunt từ xa
Đặc điểm hoạt động quá dòng:
| Không. | Định mức hiện tại của bản phát hành (A) | Trạng thái ban đầu | Kiểm tra hiện tại | Thời gian cụ thể | Kết quả thu được | Nhận xét |
| 1 | 1 ～ 63 | trạng thái mã | 1.13 In | t ≤ 1h | Không phải chuyến đi | |
| 2 | 1 ～ 63 | theo bài kiểm tra trước | 1,45 In | t ＜ 1h | chuyến đi chơi | thiết lập dòng điện đến giá trị được chỉ định một cách ổn định trong 5s |
| 3 | Trong ≤ 32 | trạng thái mã | 2,55 In | 1 giây ＜ t ＜ 60 giây | chuyến đi chơi | |
| Trong ＞ 32 | trạng thái mã | 2,55 In | 1 giây ＜ t ＜ 120 giây | chuyến đi chơi | ||
| 4 | 1 ～ 63 | trạng thái mã | 3 trong | t ≤0,1 giây | Không phải chuyến đi | Loại B |
| 1 ～ 63 | trạng thái mã | 5 trong | t ＜ 0,1 giây | chuyến đi chơi | Loại B | |
| 1 ～ 63 | trạng thái mã | 5 trong | t ≤0,1 giây | Không phải chuyến đi | Loại C | |
| 1 ～ 63 | trạng thái mã | 10 In | t ＜ 0,1 giây | chuyến đi chơi | Loại C | |
| 1 ～ 63 | trạng thái mã | 10 In | t ≤0,1 giây | Không phải chuyến đi | Loại D | |
| 1 ～ 63 | trạng thái mã | 20 In | t ＜ 0,1 giây | chuyến đi chơi | Loại D |
