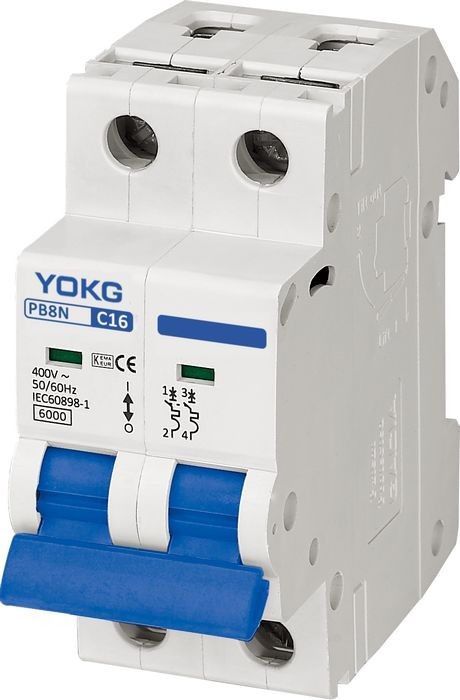

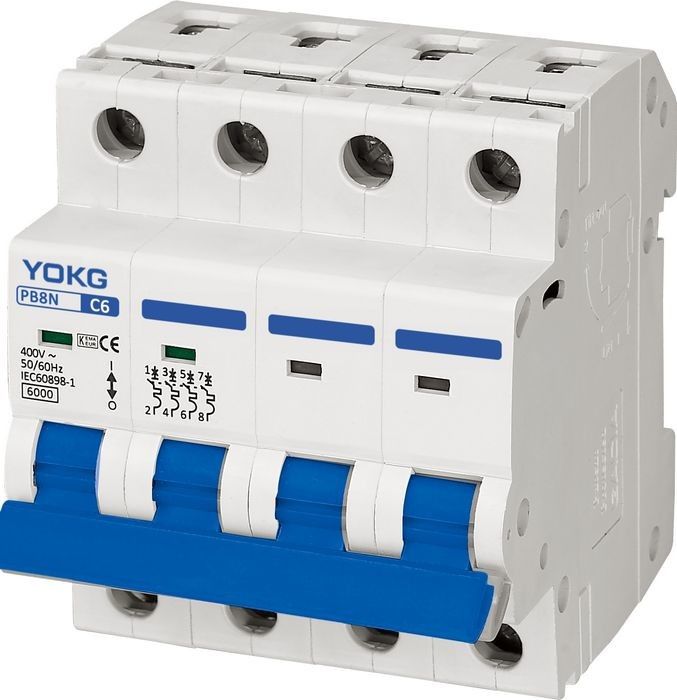

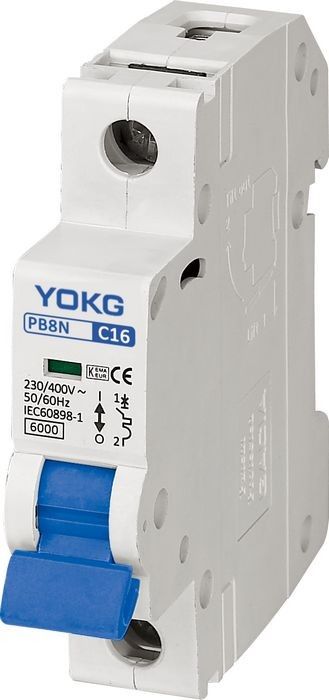

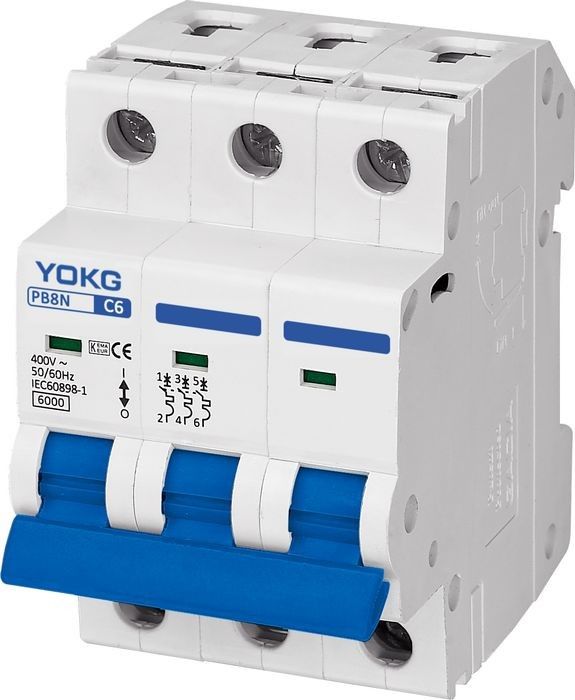

2p 40 Amp Mcb IEC60898-1 230 / 400V 50/60 Hz 1A-63amp Bộ ngắt mạch
Tổng quan:
|
Tên sản phẩm: |
Bộ ngắt mạch thu nhỏ / MCB |
|
Kiểu: |
Mini |
|
Công suất ngắn mạch định mức lcu (V) |
B, C, D |
|
Điện áp định mức: |
230V / 400VAC |
|
Đánh giá hiện tại: |
1A, 2A, 3A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Khả năng phá vỡ: |
6KA |
|
Tần số đánh giá: |
50 / 60Hz |
|
Số lượng cực: |
1P, 1P + N, 2P, 3P, 3P + N, 4P |
|
Độ cao: |
≤2000m |
|
Nhiệt độ môi trường: |
-5 ~ 40 ℃ |
|
Tiêu chuẩn: |
IEC / EN 60898-1 |
|
Loại bảo vệ: |
bảo vệ quá tải, bảo vệ ngắn mạch |
|
Loại chuyến đi: |
loại nhiệt |
|
Trả góp: |
Đường ray TH 35mm |
|
Công suất dây: |
≤25mm² |
|
Ứng dụng: |
Bảo vệ ngắn mạch, Chức năng cách ly, Bảo vệ quá tải
|
Đặc điểm vấp ngã tức thời:
Bộ ngắt mạch PB8 được thiết kế để bảo vệ mạch phân phối và mạch nhánh, có tải khác nhau;
♦ Đường cong B ---- Thiết bị sẽ không hoạt động trong 0,1 giây ở dòng điện 3 In;hiện tại 5 In sẽ hoạt động trong ít hơn 0,1S
♦ Đường cong C ---- Thiết bị sẽ không hoạt động trong 0,1 giây ở dòng điện 5 In;hiện tại 10 In sẽ hoạt động trong ít hơn 0,1S
♦ Đường cong D ---- Thiết bị sẽ không hoạt động trong 0,1 giây ở dòng điện 10 In;hiện tại 20 In sẽ hoạt động trong ít hơn 0,1S
Đặc điểm hoạt động quá dòng:
| Không. | Định mức hiện tại của bản phát hành (A) | Trạng thái ban đầu | Kiểm tra hiện tại | Thời gian cụ thể | Kết quả thu được | Nhận xét |
| 1 | 1 ～ 63 | trạng thái mã | 1.13 In | t ≤ 1h | Không phải chuyến đi | |
| 2 | 1 ～ 63 | theo bài kiểm tra trước | 1,45 In | t ＜ 1h | chuyến đi chơi | thiết lập dòng điện đến giá trị được chỉ định một cách ổn định trong 5s |
| 3 | Trong ≤ 32 | trạng thái mã | 2,55 In | 1 giây ＜ t ＜ 60 giây | chuyến đi chơi | |
| Trong ＞ 32 | trạng thái mã | 2,55 In | 1 giây ＜ t ＜ 120 giây | chuyến đi chơi | ||
| 4 | 1 ～ 63 | trạng thái mã | 3 trong | t ≤0,1 giây | Không phải chuyến đi | Loại B |
| 1 ～ 63 | trạng thái mã | 5 trong | t ＜ 0,1 giây | chuyến đi chơi | Loại B | |
| 1 ～ 63 | trạng thái mã | 5 trong | t ≤0,1 giây | Không phải chuyến đi | Loại C | |
| 1 ～ 63 | trạng thái mã | 10 In | t ＜ 0,1 giây | chuyến đi chơi | Loại C | |
| 1 ～ 63 | trạng thái mã | 10 In | t ≤0,1 giây | Không phải chuyến đi | Loại D | |
| 1 ～ 63 | trạng thái mã | 20 In | t ＜ 0,1 giây | chuyến đi chơi | Loại D |
Số lượng cực:
Kích thước:
Thông số kỹ thuật:
| Dòng định mức (A) In | 1-63 |
| Tần số định mức (Hz) | 50/60 |
| Điện áp làm việc định mức (V) Ue | 1P: 230/400 ～, 2/3 / 4P: 400 ～ |
| Điện áp cách điện định mức (V) Ui | 500 |
| Điện áp chịu xung (KV) Uimp | 6 |
| Khả năng ngắt ngắn mạch định mức (KA) Icn | 6 |
| Loại vấp ngã tức thời | B, C, D |
| Điện áp làm việc tối đa Umax | 440 |
| Điện áp làm việc tối thiểu Umin | 12 |
| Điện áp thử nghiệm điện môi (kv) | 2 |
| Tuổi thọ sử dụng Giá trị tiêu chuẩn cơ học | 10000 |
| (OC) Giá trị tiêu chuẩn điện | 4000 |
| Kết nối và cài đặt: | |
| Mức độ bảo vệ Tất cả các bên | IP40 |
| Thiết bị đầu cuối kết nối | IP20 |
| Dây (㎟) | 16 |
| Thanh cái (㎟) | 25 |
| Gắn | Cáp / Thanh cái |
| Mức độ ô nhiễm | 2 |
| Nhiệt độ tham chiếu để cài đặt phần tử nhiệt (℃) | 30 |
| Nhiệt độ bảo quản (℃) | -25 ℃ ～ + 70 ℃ |
| Siết chặt mô-men xoắn | 3.0 |
| Sự liên quan | Trên và dưới |
| Kích thước (mm) a (1P / 2P / 3P / 4P) | 17,5 / 35 / 52,5 / 70 |
| b (1P / 2P / 3P / 4P) |
87/87/87/87 |
| (WxHxL) c (1P / 2P / 3P / 4P) | 77,5 / 77,5 / 77,5 / 77,5 |
