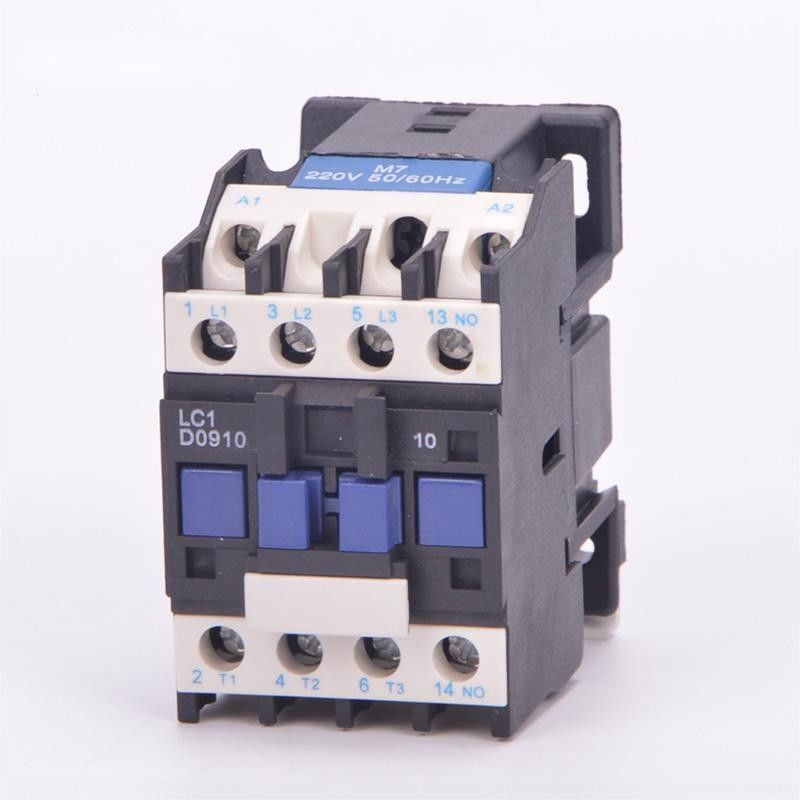

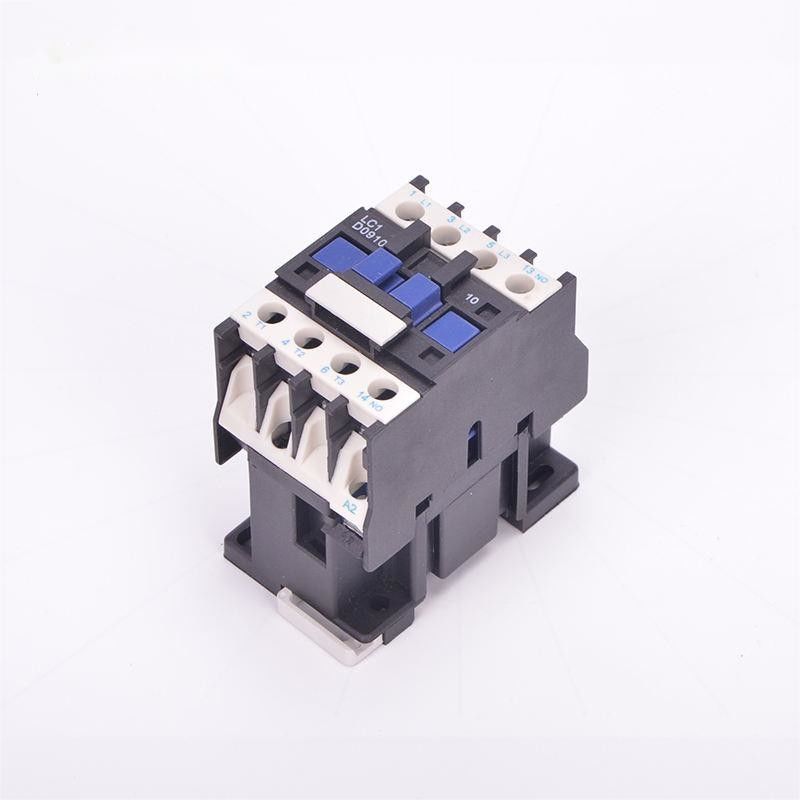

9A-95A Công tắc tơ điện tổng hợp 3P 4P 50 60HZ Công tắc tơ chuyển đổi
Đăng kí:
Công tắc tơ AC dòng SC (sau đây gọi là công tắc tơ) phù hợp để sử dụng trong các mạch có điện áp danh định lên đến 690V AC 50 HZ hoặc 60 HZ, dòng điện danh định lên đến 95A, để chế tạo, ngắt, thường xuyên khởi động và điều khiển động cơ xoay chiều.Kết hợp với rơ le nhiệt, nó trở thành bộ khởi động điện từ để bảo vệ các mạch quá tải.
Công tắc tơ loạt này phù hợp với GB 14048, IEC60947-4-1
Chung:
* Độ cao lắp đặt dưới 2000m.
* Phạm vi nhiệt độ xung quanh: từ -5 ° C ~ + 40 ° C.
* Trong điều kiện không nổ.hoặc không có sự xói mòn thích hợp và
phá hủy khu vực dẫn khí và bụi.
* Không có mưa và tuyết xâm nhập.
* Mức độ ô nhiễm 2.
Mô hình và Hàm ý:
Các thông số chính và Hiệu suất kỹ thuật:
| Loại hình | SC09 | ||
| Dòng điện làm nóng định mức (A) | 20 | ||
| Điện áp cách điện định mức (V) | 690 | ||
| Điện áp chịu va đập định mức (KV) | 6 | ||
| Năng lực làm định mức | 10le | ||
| Khả năng phá vỡ định mức | 8le | ||
| Ba Lan | 3 | ||
| Liên lạc phụ trợ | KHÔNG / NC | ||
| Dòng điện chịu đựng trong thời gian ngắn (A) | 10S | 72 | |
| Dòng điện làm việc định mức (A) | 380V | AC-3 | 9 |
| AC-4 | 3.5 | ||
| 660V | AC-3 | 6.6 | |
| AC-4 | 1,5 | ||
| AC-3 công suất của giai đoạn 3 động cơ lồng sóc (AC-3) KW |
220V | 2,2 | |
| 380V | 4 | ||
| 660V | 5.5 | ||
| Tần suất hoạt động (lần / h) | Cuộc sống điện | AC-3 | 1200 |
| AC-4 | 300 | ||
| Cuộc sống cơ khí | 3600 | ||
| Tuổi thọ điện (10000 / lần) | AC-3 | 100 | |
| AC-4 | 20 | ||
| Tuổi thọ cơ học (10000 / lần) | 1000 | ||
| Loại cầu chì được trang bị | RT16-20 | ||
| Điện áp cung cấp điều khiển định mức Us (V) | 50 / 60Hz | 12 ~ 480 | |
| Phạm vi hoạt động | Kéo vào | (85% ~ 110%) Chúng tôi + 40 ℃ | |
| Phát hành | (20% ~ 75%) Chúng tôi -5 ℃ | ||
| Công suất trung bình của cuộn dây ac (VA) | Bắt đầu | 70 | |
| Duy trì | số 8 | ||
| Lớp hiệu quả năng lượng | lớp 3 | ||
| Tổn thất nhiệt (W) | 2 ~ 3 | ||
| Thời gian khởi động (mili giây) | Đóng | 12 ~ 25 | |
| Phá vỡ | 5 ~ 20 | ||
| Dây mạch chính | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ～ 4 |
| 2 que | 1 ～ 4 | ||
| dây dẻo với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ～ 4 | |
| 2 que | 1 ～ 2,5 | ||
| Dây cứng (㎟) | 1 gậy | 1 ~ 4 | |
| 2 que | 1 ～ 4 | ||
| Chốt kích thước vít | M3,5 | ||
| Mô-men xoắn siết chặt (Nm) | 0,8 | ||
| Hệ thống dây vòng điều khiển | dây dẻo không lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ～ 4 |
| 2 que | 1 ～ 4 | ||
| dây dẻo với lạnh nhấn thiết bị đầu cuối (㎟) |
1 gậy | 1 ～ 4 | |
| 2 que | 1 ～ 2,5 | ||
| Dây cứng (㎟) | 1 gậy | 1 ～ 4 | |
| 2 que | 1 ～ 4 | ||
| Chốt kích thước vít | M3,5 | ||
| Mô-men xoắn siết chặt (Nm) | 0,8 |
||
Kích thước cài đặt:
| A max | Tối đa B | C tối đa | một | b | ∅ |
| 57 | 86 | 95 | 40 | 48 | 4,5 |
Tại sao chọn chúng tôi:
một.Trả lời câu hỏi của bạn trong 24 giờ làm việc.
b.Hướng dẫn kỹ thuật và nghiệp vụ.
c.Chất lượng tốt nhất và giá cả tốt nhất.
Chúng tôi duy trì các sản phẩm xuất sắc và phấn đấu 100% sự hài lòng của khách hàng.Một phản hồi tốt là rất quan trọng, chúng tôi hoan nghênh bạn đã
đề xuất hoặc phản hồi tốt về hàng hóa và dịch vụ của chúng tôi.
Câu hỏi thường gặp:
1. Tôi có thể có giá của sản phẩm của bạn?
Chào mừng.Xin vui lòng gửi cho chúng tôi một cuộc điều tra.Bạn sẽ nhận được câu trả lời của chúng tôi sau 24 giờ
2. Chúng tôi có thể in logo / trang web / tên công ty của chúng tôi trên các sản phẩm không?
Đúng,OEM với xác thực có sẵn.
3. những gì là thời gian dẫn cho đặt hàng thường xuyên?
7-15 ngày đối với số lượng đặt hàng ít hơn 2000 chiếc;Đối với số lượng nhiều hơn, chúng tôi có thể thương lượng về nó
4. Bạn có kiểm tra các thành phẩm?
Sản phẩm của chúng tôi 100% tự kiểm tra và thử nghiệm trước khi đóng gói
5. Làm Thế Nào về các điều khoản thanh toán?
30% tiền gửi, số dư thanh toán còn lại so với bản sao B / L
6.Bạn có thể cung cấp Mẫu A hoặc C / O?
Nó hoàn toàn không phải là một vấn đề.Chúng tôi có thể áp dụng các tài liệu liên quan này theo yêu cầu của khách hàng.
