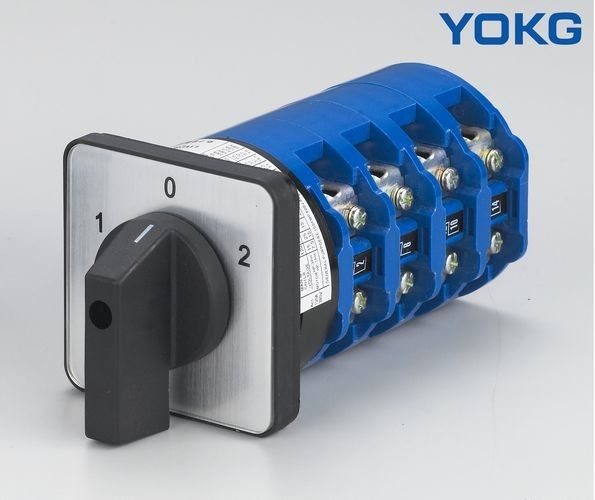

Công tắc chuyển đổi quay đa năng Sê-ri LW28 10amp 20A 125 Amp 160A
Phạm vi áp dụng:
Bộ chuyển mạch đa năng dòng LW28 được sử dụng chủ yếu trong các mạch điện có điện áp xoay chiều 50Hz, điện áp định mức 380V trở xuống, điện áp một chiều 220V trở xuống, dòng điện định mức lên đến 160A.Chúng được sử dụng để chuyển đổi hoặc ngắt mạch bằng tay không thường xuyên để điều khiển và chuyển đổi, và cũng có thể được sử dụng để điều khiển trực tiếp động cơ không đồng bộ ba pha, điều khiển chính và đo lường mạch.Các sản phẩm được sử dụng rộng rãi như công tắc điều khiển mạch, công tắc thiết bị kiểm tra, công tắc điều khiển động cơ và công tắc điều khiển chính, và công tắc máy hàn, v.v.
Tiêu chuẩn: chuyển đổi mạch chính và công tắc chuyển đổi điều khiển trực tiếp phù hợp với GB14048.3-2001
Chuyển đổi để điều khiển lệnh chính tuân theo GB14048.5-2001.
Điều kiện làm việc bình thường:
Nhiệt độ không khí xung quanh: ≤ +40 ° C, nhiệt độ trung bình: ≤ +35 ° C (trong vòng 24 giờ))
Giới hạn dưới của nhiệt độ không khí xung quanh: ≤ -5 ℃
Độ cao: ≤ 2000m
Người mẫu | Bảng điều khiển Sự chỉ rõ |
Kích thước ranh giới (mm) | Kích thước lắp (mm) | ||||||
MỘT | NS | NS | L | E | NS | D1 | D2 | ||
LW28-10 LW28-20 |
Quảng trường MO | 30 | 30 | 28 | 22 + 8n | 20 | ø8 | ø3,2 | |
Hình vuông M1 | 48 | 48 | 43 | 22 + 9,6n | 36 | 36 | ø8,5 | ø4,5 | |
Hình vuông M2 | 64 | 64 | 43 | 25 + 9,6n | 48 | 48 | ø10 | ø4,5 | |
Hình chữ nhật M2 | 64 | 80 | 43 | 25 + 9,6n | 48 | 48 | ø10 | ø4,5 | |
LW28-20C | Hình vuông M2 | 64 | 64 | 60 | 42,5 + 12,6n | 48 | 48 | ø10 | ø4,5 |
Hình chữ nhật M2 | 64 | 80 | 60 | 42,5 + 12,6n | 48 | 48 | ø10 | ø4,5 | |
Hình vuông M3 | 88 | 88 | 60 | 42,5 + 12,6n | 68 | 68 | ø13 | ø6 | |
LW28-25 | Hình vuông M1 | 48 | 48 | 45,2 | 23 + 12,8n | 36 | 36 | ø8,5 | ø4,5 |
Hình chữ nhật M1 | 48 | 60 | 45,2 | 23 + 12,8n | 36 | 36 | ø8,5 | ø4,5 | |
Hình vuông M2 | 64 | 64 | 45,2 | 26,5 + 12,8n | 48 | 48 | ø10 | ø4,5 | |
Hình chữ nhật M2 | 64 | 80 | 45,2 | 26,5 + 12,8n | 48 | 48 | ø 10 | ø4,5 | |
LW28-32 | Hình vuông M2 | 64 | 64 | 58 | 29,2 + 12,8n | 48 | 48 | ø10 | ø4,5 |
Hình chữ nhật M2 | 64 | 80 | 58 | 29,2 + 12,8n | 48 | 48 | ø10 | ø4,5 | |
Hình vuông M3 | 68 | 88 | 58 | 29,2 + 12,8n | 68 | 68 | ø13 | ø6 | |
LW28-63 | Hình vuông M2 | 64 | 64 | 66 | 29,2 + 21,5n | 48 | 48 | ø10 | ø4,5 |
Hình chữ nhật M2 | 64 | 80 | 66 | 29,2 + 21,5n | 48 | 48 | ø10 | ø4,5 | |
Hình vuông M3 | 88 | 88 | 66 | 29,2 + 21,5n | 68 | 68 | ø13 | ø6 | |
LW28-125 | Hình vuông M3 | 88 | 88 | 84 | 35 + 26,5n | 68 | 68 | ø13 | ø6 |
LV28-160 | Hình vuông M3 | 88 | 88 | 88 | 35 + 32,5n | 68 | 68 | ø13 | ø6 |
LV28-200 | 14 hình vuông | 130 | 130 | 126 | 39,5 + 38,5n | 104 | 104 | ø16 | ø7 |
LV28-315 | Quảng trường M4 | 130 | 130 | 126 | 39,5 + 38,5n | 104 | 104 | ø16 | ø7 |
Mô hình sản phẩm và hàm ý:
Kích thước có liên quan:
Chứng chỉ:
Đóng gói và giao hàng:
Tại sao chọn chúng tôi:
---------------------------------------------
Một.Trả lời câu hỏi của bạn trong 24 giờ làm việc.
NS.Hướng dẫn kỹ thuật và nghiệp vụ.
NS.Chất lượng tốt nhất và giá cả tốt nhất.
Chúng tôi duy trì các sản phẩm xuất sắc và phấn đấu 100% sự hài lòng của khách hàng.Một phản hồi tốt là rất quan trọng, chúng tôi hoan nghênh đề xuất hoặc phản hồi tốt của bạn về hàng hóa và dịch vụ của chúng tôi.
Câu hỏi thường gặp:
1. Tôi có thể có giá của sản phẩm của bạn?
Chào mừng.Xin vui lòng gửi cho chúng tôi bất kỳ yêu cầu.Bạn sẽ nhận được câu trả lời của chúng tôi trong 24 giờ.
2. Chúng tôi có thể in logo / trang web / tên công ty của chúng tôi trên các sản phẩm không?
Có, OEM và ODM có sẵn.
3. những gì là thời gian dẫn cho đặt hàng thường xuyên?
7-15 ngày đối với số lượng đặt hàng ít hơn 2000 chiếc.Đối với số lượng nhiều hơn, chúng tôi có thể thương lượng về nó.
4. Bạn có kiểm tra các thành phẩm?
Sản phẩm của chúng tôi 100% tự kiểm tra và thử nghiệm trước khi đóng gói.
5. Làm Thế Nào về các điều khoản thanh toán?
Tiền gửi 30%, số dư thanh toán còn lại so với bản sao B / L.
