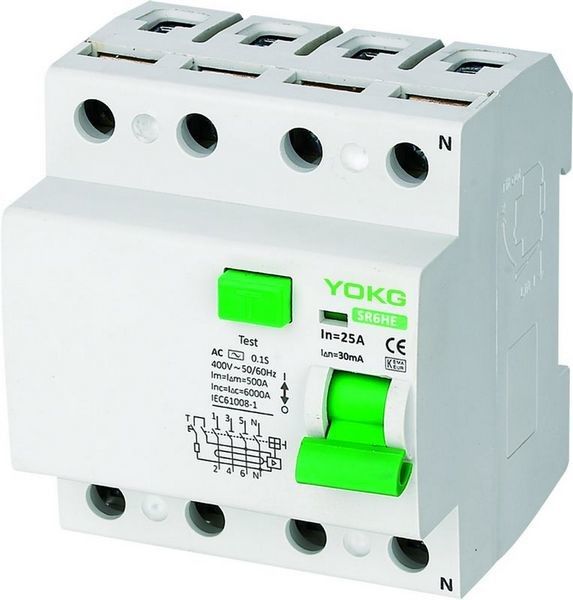

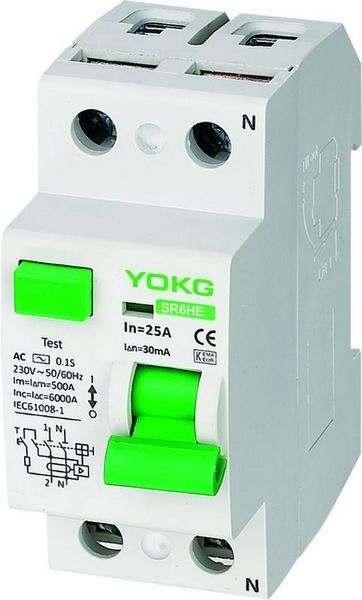

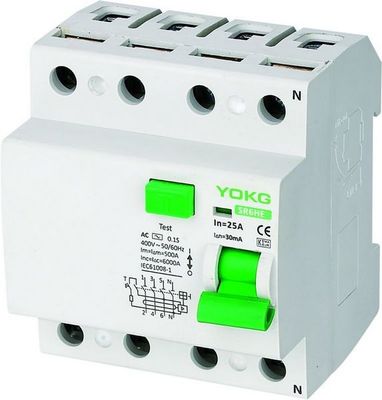

Bộ ngắt mạch chống rò rỉ SR6HE 63A Thiết bị bảo vệ gia đình điện tử 2P, 4P
Hàm số:
♦ Điều khiển mạch điện
♦ Bảo vệ mọi người khỏi các tiếp xúc gián tiếp và bảo vệ bổ sung chống lại các tiếp xúc trực tiếp
♦ Bảo vệ các công trình lắp đặt khỏi nguy cơ hỏa hoạn do lỗi cách điện
♦ Bộ ngắt mạch dòng dư được sử dụng trong nhà ở, khu cấp 3 và công nghiệp
♦ Hỗ trợ lắp đặt Din-rail 35mm
Lựa chọn:
♦ Dạng sóng có thể phát hiện
♦ Loại AC
♦ Một loại
RCCB mà sự vấp ngã đảm bảo cho dòng điện xoay chiều hình sin dư và dòng điện một chiều xung dư, cho dù được đặt đột ngột hoặc tăng chậm, Biểu tượng
Thông số kỹ thuật:
| Ba Lan | 2P, 4P |
| Đặc điểm kỹ thuật điện | |
| Dòng định mức (A) In | 16-63A |
| Điện áp làm việc định mức (V) Ue | 2P: 230, 4P: 400 |
| Điện áp cách điện định mức (V) Ui | 500 |
| Điện áp chịu xung (kV) Uimp | 6 |
| Khả năng ngắt ngắn mạch định mức (kA) Inc / I △ n | 6 |
| Dòng dư định mức (mA) I △ n | 10,30,100,300 |
| Khả năng tạo và đứt còn lại định mức (A) I △ m | 1000 |
| loại làm việc hiện tại dư | AC, AC + S, A |
| loại bảo vệ hiện tại dư | Điện tử |
| Điện áp thử nghiệm điện môi (kV) | 2,5 |
| Tuổi thọ sử dụng Giá trị tiêu chuẩn cơ học | 4000 |
| (OC) Giá trị tiêu chuẩn điện | 2000 |
| Kiểm soát và chỉ dẫn | |
| Shunt phát hành (SHT) | KHÔNG AI |
| Giải phóng điện áp (UVT) | KHÔNG AI |
| Tiếp điểm phụ (AUX) | KHÔNG AI |
| Chỉ báo vị trí liên hệ | KHÔNG AI |
| Chỉ báo lỗi | VỠ NỢ |
| Kết nối và cài đặt | |
| Nhiệt độ môi trường (với mức trung bình hàng ngày ≤35 ℃) | -5 ℃ ～ + 40 ℃ |
| Mức độ bảo vệ Tất cả các bên | IP40 |
| thiết bị đầu cuối kết nối | IP20 |
| Dây (m㎡) | 16 |
| Thanh cái (m㎡) | 25 |
| Gắn | Cáp / Thanh cái |
| Nhiệt độ tham chiếu để cài đặt phần tử nhiệt | 30 |
| Mức độ ô nhiễm | 2 |
| Nhiệt độ bảo quản (℃) | -25 ℃ ～ + 70 ℃ |
| Sự liên quan | Đứng đầu |
| Kích thước (mm) a (2P / 4P) | 35/70 |
| b (2P / 4P) | 81/81 |
| c (2P / 4P) | 77,5 / 77,5 |
Độ nhạy vấp:
♦ 30 mA - bảo vệ bổ sung chống tiếp xúc trực tiếp
♦ 100mA - phối hợp với hệ thống nối đất theo công thức In ＜ 50 / R, để bảo vệ chống lại các tiếp điểm gián tiếp
♦ 300mA, bảo vệ chống lại các tiếp điểm gián tiếp, cũng như nguy cơ hỏa hoạn
Thời gian đi:
♦ Tức thời
Nó đảm bảo vấp ngã tức thời (không có thời gian trễ)
♦ Thời gian trễ ngắn
Nó đảm bảo mọi vấp ngã ít nhất 10ms
♦ Chọn lọc
Nó đảm bảo phân biệt hoàn toàn với một RCD không chọn lọc được đặt ở phía dưới
Sơ đồ kết nối:
Sơ đồ dây chuyền phân phối:
