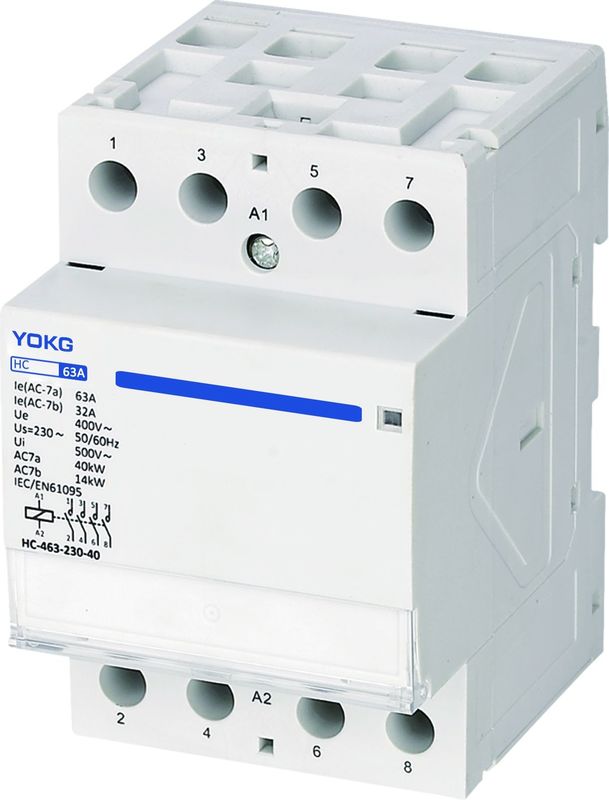

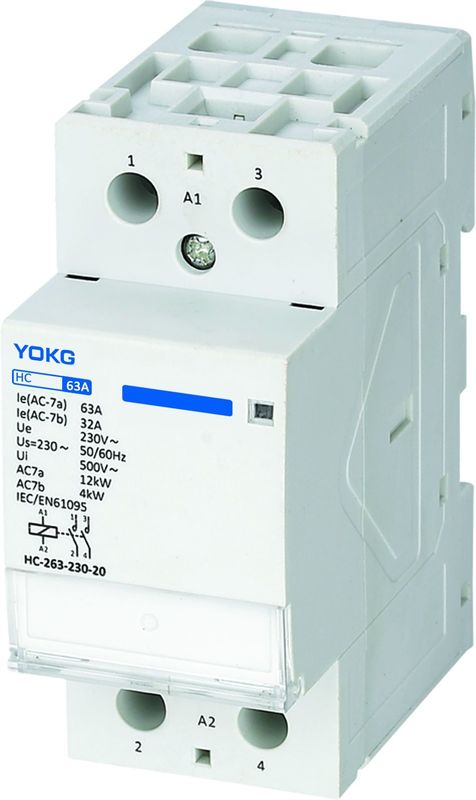

Bộ tiếp điểm AC gia đình HC-263 2P / 4P 63A 230V để điều khiển ánh sáng Mới
Đơn xin:
♦ Công tắc tơ gia đình AC Series HC (sau đây gọi là công tắc tơ) phù hợp để sử dụng trong các mạch có điện áp làm việc danh định 400 V AC 50 HZ (hoặc 60 HZ), dòng điện làm việc danh định lên đến 63A, để điều khiển các thiết bị điện gia dụng và điện kháng cảm ứng thấp tải và tải điện kháng cảm ứng vi mô có cách sử dụng tương tự, cũng có thể giới hạn để điều khiển tải động cơ gia đình trong đó công suất điều khiển cần được giảm tương đối.
♦ Sản phẩm này áp dụng cho các địa điểm như hộ gia đình, khách sạn, chung cư, ... để thực hiện tự động hóa các thiết bị điện gia dụng được sản xuất quy mô lớn.
♦ Phù hợp với IEC61095, GB17885
Mô hình và Định nghĩa:
Điều kiện hoạt động bình thường và điều kiện lắp đặt:
♦ Nhiệt độ không khí xung quanh: -5 ~ + 40 ℃, Trung bình không quá + 35 ℃ trong vòng 24 giờ.
♦ Độ cao (m): Không vượt quá 2000 mét
♦ Điều kiện khí quyển: Khi nhiệt độ cao nhất là + 40 ℃, độ ẩm tương đối của không khí không được cao hơn 50%.Độ ẩm tương đối cao hơn nên được phép ở nhiệt độ thấp hơn, ví dụ: độ ẩm 90% khi 20 ℃.Cần thực hiện các biện pháp đặc biệt khi thỉnh thoảng xảy ra hiện tượng sương ngưng tụ do thay đổi nhiệt độ.
♦ Mức độ ô nhiễm: Loại 2
♦ Hạng mục cài đặt: II
♦ Lắp đặt: Trên lắp đặt thanh ray Din rail TH35-7.5
♦ Mức độ bảo vệ: IP20
Tổng quan:
Đánh giá điện: lên đến 25A, 40A, 63A, 100A Hạng mục sử dụng: AC-1, AC-7a, AC-7b
Tiêu chuẩn: IEC / EN 61095 Tuổi thọ điện 100.000, Tuổi thọ cơ học 1.000.000
HC-225 / HC-240 / HC-263: Ue = 230V ~ HC-425 / HC-440 / HC-463: Ue = 400V ~
Phạm vi hoạt động:
Công tắc tơ phải có giá trị đáng tin cậy ở bất kỳ giá trị nào trong khoảng từ 85% đến 110% chúng tôi.110% Us là giá trị lớn nhất và 85% Us là giá trị nhỏ nhất.
Công tắc tơ sẽ giải phóng và phá vỡ hoàn toàn giữa 75% Us và 20% Us.20% Us là giá trị lớn nhất và 75% Us là giá trị nhỏ nhất.
Hiệu suất hoạt động được chỉ định:
Điều kiện làm và phá vỡ | ||||||
Hạng mục sử dụng | tôiC/tôie | Ur /Ue | cos Φ | làm thời gian (a) S |
khoảng thời gian S |
chu kỳ hoạt động lần |
AC-7a | 1,0 | 1,05 | 0,80 | 0,05 | 10 | 30 000 |
AC-7b | (C) | (b) | 0,45 | 0,05 | 10 | 30 000 |
(a) Nếu tiếp điểm đã đóng hoàn toàn trước khi đứt lại, thời gian tạo ra được phép ít hơn 0,05 giây. (b) Đối với hoạt động Ur / Ue = 1,0, đối với hoạt động phá vỡ Ur / Ue = 0,17 (c) Đối với hoạt động Ic / Ie = 6.0, đối với hoạt động ngắt Ic / Ie = 1.0 |
Công suất tạo và phá vỡ:
Điều kiện làm và phá vỡ | ||||||
Hạng mục sử dụng | tôiC/tôie | Ur /Ue | cos Φ | làm thời gian (a) S |
khoảng thời gian S |
chu kỳ hoạt động lần |
AC-7a | 1,5 | 1,05 | 0,80 | 0,05 | 10 | 50 |
AC-7b | số 8 | 1,05 | 0,45 | 0,05 | 10 | 50 |
Tuổi thọ cơ học:
Tuổi thọ cơ học: 1 triệu lần, chu kỳ hoạt động mỗi giờ là 300 lần.
Tuổi thọ điện:
Tuổi thọ điện: 100.000 lần, chu kỳ hoạt động tối đa mỗi ngày là 100 lần.
Các sản phẩm:
♦ Công tắc tơ là thiết bị điều khiển mô-đun có cấu trúc mới, khối lượng nhỏ.Đặc điểm của nó bao gồm lắp đặt din-rail, kích thước mô-đun, thiết kế đẹp và an toàn.Nó có thể áp dụng cấu trúc đảo ngược và được kết hợp với bộ ngắt mạch mini trong hộp chiếu sáng.
♦ Nó áp dụng vật liệu cách nhiệt tốt, giúp cải thiện chỉ số an toàn.
♦ Nó có hình thức đẹp và tiếng ồn thấp và thích hợp cho khách sạn và bệnh viện, v.v.
HC Home Contactor Mã đặt hàng:
63A | 2P | 4P |
24V | HC-263-24-10 | HC-463-24-30 |
HC-263-24-20 | HC-463-24-40 | |
HC-263-24-11 | HC-463-24-31 | |
HC-263-24-02 | HC-463-24-22 | |
HC-463-24-04 | ||
48V | HC-263-48-10 | HC-463-48-30 |
HC-263-48-20 | HC-463-48-40 | |
HC-263-48-11 | HC-463-48-31 | |
HC-263-48-02 | HC-463-48-22 | |
HC-463-48-04 | ||
110V | HC-263-110-10 | HC-463-110-30 |
HC-263-110-20 | HC-463-110-40 | |
HC-263-110-11 | HC-463-110-31 | |
HC-263-110-02 | HC-463-110-22 | |
HC-463-110-04 | ||
230V | HC-263-230-10 | HC-463-230-30 |
HC-263-230-20 | HC-463-230-40 | |
HC-263-230-11 | HC-463-230-31 | |
HC-263-230-02 | HC-463-230-22 | |
HC-463-230-04 |
