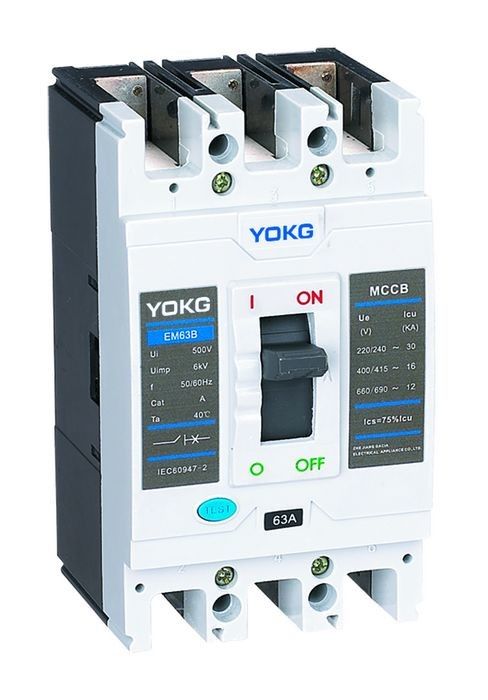

Bộ ngắt mạch vỏ đúc AC440Vac 3P MCCB EM63B / EM63N 4 cực 415V
Ứng dụng:
♦ Bộ ngắt mạch vỏ đúc dòng EM được sử dụng với điện áp cách điện danh định 500V, điện áp làm việc danh định 690V trong điều kiện AC (50/60) Hz và được sử dụng để trao đổi thường xuyên.MCCB được bảo vệ trong tình huống quá tải, ngắn mạch và dưới điện áp để bảo vệ hệ thống mạch và thiết bị nguồn khỏi bị hư hỏng.
♦ MCCB có thể được chia thành các loại B, N, S, H tùy theo khả năng ngắt ngắn mạch giới hạn danh định của chúng.
♦ MCCB có ưu điểm là thân máy nhỏ gọn, khả năng đứt gãy cao, đường xoắn ngắn và chức năng khử tĩnh điện ưu việt.
♦ MCCB có chức năng cách điện với nhãn hiệu "
"
♦ Sản phẩm phù hợp với tiêu chuẩn IEC 60947-2, GB14048.2
Điều kiện cài đặt bình thường:
♦ Độ cao trên mực nước biển: ≤2000m
♦ Nhiệt độ môi trường xung quanh: ≤ + 40 ℃, ≥5 ℃
♦ Nó có thể chịu tác động của không khí ẩm và tác động của sương muối, sương dầu và vi khuẩn sương mù.
♦ Ở nơi trong lòng đất mà không có nguy cơ nổ và không bị ăn mòn hộp kim loại, làm hỏng khí cách điện
và bụi dẫn điện
♦ Không bị mưa và tuyết làm hư hại
♦ Mức độ ô nhiễm: 3
Đặc điểm vấp ngã:
| Dòng điện vấp định mức (A) | Dòng điện từ trường (A) | Nhận xét | 1.05In (lạnh) không hoạt động thời lượng (h) |
1.30In (nóng) không hoạt động thời lượng (h) |
| 10≤In≤63 | 10 In x (1 ± 20%) | Loại phân phối | ≥1 | ≤1 |
| 63≤In≤100 | 10 In x (1 ± 20%) | Loại phân phối | ≥2 | ≤2 |
| 100≤In≤800 | 5 In x (1 ± 20%) 10 In x (1 ± 20%) |
Loại phân phối | ≥2 | |
| 10≤In≤800 | 12 In x (1 ± 20%) | Loại bảo vệ động cơ | 1.0In (lạnh) không hoạt động thời lượng (h) |
1.20In (nóng) không hoạt động thời lượng (h) |
| ≥2 | ≤2 |
Thông số kỹ thuật:
| Ba Lan | 3P, 4P | |
| Đặc điểm kỹ thuật điện | ||
| Mức khung định mức hiện tại Inm (A) | 63 | |
| Dòng định mức (A) In | 10,12,16,20,25,32,40,50,63 | |
| Điện áp cách điện định mức Ui (AC V) Ui | 500 | |
| Điện áp chịu xung định mức (V) Uimp | 6000 | |
| Điện áp làm việc định mức Ue (AC V) | 400/415 | |
| Loại phá vỡ | NS | n |
| Khả năng ngắt ngắn mạch giới hạn định mức Icu (kA) | 15 | 20 |
| Khả năng ngắt ngắn mạch làm việc định mức Icu (kA) | 11 | 15 |
| Chức năng cô lập | ||
| Tuổi thọ sử dụng Giá trị tiêu chuẩn cơ học | 10000 | |
| (OC) Giá trị tiêu chuẩn điện | 2000 | |
| Kết nối và cài đặt | ||
| Mức độ bảo vệ Tất cả các bên | IP40 | |
| Thiết bị đầu cuối dây | IP20 | |
| Lắp ráp dây | Trước sau | |
| Lắp ráp plug-in | □ | |
| Lắp ráp dây rút ra | - | |
| Khoảng cách cung cấp (mm) | 0, ≤50 | |
| Kích thước (mm) L | 135 | |
| W |
78 | 103 |
| (Rộng x Cao x Cao) H | 74 | |
